Листогибочные прессы

Виды листогибочных прессов

Гидравлические с контроллером. Самый распространённый класс. Балку двигают гидроцилиндры, задний упор перемещается по команде контроллера: Estun E22 — позиционирование упора и глубины хода по цифрам, Delem DA-53T — графический экран, расчёт гиба и синхронизация цилиндров Y1/Y2. Контроллеры и их возможности — в разделе контроллеры для прессов.

С полноценным ЧПУ. Многоосевой задний упор (X, R, Z1/Z2), бомбирование стола, программирование детали в 2D или 3D с расчётом последовательности гибов. Нужны при частой смене номенклатуры и сложных профилях.

Электромеханические. Балку двигают сервоприводы без гидравлики: быстрый ход, точное позиционирование, низкое энергопотребление. Их выбирают для небольших усилий и тонкого листа в серии.

Отдельно подбирают пуансоны и матрицы под толщину, радиус и форму гиба.

Как выбрать листогибочный пресс

Отправная точка — самая толстая и самая длинная деталь, которую гнёте хотя бы раз в месяц.

• Усилие — в каталоге 30–500 т. Для низкоуглеродистой стали и матрицы с раскрытием V = 8 толщин нужно около 8 т на метр гиба на каждый миллиметр толщины: лист 3 мм на длине 3 000 мм — примерно 72 т. Для нержавейки усилие умножают на 1,5, для алюминия — на 0,5. Запас 20–30 % сохраняет ресурс гидравлики.
• Длина гиба — 1 270–6 100 мм. Берите по самой длинной детали плюс запас на ступенчатую гибку нескольких деталей за установку.
• Число осей. Минимум — Y и X; для конусов и деталей с разными гибами нужны R, Z1/Z2 и синхронизация Y1/Y2.
• Ход и раскрытие — определяют высоту пуансона и глубину коробов, которые можно согнуть.
• Задний упор — длина хода по X и точность позиционирования: от них зависит повторяемость полки.
• Инструмент. Пуансон и матрица подбираются под толщину, радиус и форму детали; секционный инструмент нужен для коробов.
• Защита. Лазерная или световая система безопасности у зоны гиба — требование для серийной работы.

Подробнее об устройстве и настройке — в статье базы знаний.

Для каких задач

• Корпуса и шкафы: электрощиты, шкафы, короба, серийные корпуса приборов.
• Кронштейны и крепёж: уголки, скобы, монтажные пластины для вентиляции и электромонтажа.
• Металлоконструкции: гнутые профили, закладные, элементы лестниц и ограждений из листа 4–10 мм.
• Заготовка под сварку: детали для рам и каркасов оборудования.

Тонкий лист до 1 мм для кровли и водостока выгоднее гнуть на поворотных листогибах — ручного листогибочного пресса как класса нет, эти задачи решают ручные листогибы. Раскрой перед гибкой выполняют на гильотинах.

Цены и от чего зависит стоимость

По рынку гидравлические и электромеханические прессы стоят от 1,2 до 4 млн ₽ в зависимости от усилия и ЧПУ; в нашем каталоге цены — от 849 999 до 3 599 981 ₽. Цену определяют усилие и длина, контроллер и число осей, система синхронизации, бомбирование и комплект инструмента.

Типичные ошибки при покупке

1. Считают усилие без запаса по V-матрице. При уменьшении раскрытия матрицы вдвое требуемое усилие растёт вдвое. Считайте по той матрице, на которой будете гнуть самый толстый лист.
2. Забывают про инструмент. Базовый комплект часто не покрывает короба и малые радиусы; секционный пуансон и матрицы под разные V закладывают в бюджет сразу.
3. Не готовят фундамент. Пресс массой в несколько тонн требует ровного основания по требованиям паспорта, иначе теряется точность по длине гиба.
4. Выбирают контроллер «на вырост». Полноценное ЧПУ на прессе, где гнут десяток типовых деталей, окупается долго — и наоборот.

Бренды в каталоге

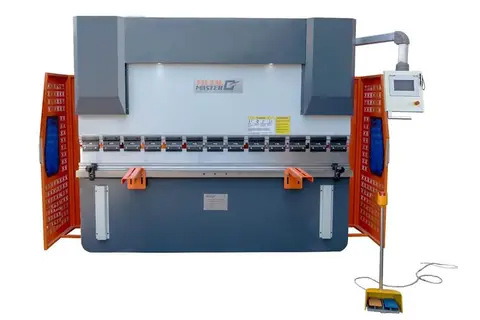

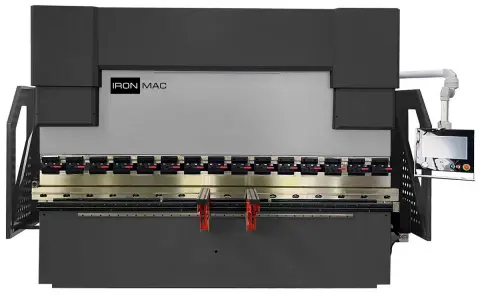

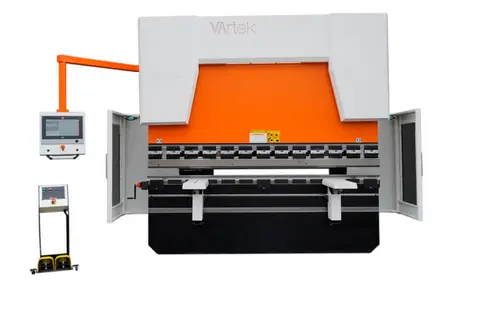

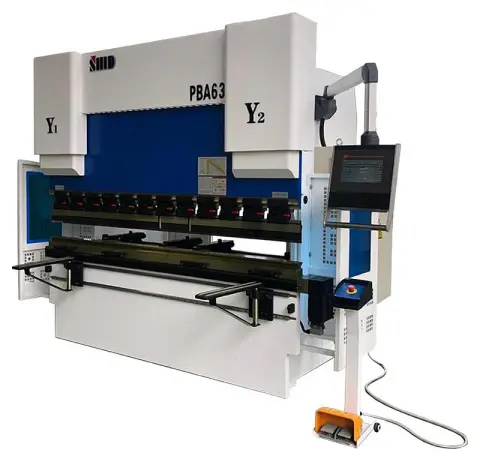

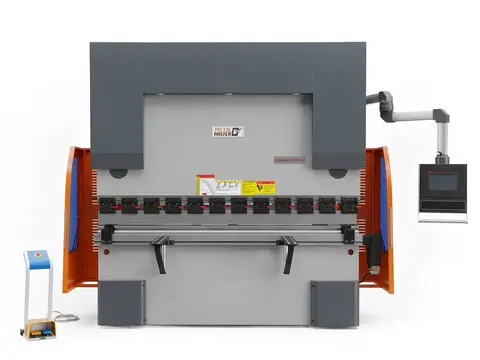

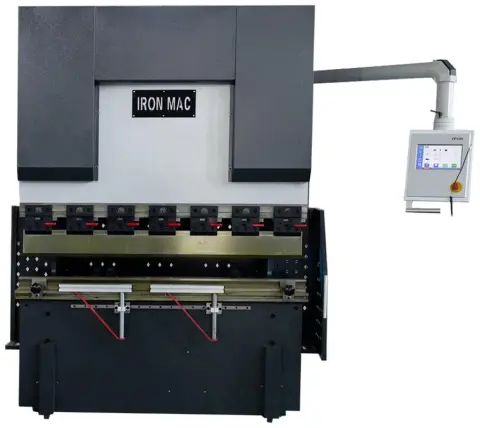

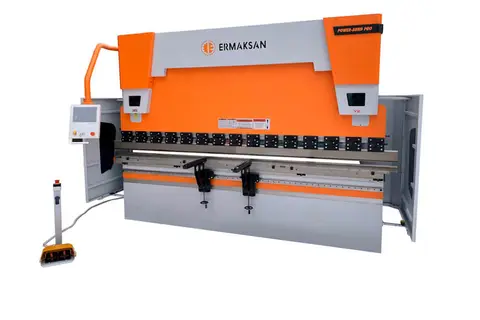

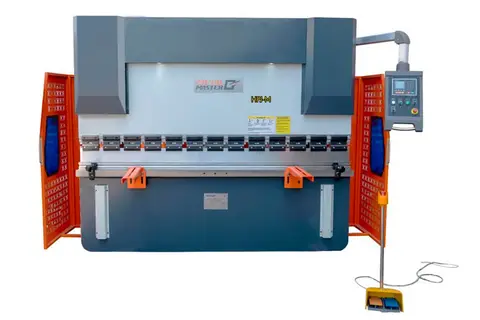

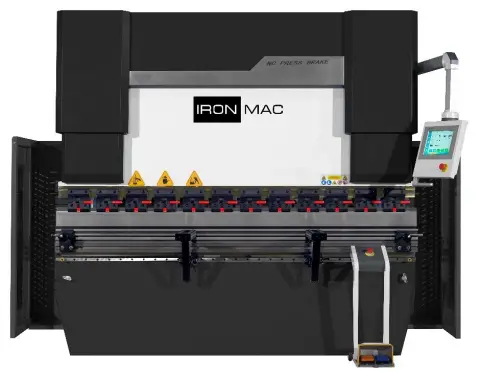

Metal Master — гидравлические прессы с контроллерами разного уровня и модели с ЧПУ. Ermaksan — турецкий производитель листогибочного оборудования, серия Power Bend — прессы длиной гиба до 6 метров. IRONMAC, SMD и KMT — гидравлические и синхронизированные прессы для серийного производства, в том числе с ЧПУ. Vartek — ещё один бренд в разделе. Сравнивайте модели разных брендов по одинаковым параметрам: усилие, длина, число осей, контроллер, система синхронизации и комплект инструмента. О производителе Metal Master — в статье Metal Master: кто производит станки. Если в запросе фигурируют прессы Durma или китайские серии WC67Y, сверяйте с ними те же параметры. Другие группы оборудования для листового металла — в каталоге станков.

Доставка, запуск, сервис, лизинг

Срок отгрузки со склада в Московской области — обычно до 3 рабочих дней после оплаты. Тяжёлое оборудование везут «Деловые линии», ПЭК, «Байкал» или СДЭК по тарифу ТК; разгрузку краном или погрузчиком нужно организовать на объекте. Условия — на странице доставка.

Пусконаладка пресса включает установку на подготовленное основание, заливку масла, подключение к 380 В, проверку синхронизации цилиндров и калибровку заднего упора. Наш специалист выезжает на пусконаладку и обучение операторов по договорённости.

Производитель даёт на пресс гарантию 1 год (условия гарантии). Оплата для юрлиц — по счёту (оплата). Лизинг через партнёров — частый способ покупки прессов этого класса. Уценённые позиции — в разделе уценка.
