Сверлильно-фрезерные станки

7 товаров · от 103 981 ₽

Сверлильно-фрезерный станок — вертикальный станок с крестовым столом, который сверлит, зенкует, растачивает отверстия и фрезерует плоскости и пазы концевыми фрезами. Для гаража, мастерской и ремонтного участка это следующий шаг после сверлильного станка. В каталоге несколько моделей Metal Master от 103 981 ₽: диаметр сверления 16–50 мм, обороты шпинделя 50–2 600 об/мин, питание 220 или 380 В. Подберём модель под размер ваших деталей и инструмент.

Не уверены, какая модель подойдёт?

Опишите задачу — материал, толщину или сечение, длину детали и объём. Подберём 2–3 варианта с ценой, сроком и доставкой.

Виды сверлильно-фрезерных станков

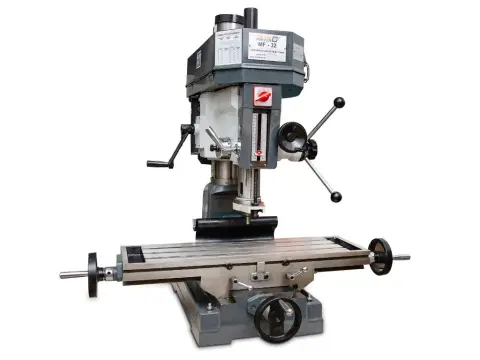

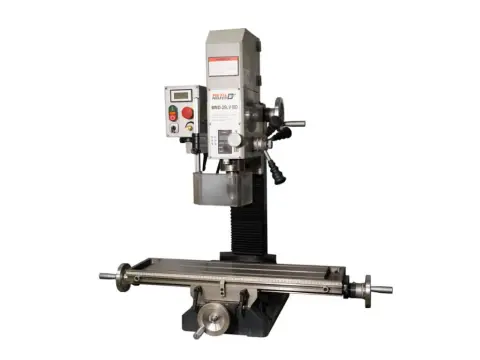

Настольные. Компактные модели на верстак или тумбу, чаще на 220 В. Небольшой крестовый стол, колонна круглая или призматическая. Задачи — отверстия под крепёж, пазы, лыски, фрезерование небольших плоскостей в алюминии и стали.

Вертикальные напольные. Массивная колонна, редукторная головка, больший стол и ходы. Держат крутящий момент на низких оборотах, поэтому работают свёрлами до 50 мм и торцевыми фрезами. На части моделей есть автоматическая подача пиноли.

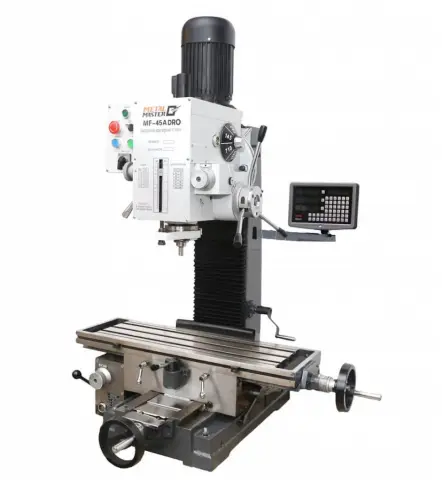

С УЦИ. Устройство цифровой индикации показывает положение стола по осям X и Y, иногда и по Z. Отверстия по координатам ставятся без пересчёта лимбов, а ошибка из-за люфта винта не накапливается.

С ЧПУ. Когда нужна серия одинаковых деталей или контурная обработка, переходят к классу фрезерных станков с ЧПУ.

Расточные работы на таких станках выполняют расточной головкой, закреплённой в шпинделе, — так получают точные отверстия больше диаметра сверла.

Как выбрать сверлильно-фрезерный станок

Отталкивайтесь от самой крупной детали и самой тяжёлой операции — сверления большого отверстия или фрезерования стали.

  • Диаметр сверления — в каталоге 16–50 мм. Паспортное значение дано для конструкционной стали.
  • Конус шпинделя. МТ2 — лёгкие модели, МТ3–МТ4 — напольные. Конус определяет, какие фрезерные патроны и цанговые патроны ER подойдут без переходников.
  • Ход шпинделя по вертикали и высота подъёма головки — от них зависит максимальная высота детали вместе с тисками.
  • Размер стола и ходы по X и Y — проверьте, что паз или ряд отверстий помещается без переустановки.
  • Колонна. На круглой колонне головка при подъёме может сойти с оси; призматическая колонна сохраняет положение — это важно, если часто меняете высоту.
  • Мощность и напряжение — 0,5–1,5 кВт, 220–380 В в каталоге.

Если сравниваете с моделями Stalex или JET серии JMD, сопоставляйте именно эти параметры; разбор — в статье Stalex или Metal Master. Подробная методика — в статье как выбрать сверлильно-фрезерный станок.

Для каких задач

  • Гараж: кронштейны, пластины, переходники, пазы под шпонку — готовый набор оборудования есть в подборке станки для гаража и решении производство в гараже.
  • Мастерская: штучные детали под заказ, оснастка и приспособления — см. подборку оборудование для мастерской.
  • Ремонтный участок: восстановление корпусов, рассверливание и нарезание резьбы, обработка фланцев по разметке.

Деталь крепят в станочных тисках или прихватами на пазах стола, остальную оснастку ищите в разделе оснастка для фрезерных станков.

Цены и от чего зависит стоимость

По рынку такие станки стоят от 60 до 600 тыс. ₽, в нашем каталоге — от 83 976 до 579 964 ₽. Цена растёт с массой колонны, размером стола, типом привода (ремень или редуктор), автоподачей и наличием УЦИ.

Класс станкаПараметрыЦена, ориентир рынкаДля кого
Настольный220 В, МТ2–МТ3, небольшой крестовый столот 60 тыс. ₽гараж, хобби
Напольный редукторный380 В, МТ3–МТ4, автоподачасредняя часть диапазонамастерская, ремонтный участок
Напольный с УЦИиндикация по X, Y, Zдо 600 тыс. ₽работа по координатам, мелкая серия

Типичные ошибки при покупке

  1. Ждут производительности консольно-фрезерного станка. Сверлильно-фрезерная схема легче, съём стали за проход меньше. Для постоянного фрезерования нужны вертикально-фрезерные станки.
  2. Не учитывают высоту детали. Тиски, патрон и фреза съедают 200–300 мм по высоте — проверьте расстояние от стола до торца шпинделя.
  3. Покупают без оснастки. Без тисков, цанг и набора фрез станок первое время будет только сверлить.
  4. Выбирают круглую колонну при частой смене высоты. Каждый подъём головки означает повторную выверку оси.

Бренды в каталоге

В разделе — станки Metal Master: настольные и напольные модели, различающиеся массой, приводом и оснащением; точные ходы и конус — в паспорте каждой модели. Весь фрезерный ряд бренда — на странице фрезерные станки Metal Master, о производителе — в статье Metal Master: кто производит станки. Остальное оборудование для мастерской ищите в каталоге.

Доставка, запуск, сервис, лизинг

После оплаты станок обычно покидает склад в Московской области в течение 3 рабочих дней. Перевозчика выбираете вы — «Деловые линии», ПЭК, СДЭК или «Байкал», оплата по тарифу ТК; условия — на странице доставка. Напольный станок весит несколько сотен килограммов — предусмотрите разгрузку погрузчиком или штабелёром.

Перед пуском станок очищают от консервации, выставляют по уровню, крепят к полу или тумбе, проверяют уровень масла в редукторе и перпендикулярность шпинделя к столу. Для пусконаладки и обучения можно пригласить нашего специалиста — выезд по договорённости.

Гарантийный срок производителя — 1 год; как обратиться по гарантии, рассказано на странице гарантия. Юрлица платят по счёту (порядок оплаты); если нужен лизинг, подключим партнёров. Уценённые модели — в разделе уценка.

Вопросы и ответы

Как выбрать сверлильно-фрезерные станки под задачу и материал?

Выпишите размеры самой крупной детали, максимальный диаметр отверстий и какие пазы или плоскости нужно фрезеровать. Габарит детали определяет размер стола и ходы, диаметр — конус и мощность, высота детали с тисками — ход головки. Для стали нужен редукторный привод и низкие обороты, для алюминия — высокие. Пришлите чертёж — сверим с паспортом модели.

Чем отличаются модели по цене в 2–3 раза?

Массой и классом узлов. Настольный станок с ремённым приводом и небольшим столом подходит для алюминия и мелких стальных деталей. Напольный редукторный станок весит в разы больше, держит момент на низких оборотах, работает свёрлами до 50 мм и торцевыми фрезами, часто имеет автоподачу. УЦИ и призматическая колонна дают точность по координатам и тоже поднимают цену.

Какое напряжение и мощность нужны — хватит ли 220 В?

Настольным моделям достаточно 220 В. Напольные редукторные станки чаще рассчитаны на 380 В — перед покупкой проверьте, есть ли три фазы. В нашем каталоге напряжение — 220–380 В, мощность — 0,5–1,5 кВт; точное значение указано в карточке. Для гаража с однофазной сетью подберём модель на 220 В и подскажем, какой автомат поставить.

Что входит в комплект и какая оснастка нужна сразу?

Состав указан в паспорте: обычно сверлильный патрон с оправкой, клин, ключи, иногда защитный экран и лампа. Для фрезерования сразу нужны станочные тиски, цанговый патрон с набором цанг, концевые и торцевые фрезы, прихваты для пазов стола. Для резьбы — метчики и воротки. Поможем составить список под ваши детали, чтобы всё пришло одной отгрузкой.

Какая гарантия и кто обслуживает в регионе?

Гарантия производителя на станок составляет 1 год. Регулярное обслуживание — смазка направляющих стола и колонны, контроль масла в редукторе, регулировка клиньев при появлении люфта. Если после пуска появились шум или биение шпинделя, пришлите видео — разберём причину и порядок обращения. Пусконаладку и обучение на объекте проводит наш специалист по договорённости.

Как проходят доставка, приёмка и пусконаладка?

После оплаты станок отгружается со склада в Московской области, обычно в течение 3 рабочих дней, и едет транспортной компанией на ваш выбор — Деловые линии, ПЭК, СДЭК или Байкал. При получении осмотрите обрешётку и составьте акт с ТК при повреждениях. Затем станок разгружают, снимают консервацию, выставляют по уровню и проверяют работу на всех скоростях.

Можно ли купить в лизинг или по счёту с НДС?

Юрлица и ИП оплачивают станок по выставленному счёту, реквизиты и налоговые данные есть в счёте и договоре. Лизинг оформляется через партнёров: мы готовим коммерческое предложение на станок и оснастку, лизинговая компания рассматривает заявку и определяет аванс и срок. Выезд специалиста для пусконаладки можно включить в ту же сделку.
