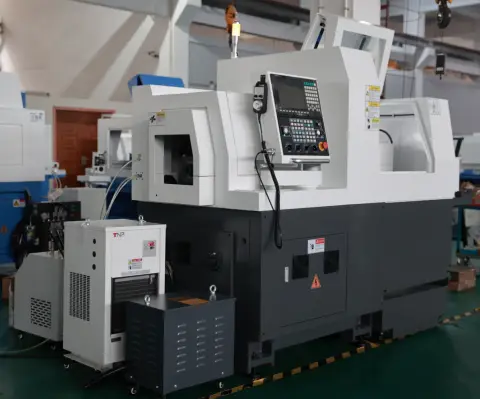

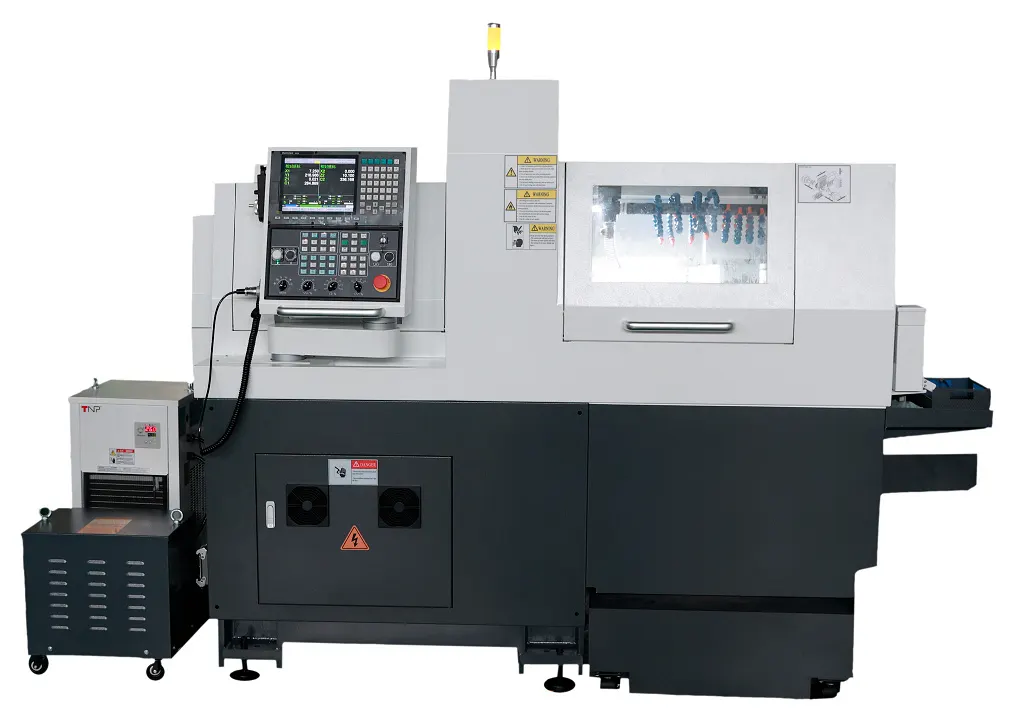

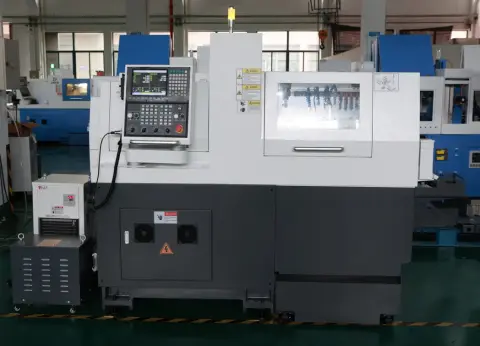

Автомат продольного точения IRONMAC ISL-205

Бренд: IRONMACМодель: ISL-205Категория: Токарные автоматы продольного точения

Цена по запросу

Под заказ

Система ЧПУ	Syntec
Макс. диаметр обработки главного шпинделя, мм	20
Макс. длина обработки, мм	180
Макс. диаметр сверления главного шпинделя, мм	25
Макс. диаметр сверления противошпинделя, мм	20
Макс. диаметр нарезаемой резьбы главного шпинделя	M10

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики ISL-205

Общие характеристики

Система ЧПУ	Syntec
Макс. диаметр обработки главного шпинделя, мм	20
Макс. длина обработки, мм	180
Макс. диаметр сверления главного шпинделя, мм	25
Макс. диаметр сверления противошпинделя, мм	20
Макс. диаметр нарезаемой резьбы главного шпинделя	M10
Макс. диаметр нарезаемой резьбы противошпинделя	М8
Макс. диаметр радиального сверления, мм	8
Кол-во позиций инструмента для наружной обработки, шт.	6
Кол-во позиций инструмента для внутренней обработки, шт.	4
Кол-во инструментальных позиций для радиальной обработки, шт.	5
Кол-во инструментов для обработки в противошпинделе, шт.	4
Общее кол-во инструментальных позиций, шт.	22
Размер инструмента, мм	12 x 12
Число осей управления, шт.	7
Частота вращения шпинделя, об/мин	8000
Ускоренное перемещение по оси X, м/мин	20
Мощность двигателя главного шпинделя, кВт	4,5
Мощность двигателя противошпинделя, кВт	3,7
Наличие противошпинделя	есть

Габаритные размеры

Длина, мм	2380
Ширина, мм	1300
Высота, мм	1770
Масса, кг	2400

Описание

Автомат продольного точения IRONMAC ISL-205 — оборудование IRONMAC. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры ISL-205: система ЧПУ — Syntec; макс. диаметр обработки главного шпинделя — 20 мм; макс. длина обработки — 180 мм; макс. диаметр сверления главного шпинделя — 25 мм; макс. диаметр сверления противошпинделя — 20 мм.

Мощность — 4,5 кВт, масса — 2400 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ISL-205 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

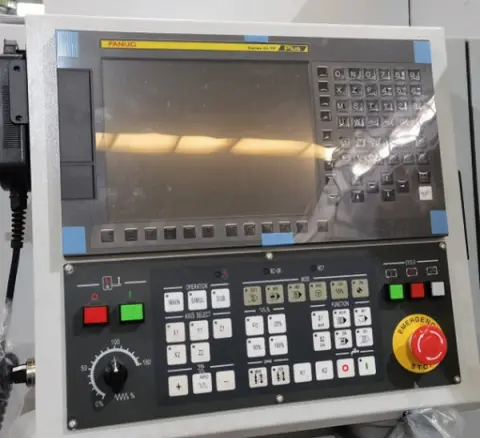

Система ЧПУ Fanuc 0i-TF (1 пакет)

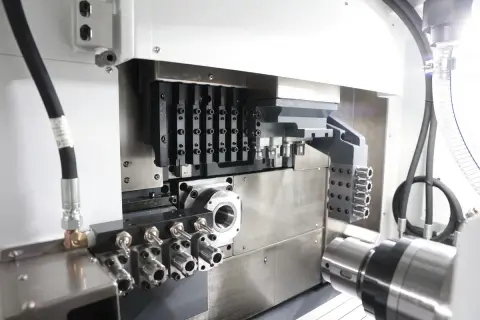

7-позиционный инструментальный суппорт для наружной обработки
5-позиционный приводной инструментальный суппорт 3xER16, 2xER11 для радиальной обработки

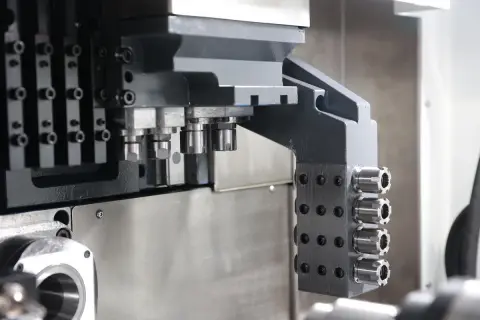

4+4-позиционный инструментальный суппорт ER16 для осевой обработки
8-позиционный инструментальный суппорт с Y-осью для осевой обработки в контршпинделе (4 приводных + 4 статических ER16)
Уловитель и конвейер готовых деталей
Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
Подсветка рабочей зоны LED
Трёхцветная сигнальная лампа
Управляемые оси «С1» и «С2»
Система автоматической централизованной смазки узлов станка
Обдув воздухом люнетного узла
Теплообменник электрошкафа
Трансформатор
Контроль отрезки детали
Комплект инструмента для обслуживания станка
Комплект документации на русском языке
Конвейер для уборки стружки с корзиной
Комплект цанг, шпиндель, контршпиндель, люнет: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 мм
Комплект цанг автоподатчика: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18 мм
Автоматическое гидравлическое устройство подачи прутка LNS XT-320 L=3,2 м
Винтовой компрессор TRIUMPH DELTA 7,5/8 C

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 0-90° (ER11, ER16)
Блок вихревого нарезания резьбы (режущая головка и вставки приобретаются отдельно)
Держатель сверлильного инструмента
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки (ER11, ER16)
Приводной радиальный сверлильно-фрезерный блок
Приводной блок для дисковых фрез (оправки Ø5, 6, 8, 10, 12, 12,7, 13 мм по запросу)
Держатель токарного расточного инструмента
Держатель токарного проходного / отрезного инструмента
