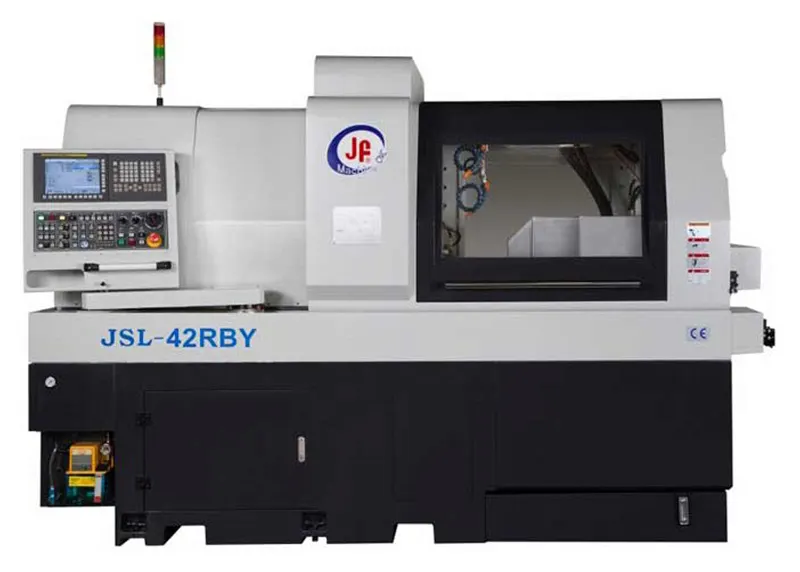

Автомат продольного точения JINN FA JSL-42RB

Бренд: JINN FAМодель: JSL-42RBКатегория: Токарные автоматы продольного точения

Цена по запросу

Под заказ

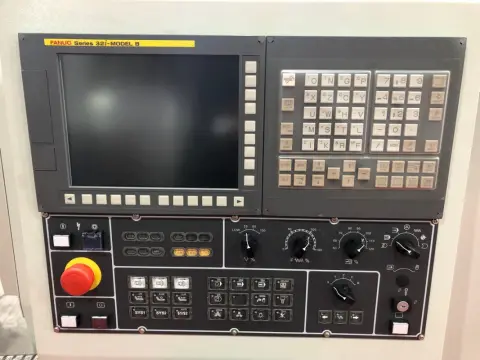

Система ЧПУ	Fanuc
Макс. диаметр обработки главного шпинделя, мм	42
Макс. диаметр обработки противошпинделя, мм	42
Макс. длина обработки, мм	310
Макс. диаметр сверления главного шпинделя, мм	13
Макс. диаметр сверления противошпинделя, мм	10

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики JSL-42RB

Общие характеристики

Система ЧПУ	Fanuc
Макс. диаметр обработки главного шпинделя, мм	42
Макс. диаметр обработки противошпинделя, мм	42
Макс. длина обработки, мм	310
Макс. диаметр сверления главного шпинделя, мм	13
Макс. диаметр сверления противошпинделя, мм	10
Макс. диаметр нарезаемой резьбы главного шпинделя	М8
Макс. диаметр нарезаемой резьбы противошпинделя	М8
Макс. диаметр радиального сверления, мм	8
Кол-во позиций инструмента для наружной обработки, шт.	6
Макс. диаметр радиального нарезания резьбы, мм	М6
Кол-во позиций инструмента для внутренней обработки, шт.	5
Кол-во инструментальных позиций для радиальной обработки, шт.	6
Кол-во инструментов для обработки в противошпинделе, шт.	8
Общее кол-во инструментальных позиций, шт.	24
Размер инструмента, мм	16 х 16
Число осей управления, шт.	7
Частота вращения шпинделя, об/мин	15 - 6000
Ускоренное перемещение по оси X, м/мин	24
Мощность двигателя главного шпинделя, кВт	7,5
Мощность двигателя противошпинделя, кВт	5,5 / 7,5
Наличие противошпинделя	да

Габаритные размеры

Длина, мм	3106
Ширина, мм	1690
Высота, мм	2100
Масса, кг	3850

Описание

Автомат продольного точения JINN FA JSL-42RB — оборудование JINN FA. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры JSL-42RB: система ЧПУ — Fanuc; макс. диаметр обработки главного шпинделя — 42 мм; макс. диаметр обработки противошпинделя — 42 мм; макс. длина обработки — 310 мм; макс. диаметр сверления главного шпинделя — 13 мм.

Мощность — 7,5 кВт, масса — 3850 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

JSL-42RB поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

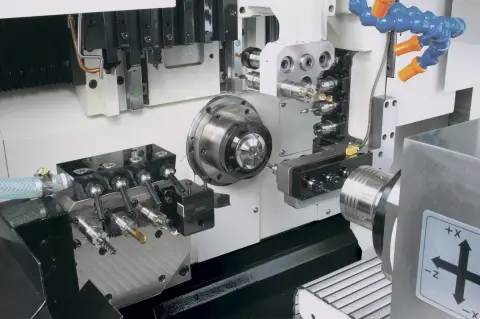

Инструментальная система

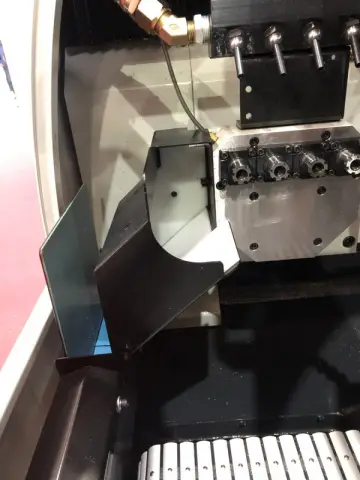

Уловитель деталей
Комплектация с фиксированным держателем направляющей втулки
4-х позиционный держатель инструмента для обработки в противошпинделе
Инструментальная система противошпинделя моделей RBY
Система подачи СОЖ
Система автоматической централизованной смазки
Подсветка рабочей зоны
Комплектация без держателя направляющей втулки или с фиксированным держателем направляющей втулки
Сервопривода шпинделей
Управляемая С-ось главного шпинделя
Электронный контроль за системой подачи СОЖ
Система контроля отрезки заготовки
Управляемая С-ось противошпинделя
Противошпиндель
8-позиционный держатель инструмента для обработки в противошпинделе (только для RBY)
Функция управления по оси Y для противошпинделя (только для RBY)
Фиксированный держатель инструмента для противошпинделя - 3 шт.
Вращающийся держатель инструмента для противошпинделя - 3 шт.
3-х позиционный держатель инструмента для противошпинделя - 1 шт.
Захват патрона - 2 шт.
Кабинетное ограждение зоны обработки
Направляющая втулка - 1 шт.
Цанговые патроны для главного шпинделя и противошпинделя
Набор ключей и инструмента для наладки станка
Инструкция по эксплуатации

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Система без держателя направляющей втулки (перемещающийся до упора шпиндель)
Двухсторонний держатель инструмента для внутренней обработки ER16
3-х позиционный осевой держатель инструмента для шпинделя и противошпинделя
Уловитель масляного тумана
Гидравлическое автоматическое подающее устройство
Корпус цангового патрона ER16 Ø25*100 мм
Двухсторонний держатель инструмента для внутренней обработки ER16 М2
Одновременно вращающийся держатель направляющей втулки
Конвейер для уборки стружки с тележкой
Набор цанг ER16
Кондиционер системы подачи СОЖ
Цанговая пружина
Захват патрона
Стационарный держатель инструмента для противошпинделя ER-16
Вращающийся держатель инструмента для противошпинделя ER-16
Вихревая резьбонарезная головка (без вставок и держателей пластин)
1-позиционный держатель приводного инструмента (для противошпинделя)
1-позиционный держатель инструмента для наружной обработки (для противошпинделя)
Укороченный держатель инструмента для внутренней обработки Ø16 (для противошпинделя)
Держатель инструмента для внутренней обработки Ø16 (для противошпинделя)
Удлиненный держатель инструмента для внутренней обработки Ø16
Стабилизатор напряжения 20 кВа
Трансформатор 20 кВа
Система подачи СОЖ под давлением 15 / 50 / 100 бар
