Автомат продольного точения SOWIN SZ-206EN

Бренд: SOWINМодель: SZ-206ENКатегория: Токарные автоматы продольного точения

Цена по запросу

Под заказ

Система ЧПУ	Fanuc
Макс. диаметр обработки главного шпинделя, мм	20
Макс. диаметр обработки противошпинделя, мм	20
Макс. длина обработки, мм	240
Макс. диаметр сверления главного шпинделя, мм	10
Макс. диаметр сверления противошпинделя, мм	10

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики SZ-206EN

Общие характеристики

Система ЧПУ	Fanuc
Макс. диаметр обработки главного шпинделя, мм	20
Макс. диаметр обработки противошпинделя, мм	20
Макс. длина обработки, мм	240
Макс. диаметр сверления главного шпинделя, мм	10
Макс. диаметр сверления противошпинделя, мм	10
Макс. диаметр нарезаемой резьбы главного шпинделя	M8
Макс. диаметр радиального сверления, мм	8
Кол-во позиций инструмента для наружной обработки, шт.	6
Макс. диаметр радиального нарезания резьбы, мм	M6
Кол-во позиций инструмента для внутренней обработки, шт.	4
Кол-во инструментальных позиций для радиальной обработки, шт.	4
Кол-во инструментов для обработки в противошпинделе, шт.	8
Общее кол-во инструментальных позиций, шт.	28
Размер инструмента, мм	12 x 12
Число осей управления, шт.	8
Частота вращения шпинделя, об/мин	10 000
Ускоренное перемещение по оси X, м/мин	24
Мощность двигателя главного шпинделя, кВт	3,7
Мощность двигателя противошпинделя, кВт	1,5 / 2,2
Наличие противошпинделя	да

Габаритные размеры

Длина, мм	2180
Ширина, мм	1280
Высота, мм	1775
Масса, кг	2700

Описание

Автомат продольного точения SOWIN SZ-206EN — оборудование SOWIN. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры SZ-206EN: система ЧПУ — Fanuc; макс. диаметр обработки главного шпинделя — 20 мм; макс. диаметр обработки противошпинделя — 20 мм; макс. длина обработки — 240 мм; макс. диаметр сверления главного шпинделя — 10 мм.

Мощность — 3,7 кВт, масса — 2700 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

SZ-206EN поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

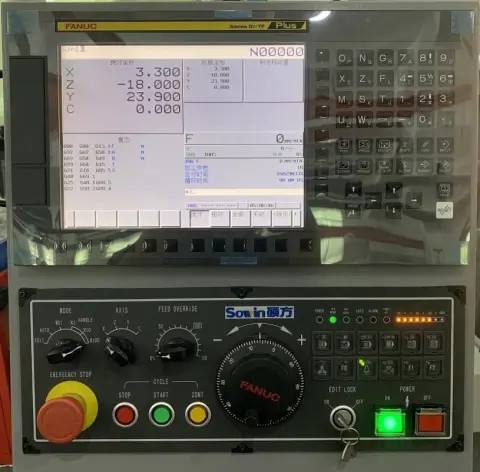

Система ЧПУ Fanuc 0i-TF Plus 10,4" цветной TFT LCD дисплей

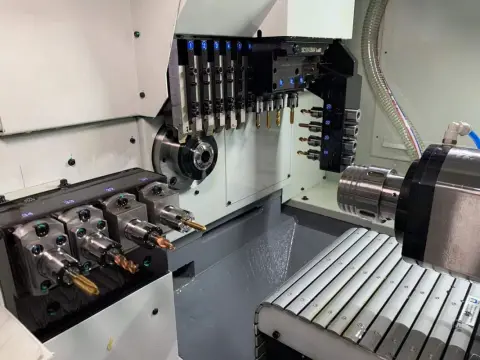

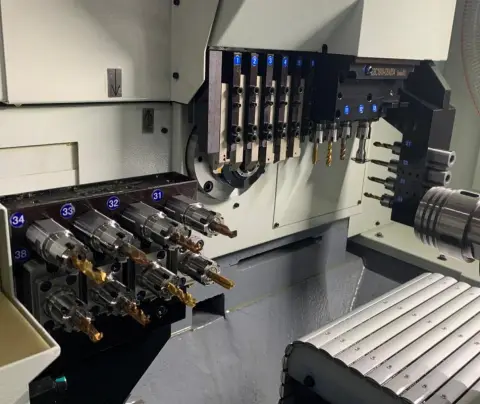

6-позиционный инструментальный суппорт для наружной обработки
4-позиционный приводной инструментальный суппорт 4xER16 для радиальной обработки
4+4-позиционный инструментальный суппорт ER16 для осевой обработки
4-позиционный инструментальный суппорт для осевой обработки в контршпинделе (2 приводных + 2 статических ER16) (для SZ-205E2)

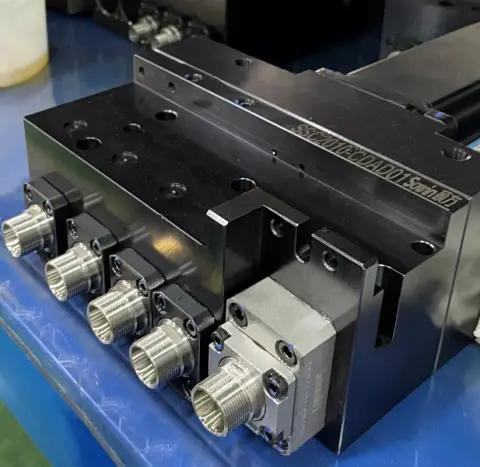

8-позиционный инструментальный суппорт для осевой обработки в контршпинделе (4 приводных + 4 статических ER16) (для SZ-206EN)
Уловитель готовых деталей
Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
Подсветка рабочей зоны LED
Трёхцветная сигнальная лампа
Управляемые оси «С1» и «С2»
Система автоматической централизованной смазки узлов станка
Обдув воздухом люнетного узла
Теплообменник электрошкафа
Трансформатор
Комплект инструмента для обслуживания станка
Комплект документации на русском языке
Конвейер для уборки стружки с корзиной
Контроль отрезки детали
Уловитель и конвейер готовых деталей

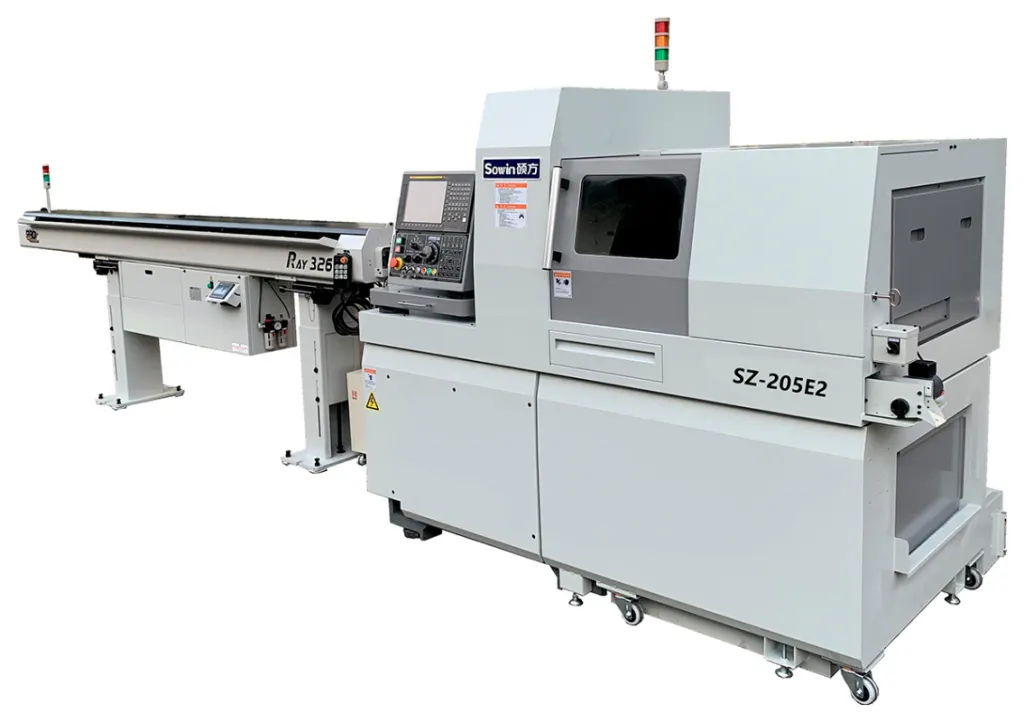

Автоматическое гидравлическое устройство подачи прутка RAY-326 L=3 м
Комплект цанг автоподатчик, шпиндель, контршпиндель, люнет: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18 мм

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Устройство задней выгрузки длинных деталей для противошпинделя
Функция обработки с переменной частотой
Уловитель паров СОЖ - электростатический
Помпа подачи СОЖ 70 бар
Уловитель и конвейер готовых деталей (входит в стандартную комплектацию станка)
Контроль отрезки детали (входит в стандартную комплектацию станка)
Система пожаротушения
Конвейер для стружки с корзиной (входит в стандартную комплектацию станка)
Податчик прутка RAY-326 (3 - 20 мм) - 3 м (входит в стандартную комплектацию станка)
Цанги в главный шпиндель Ø3 - 20мм (1 шт.)
Цанги люнетные Ø3 - 20 мм (1 шт.)
Цанги контршпиндель Ø3 - 20 мм (1 шт.)
Цанги в автоподатчик Ø3 - 18 мм (1 шт.)
Набор цанг ER11-13 (1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7)
Набор цанг ER16-10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 0 - 90° (ER11, ER16)
Блок вихревого нарезания резьбы (режущая головка и вставки приобретаются отдельно)
Полигональный блок (max Ø 95 мм)
Зубофрезерный блок
Держатель сверлильного инструмента
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки (ER11, ER16)
3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 360° (ER16)
Фрезерный блок для дисковых фрез (max Ø95 мм, посадка 12,7 мм)
Приводной радиальный сверлильно-фрезерный блок
Дополнительный 1-позиционный держатель
Приводной осевой сверлильно-фрезерный блок
Держатель токарного расточного инструмента
Держатель токарного проходного / отрезного инструмента

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 2700 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о SZ-206EN

Какие основные характеристики у SZ-206EN?

Система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите SZ-206EN?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на SZ-206EN?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
