Фрезерный обрабатывающий центр HEDELIUS ACURA 55 Celox 18000 — фото 1

Фрезерный обрабатывающий центр HEDELIUS ACURA 55 Celox 18000

Бренд: HEDELIUSМодель: ACURA 55 Celox 18000Категория: Пятиосевые обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Тип обработкиПоворотно-наклонный стол
Диаметр круглого стола, ммØ 440
Ось X, мм500
Ось Y, мм550 / 365
Ось Z, мм520
Расстояние до шпинделя, мм120 / 120
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики ACURA 55 Celox 18000

Стол

Тип обработкиПоворотно-наклонный стол
Диаметр круглого стола, ммØ 440

Рабочие перемещения

Ось X, мм500
Ось Y, мм550 / 365
Ось Z, мм520

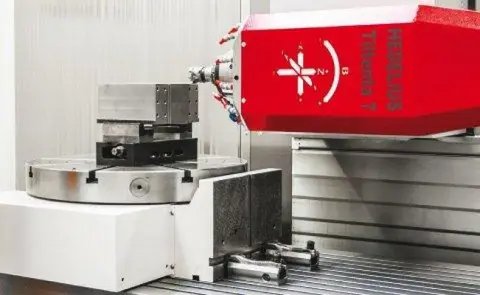

Поворотно-наклонный стол

Расстояние до шпинделя, мм120 / 120
T-образные пазы, мм14 / 5
Расстояние между T-образными пазами, мм75
Диапазон поворота, °+ 30 / - 115
Скорость поворота, с1,2
Точность поворота, °< ± 10
Точность индексации, °< ± 6
Вес зажимаемой детали (макс.), кг250

Шпиндель

Мощность шпинделя (S1 / S6 - 40%), кВт35

Главный шпиндель

Диапазон скоростей вращения, об/мин50 - 18 000
Держатель инструментаHSK A63
Тяговое усилие, кН25

Характеристики привода

Выходная мощность (макс.), кВт35
Вращающий момент (макс.), Нм142

Производительность съема металла ST 60

Фрезерование, см3/мин450
Сверление, ммØ40
Нарезание резьбыM 24

Скорость подачи

Бесступенчатое регул. X, м/мин40
Бесступенчатое регул. Y, м/мин40
Бесступенчатое регул. Z, м/мин40
Пакет 3d formingstar®По заказу

Инструментальный магазин

Вместимость (стандартная / с резервированием)65 / 190
Диаметр инструмента (макс.), мм75
Длина инструмента (макс.), мм330
Время смены инструмента, сек.прибл. 9

Точность (VDI / DGQ 3441) X, Y, Z

Точность позиционирования, ммTp=0,008

Общие характеристики

Система ЧПУHeidenhain / Siemens
Тип 5-ти осевой обработкиПоворотно-наклонный стол

Габаритные размеры

Длина, мм3989
Ширина, мм3775
Высота, мм2515
Масса, кг7250

Описание

Фрезерный обрабатывающий центр HEDELIUS ACURA 55 Celox 18000 — оборудование HEDELIUS. Назначение: фрезерная обработка — плоскости, пазы, уступы, сверление и расточка отверстий.

Основные параметры ACURA 55 Celox 18000: система ЧПУ — Heidenhain / Siemens; диаметр круглого стола — Ø 440 мм; ось X — 500 мм; ось Z — 520 мм; расстояние между T-образными пазами — 75 мм.

Мощность — 35 кВт, масса — 250 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Конус шпинделя определяет, какую оснастку можно поставить, — проверьте его до покупки фрез и патронов.

Для точности важны жёсткость и выставка станка, а также цифровая индикация перемещений.

Перед заказом сверьте с вашей задачей размер стола, ходы по осям, конус шпинделя и мощность. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ACURA 55 Celox 18000 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Система ЧПУ последнего поколения HEIDENHAIN TNC 640, операционная система ACURA
  • Направляющие качения по осям X, Y, Z SCHNEEBERGER (Германия)

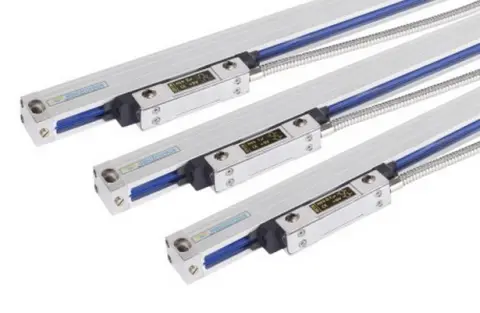

  • Оптические линейки HEIDENHAIN по осям X, Y, Z

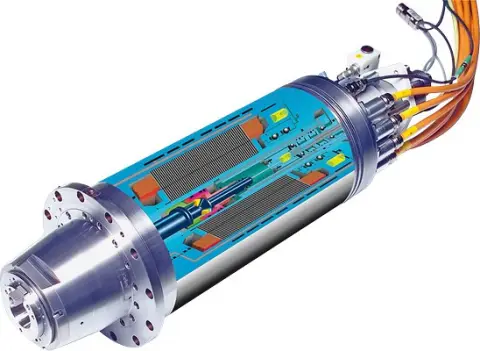

  • ACURA 55: Шпиндель KESSLER (Германия)с частотой вращения 12 000 об/мин 14,0 - 19,0 квт / 100 нм)
  • ACURA 55: Шпиндель KESSLER (Германия)с частотой вращения 12 000 об/мин 14,0 - 22,0 квт / 117 нм)
  • Защита направляющих
  • Система масляного охлаждения шпинделя
  • LED освещение зоны резания
  • Система автоматической смазки
  • Инструментальный магазин на 65 позиций SK40
  • Обдув шпинделя воздухом при смене инструмента
  • Увеличение ускорения по оси *
  • Ручной блок управления BHG / 840D
  • Высокоскоростной потенциометр
  • Сигнальная лампа – один цвет
  • Сигнальная лампа – 3 цвета
  • Режим работы 3 *
  • 3D-матрицы и штампы 840D-ACURA
  • Кинематический измерительный цикл 840D
  • Расширение магазина дополнительно +60/80/100/125/T/F позиций
  • Расширенный магазин SK40/190
  • Расширенный магазин BT40/190
  • Расширенный магазин HSK A63/190
  • Станция очистки конуса
  • Основные параметры шпинделя
  • Штревель по ISO 7388-3-UD
  • Конус BT 40
  • Обдув конуса шпинделя
  • Внутренняя подача сжатого воздуха
  • Сетчатый фильтр система охлаждения 500l, 2 бар

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Система ЧПУ последнего поколения: SIEMENS 840 D SL, 19” дисплей, операционная система ACURA
  • Шпиндель 14 000 об/мин 1/19,0 кВт
  • Шпиндель 12 000 об/мин 1/22,0 кВт
  • Шпиндель 14 000 об/мин 1/22,0 кВт
  • Шпиндель 18 000 об/мин 1/35,0 кВт/SK40
  • Шпиндель 18 000 об/мин 1/35,0 кВт/HSK63
  • 5-осевая одновременная обработка ACURA
  • Повышенная точность по оси Z
  • Выносной пульт управления HR510
  • Выносной пульт управления HR520
  • Сигнальная лампа – один цвет
  • Сигнальная лампа – 3 цвета
  • Режим работы 3*
  • Коврик для мыши / USB-интерфейс
  • Импорт DXF файлов для TNC 640
  • Адаптивное управление питанием AFC FOR TNC
  • 3D-матрицы и штампы ACURA
  • KINEMATICSOPT TNC640 *
  • Динамический мониторинг столкновений ACURA / TNC
  • Сбор рабочих данных
  • Менеджер на удаленном рабочем столе для TNC640
  • Автоматическая дверь
  • Специальная покраска двери
  • Защитное стекло
  • Система быстросъемной оснастки ZERO CLAMPING SYSTEM 4 точки
  • Версия станка с подготовкой для автоматической загрузки выгрузки EL
  • Интерфейс INDUMATIK LIGHT
  • Интерфейс EROWA LEONARDO [версия станка]

Видео

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 250 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о ACURA 55 Celox 18000

Какие основные характеристики у ACURA 55 Celox 18000?

Система ЧПУ — Heidenhain / Siemens. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите ACURA 55 Celox 18000?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на ACURA 55 Celox 18000?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
