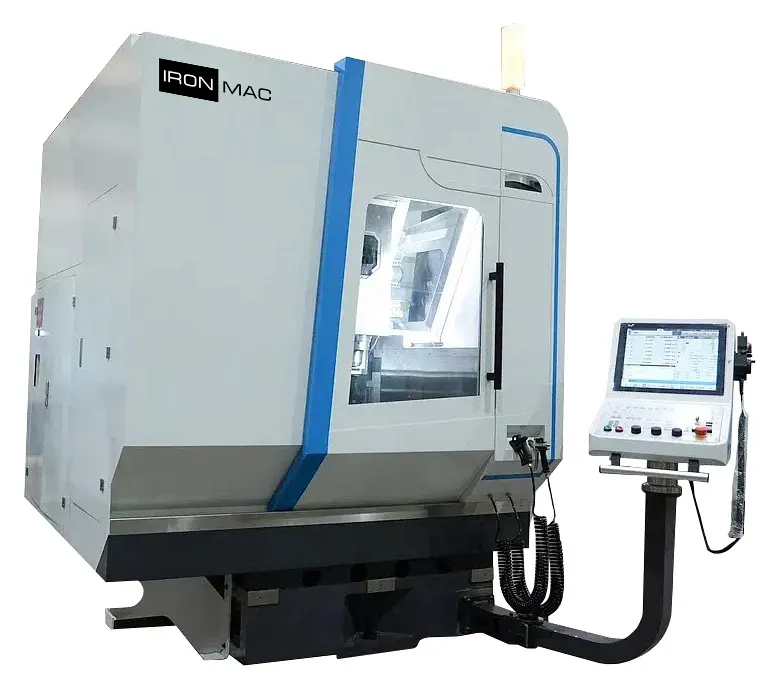

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO + CTS30

Бренд: IRONMACМодель: IMU-5X 400 PRO + CTS30Категория: Пятиосевые обрабатывающие центры

Цена по запросу

Под заказ

Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680
Расстояние от оси А до центра стола, мм	80 (поверхность поворотного стола ниже центра оси А)

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики IMU-5X 400 PRO + CTS30

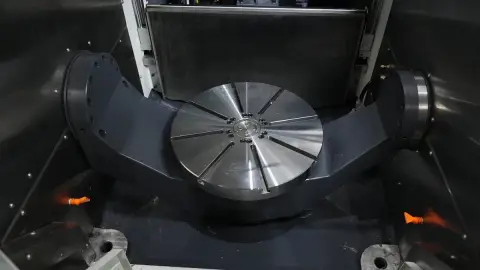

Стол

Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680
Расстояние от оси А до центра стола, мм	80 (поверхность поворотного стола ниже центра оси А)
Тип зажимов на столе	Механический / Пневматический

Шпиндель

Тип	Моторшпиндель
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	30,7 (S1) / 46 (S6)
Мощность шпинделя (S1 / S6 - 40%), кВт	20 (S1)
Жесткое нарезание резьбы	да
Система подачи СОЖ, Бар	30
Расстояние от торца шпинделя до поверхности стола, мм	70 - 520

Подачи

Быстрые перемещения по осям X / Y / Z, м/мин	32 / 32 / 32
Макс. скорость подачи при резании, м/мин	32
Быстрые перемещения по осям A / C, об/мин	100 / 200

Автоматическая смена инструмента

ATC тип	Зонтик
Емкость магазина, шт.	20
Макс. диаметр инструмента, мм	60
Макс. длина инструмента, мм	250
Время смены инструмента, сек	1,8
Вес инструмента (макс.), кг	6

Общие характеристики

Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	-120 ~ +120 / n x 360
Перемещение по осям X / Y / Z, мм	450 / 440 / 450

VDI DGQ 3441 / ISO 230-2

Точность позиционирования по осям X / Y / Z, мм	0,007
Повторяемость по осям A / C, сек	8 / 5
Повторяемость по осям X / Y / Z, мм	0,004
Точность позиционирования по осям A / C, сек	8 / 8

Система измерения инструмента и детали

Инструмент	лазерный тип BLUM
Деталь	оптическая Renishaw OMP40
Помпа высокого давления подачи СОЖ	да

Габаритные размеры

Длина, мм	1900
Ширина, мм	2800
Высота, мм	2950
Масса, кг	7600

Описание

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO + CTS30 — оборудование IRONMAC. Назначение: фрезерная обработка — плоскости, пазы, уступы, сверление и расточка отверстий.

Основные параметры IMU-5X 400 PRO + CTS30: система ЧПУ — ЦТО CNC; макс. длина инструмента — 250 мм; частота вращения шпинделя — 20 000 об/мин; диаметр круглого стола — Ø 400 мм; макс. нагрузка на стол — 200 кг.

Мощность — 20 (S1), масса — 6 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для точности важны жёсткость и выставка станка, а также цифровая индикация перемещений.

Конус шпинделя определяет, какую оснастку можно поставить, — проверьте его до покупки фрез и патронов.

Перед заказом сверьте с вашей задачей размер стола, ходы по осям, конус шпинделя и мощность. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

IMU-5X 400 PRO + CTS30 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

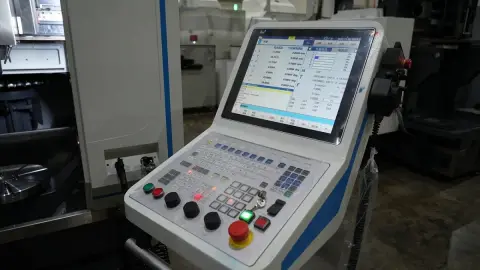

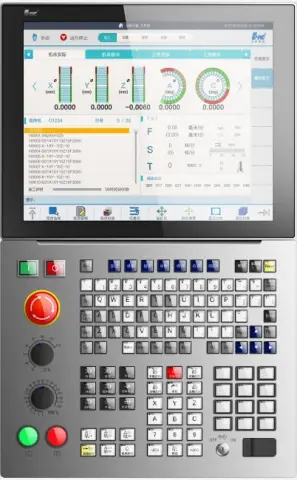

Cистема ЧПУ HCNC 848Di

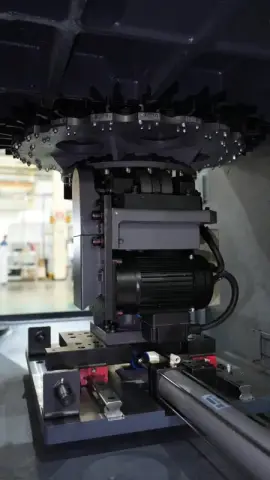

Инструментальный магазин
Централизованная система смазки Bijur/Hegu

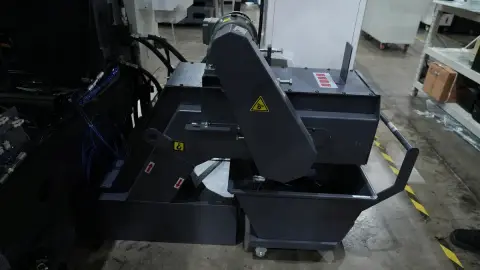

Конвейер для стружки ленточного типа скорзиной
Система измерения инструмента Renishaw TS27R
Система измерения инструмента BLUM Лазерного типа
Система измерения детали Zhongtu COMP40
Система измерения детали Chotest COMP40
Сигнальная лампа
Воздушный и водяной пистолеты
Освещение рабочей зоны и зоны инструмента
Оптические линейки по осям X, Y, Z
Пневматическая система
Электрический кабинет с корзиной
Система охлаждения шпинделя и поворотно-наклонного стола
Система подачи СОЖ
Замок-блокиратор на время обработки
Верхний люк
Пневмоканалы на рабочем столе

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 6 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о IMU-5X 400 PRO + CTS30

Какие основные характеристики у IMU-5X 400 PRO + CTS30?

Система ЧПУ — ЦТО CNC; макс. длина инструмента — 250 мм; частота вращения шпинделя — 20 000 об/мин. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите IMU-5X 400 PRO + CTS30?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на IMU-5X 400 PRO + CTS30?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
