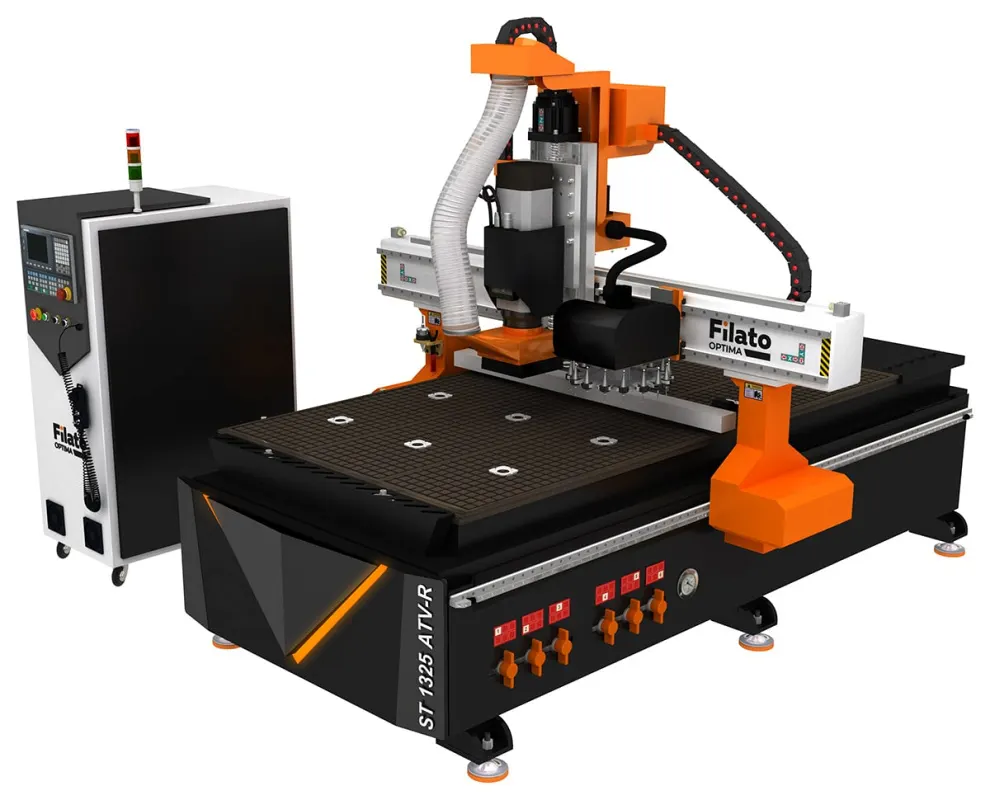

Фрезерный станок с ЧПУ Filato ST 1325 ATV-R — фото 1

Фрезерный станок с ЧПУ Filato ST 1325 ATV-R

Бренд: FilatoМодель: ST 1325 ATV-RКатегория: Фрезерные станки с ЧПУ для производства мебели

Цена по запросу

Под заказ

Рассчитать лизинг
Размеры вакуумного стола, мм1220 x 2440
Размер зоны обработки, мм1300 x 2500
Перемещение по оси Z, мм300
Тип рабочего столаВакуумный (6 независимых зон)
Мощность шпинделя, кВт9
Частота вращения шпинделя, об/мин0 - 24 000
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики ST 1325 ATV-R

Параметры обработки

Размеры вакуумного стола, мм1220 x 2440
Размер зоны обработки, мм1300 x 2500
Перемещение по оси Z, мм300
Тип рабочего столаВакуумный (6 независимых зон)

Шпиндель

Мощность шпинделя, кВт9
Частота вращения шпинделя, об/мин0 - 24 000
Тип охлаждения шпинделяВоздушное
Тип инструментального патронаISO 30
Тип цангиER32
Макс. посадочный диаметр инструмента, мм20
Тип смены инструментаАвтоматическая
Количество мест в магазине, шт.12

Перемещения

Тип передачи по осям X, YШестерня, косозубая рейка
Тип передачи по оси ZШВП
Скорость рабочего хода, м/мин0 - 25*
Скорость холостого хода, м/мин0 - 60
Тип электродвигателейСерводвигатели

Общие характеристики

Размеры рабочего стола, мм1300 x 2500
Тип датчика калибровки инструментаАвтоматический
Система управленияSyntec
Высота обработки с толкателем по оси Z, мм60

Коммуникации

Диаметр патрубка аспирации, мм150
Рабочее давление в пневмосистеме, атм8
Расход сжатого воздуха, л/мин200
Напряжение, В380 В
Частота тока, Гц50 - 60
Общая установленная мощность, кВт16,5

Габаритные размеры

Длина, мм3550
Ширина, мм2300
Высота, мм2500
Масса, кг1800

Описание

Фрезерный станок с ЧПУ Filato ST 1325 ATV-R — оборудование Filato. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры ST 1325 ATV-R: напряжение — 380 В; общая установленная мощность — 16,5 кВт; частота тока — 50 - 60 Гц; размеры вакуумного стола — 1220 x 2440; размер зоны обработки — 1300 x 2500.

Питание — 380 В, мощность — 9 кВт, масса — 1800 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Заложите в проект аспирацию и компрессор — без них кромкооблицовочные и фрезерные станки не выйдут на паспортную производительность.

Для серийного производства выбирайте модели с ЧПУ и программами под типовые детали — это сокращает переналадку.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ST 1325 ATV-R поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Электрошпиндель, “HQD” с ручной заменой инструмента (1 шт.)
  • Частотный преобразователь для плавного изменения оборотов электрошпинделя “ZONCN” (1 шт.)

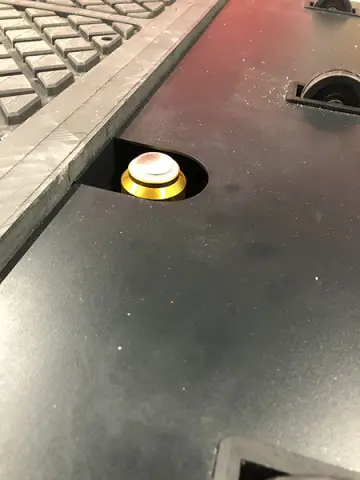

  • Датчик измерения и калибровки инструмента (1 шт.)
  • Шкаф с электрокомпонентами станка (1 шт.)

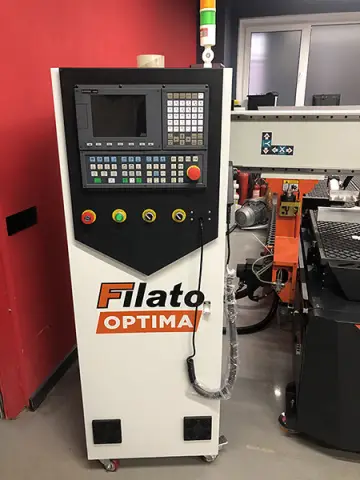

  • Стойка управления станком “SYNTEC” (Тайвань) (1 шт.)

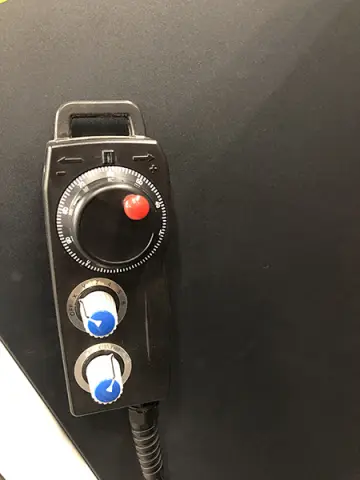

  • Ручной пульт управления к стойке (1 шт.)
  • Серводвигатели осевого перемещения “JMC” (4 шт.)
  • Планетарные редукторы “SHIMPO” (Япония) по осям X-Y (комплект)
  • Призматические линейные направляющие “LMA” (Тайвань) по осям X, Y, Z (комплект)
  • Шариковинтовая передача “TBI”(Тайвань) по оси Z (1 шт.)

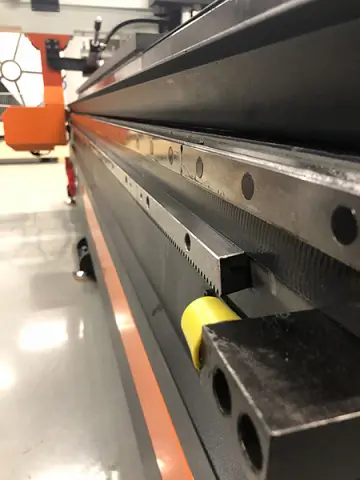

  • Косозубые передачи “RoR” (Германия) по осям X, Y (комплект)

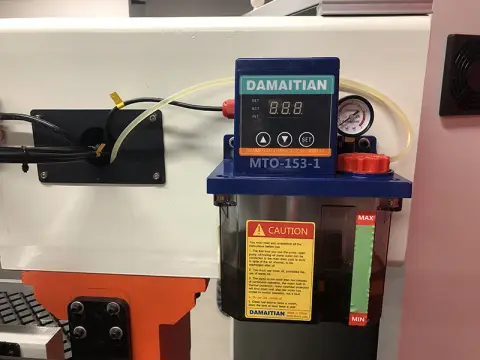

  • Автоматическая централизованная система смазки (1 шт.)
  • Инструментальный магазин тарельчатого типа с размещением сбоку на портале (1 шт.)

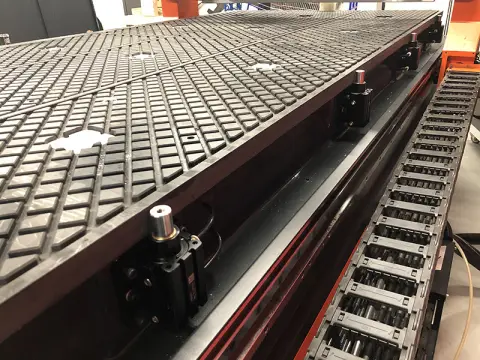

  • Вакуумный рабочий стол с 6-ю вакуумными зонами и отдельным включением, 1 манометр (1 шт.)
  • Ролики для загрузки больших заготовок (комплект)
  • Автоматический толкатель для разгрузки рабочего стола со встроенной системой аспирации (1 шт.)
  • Защитные кабель-каналы для электропроводки по осям X/Y/Z (комплект)
  • Аспирационный кожух на электрошпиндель (автоматический подъем и опускание) (1 шт.)
  • Подготовка для подключения аспирации (1 шт.)
  • Узел подготовки сжатого воздуха (1 шт.)

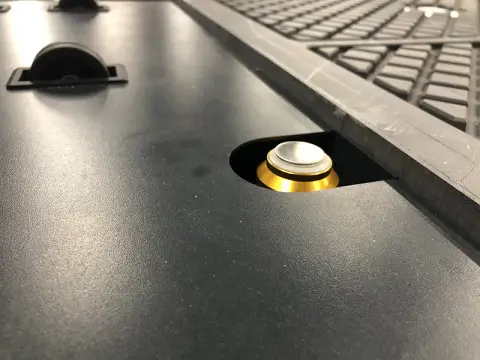

  • Комплект пневмоупоров для базировки заготовок (1 шт.)

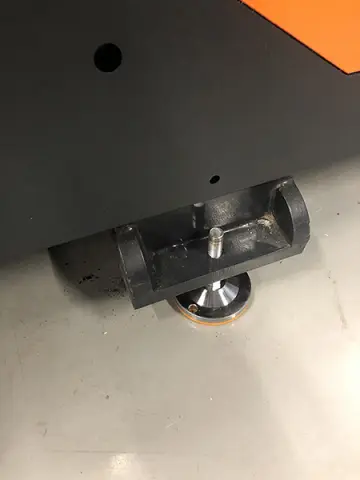

  • Регулируемые опорные площадки для станины (6 шт.)
  • Ящик с ЗИП (1 шт.)

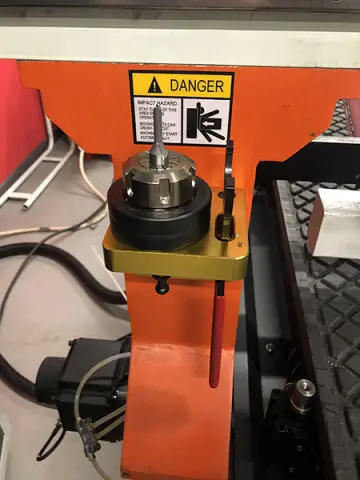

  • Кронштейн для фиксации патрона ISO30 (1 шт.)
  • Инструментальный патрон (12 шт.)
  • Набор цанг (1 шт.)
  • Набор фрез для обработки дерева/МДФ/ДСП (1 шт.)
  • Набор гаечных ключей для обслуживания станка (1 шт.)
  • Руководство пользователя (1 шт.)

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Аспирационная установка
  • Вакуумный насос повышенной производительности Вариант 1
  • Вакуумный насос повышенной производительности Вариант 2
  • Вакуумный насос высокой производительности
  • Поршневой компрессор
  • Стол для выгрузки заготовок
  • Гидравлический стол для загрузки заготовок

Видео

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 1800 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о ST 1325 ATV-R

Какие основные характеристики у ST 1325 ATV-R?

Напряжение — 380 В; общая установленная мощность — 16,5 кВт; частота тока — 50 - 60 Гц. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите ST 1325 ATV-R?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на ST 1325 ATV-R?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
