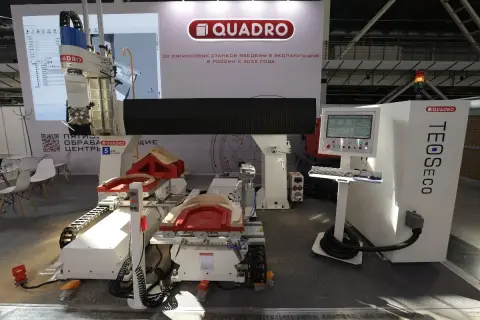

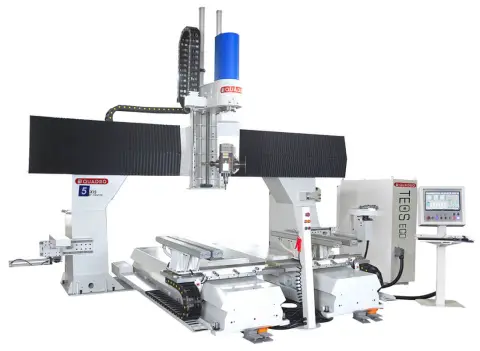

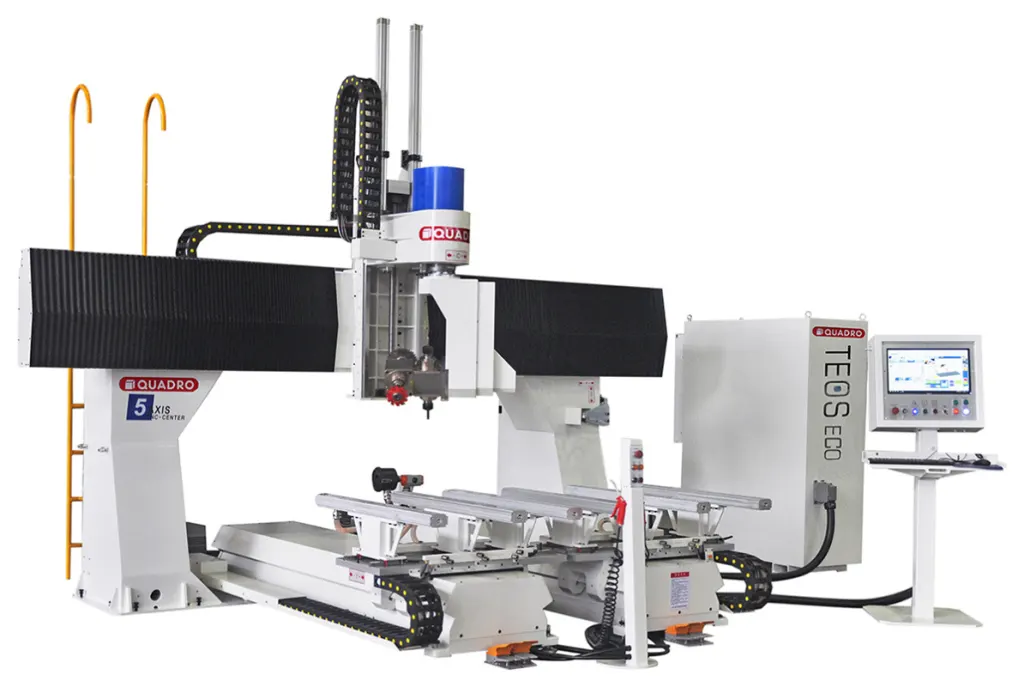

Пятиосевой обрабатывающий центр QUADRO TEOS ECO

Бренд: QUADROМодель: TEOS ECOКатегория: Обрабатывающие центры с ЧПУ

Цена по запросу

Под заказ

Условие	Скидка 4%ШМР 350 000 ₽Включены в стоимость!
«X», мм	3050
«Y», мм	2200
«Z», мм	1000
«a», °	Не ограничен
«с», °	800 (±400)

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики TEOS ECO

Акция

Условие

Скидка 4%ШМР 350 000 ₽Включены в стоимость!

Диапазон перемещения осей

«X», мм	3050
«Y», мм	2200
«Z», мм	1000

Угол поворота круговых осей

«a», °	Не ограничен
«с», °	800 (±400)

Скорость движения осей

«X, Y / Y1», м/мин	40
«Z», м/мин	30
«A, C», об/мин	22,5

Типы рабочих столов и зоны обработки

Кол-во независимых рабочих столов, шт.	2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.	2 / 4
Макс. зона обработки X x Y, мм	2700 x 2200
Макс. площадь поддержки: каждого стола / двух столов, мм	1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм	618 / 745
Вылет инструмента без уменьшения максимальной высоты заготовки, мм	141
Количество вакуумных насосов, шт.	2
Производительность каждого вакуумного насоса, м³/ч	160
Мощность каждого вакуумного насоса, кВт	5,5
Датчик автоматического измерения длины инструмента	В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ	Автоматическое

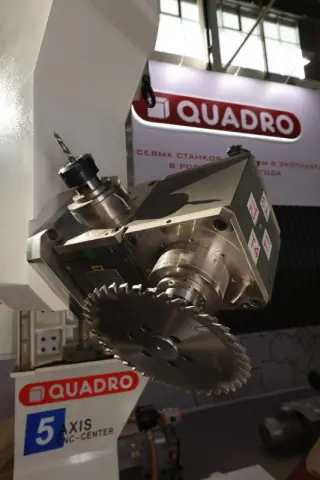

Фрезерные головы

Модификация	2 + 2
Кол-во шпинделей и инверторов к ним, шт.	2
Рабочая частота вращения шпинделей, об\мин	до 18 000
Тип охлаждения шпинделей	Воздушное
Мощность шпинделей, кВт	7,5 + 7,5
Смена инструмента	Ручная
Тип фиксации инструмента	Цанги ER-40 x 4
Кол-во одновременно установленных инструментов на голове, шт.	4

Спецификация

Постпроцессор на выбор для следующего программного обеспечения	AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора	WEIHONG (Китай) + Промышленный ПК на базе Windows

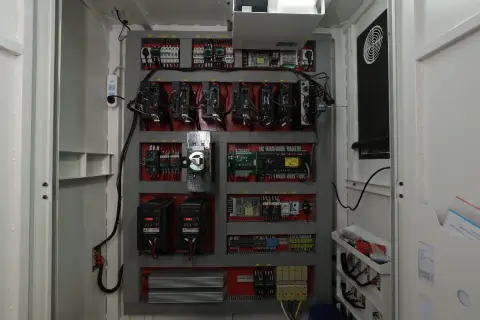

Электрокомпоненты	SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами	WEIHONG (Китай)
Высокоточные безлюфтовые редукторы по осям «A, C»	NABTESCO (Япония)
ШВП по осям «X, Y, Z»	ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям	AIRTAC (Тайвань)

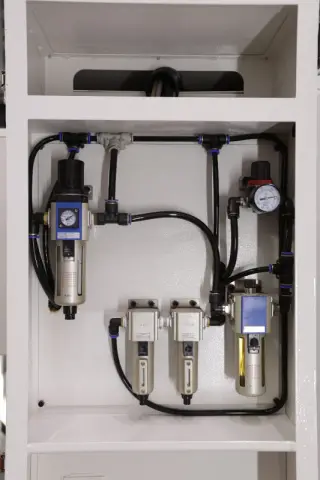

Пневмокомпоненты	AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа	В комплекте
Пульт ручного управления и фронтальная стойка оператора	В комплекте
Автоматическая система смазки и ящик ЗИП	В комплекте
Расширенная тех документация на русском языке	В комплекте
Ящик	В комплекте
Электрошкаф, мм	700 x 1000 x 2000

Габаритные размеры

Длина, мм	3900
Ширина, мм	4532
Высота, мм	3670
Масса, кг	5500

Описание

Пятиосевой обрабатывающий центр QUADRO TEOS ECO — оборудование QUADRO. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры TEOS ECO: условие — Скидка 4%ШМР 350 000 ₽Включены в стоимость!; «X» — 3050 мм; «Y» — 2200 мм; «Z» — 1000 мм; «с» — 800 (±400) °.

Мощность — 5,5 кВт, масса — 5500 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Заложите в проект аспирацию и компрессор — без них кромкооблицовочные и фрезерные станки не выйдут на паспортную производительность.

Для серийного производства выбирайте модели с ЧПУ и программами под типовые детали — это сокращает переналадку.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

TEOS ECO поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Рабочие столы, модификация FLAT
Специальный патрон для одновременной фиксации дисковой пилы и кольцевого инструмента
Боковые пневматические зажимы
Упоры пневматические фронтальные и боковые
Вакуумные подушки

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 5500 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о TEOS ECO

Какие основные характеристики у TEOS ECO?

Условие — Скидка 4%ШМР 350 000 ₽Включены в стоимость!; «X» — 3050 мм; «Y» — 2200 мм. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите TEOS ECO?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на TEOS ECO?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
