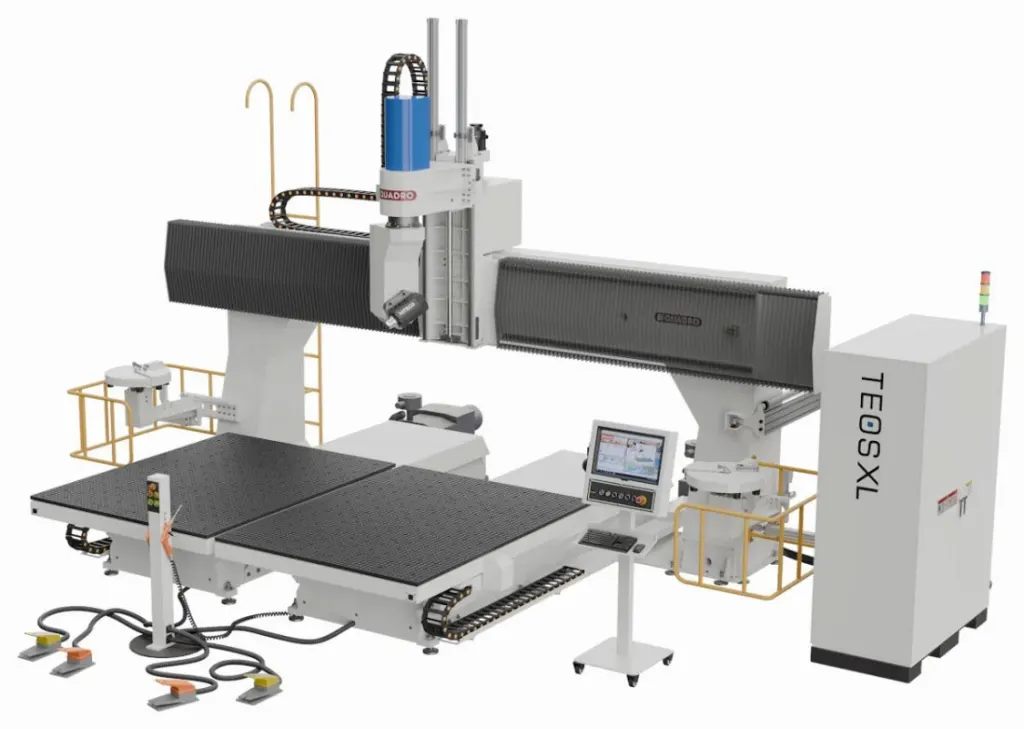

Пятиосевой обрабатывающий центр QUADRO TEOS XL FLAT ATC

Бренд: QUADROМодель: TEOS XL FLAT ATCКатегория: Обрабатывающие центры с ЧПУ

Цена по запросу

Под заказ

«X», мм	4000
«Y», мм	2500
«Z», мм	1000
«a», °	360 (±180)
«с», °	800 (±400)
«X, Y / Y1», м/мин	40

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики TEOS XL FLAT ATC

Диапазон перемещения осей

«X», мм	4000
«Y», мм	2500
«Z», мм	1000

Угол поворота круговых осей

«a», °	360 (±180)
«с», °	800 (±400)

Скорость движения осей

«X, Y / Y1», м/мин	40
«Z», м/мин	30
«A, C», об/мин	22,5

Типы рабочих столов и зоны обработки

Кол-во независимых рабочих столов, шт.	2
Тип рабочего стола	FLAT
Макс. зона обработки X x Y, мм	3700 x 2500
Макс. площадь поддержки: каждого стола / двух столов, мм	1530 x 2000 / 3060 x 2000
Грузоподъемность рабочего стола с равномерно распределенной на весь стол нагрузкой, кг	1200
Макс. высота заготовки, мм	941
Количество вакуумных насосов, шт.	2
Производительность каждого вакуумного насоса, м³/ч	160
Мощность каждого вакуумного насоса, кВт	5,5
Датчик автоматического измерения длины инструмента	В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ	Автоматическое

Фрезерные головы

Модификация	ATC (ONE HITECO)
Кол-во шпинделей и инверторов к ним, шт.	1
Рабочая частота вращения шпинделей, об\мин	24 000
Тип охлаждения шпинделей	Жидкостное
Мощность шпинделей (S1 / S6), кВт	11 / 13,5
Крутящий омент шпинделя (S1 / S6), Нм	8,8 / 10,7
Смена инструмента	Автоматическая
Тип фиксации инструмента	HSK-63F, ER40
Кол-во одновременно установленных инструментов на голове, шт.	1

Магазин автоматической смены инструмента

Количество, шт.	2
Тип	Карусельный
Кол-во позиций, шт.	8
Кол-во патронов HSK-63F в комплекте, шт.	10
Кол-во цанг ER16-ER40 в комплекте, шт.	20

Спецификация

Постпроцессор на выбор для следующего программного обеспечения	AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора	OSAI (Италия) + Промышленный ПК на базе Windows
Электрокомпоненты	SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами	YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»	NABTESCO (Япония)
ШВП по осям «Y, Z»	ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям	HIWIN (Тайвань)
Косозубая рейка-шестерня по оси «X»	WITTENSTEIN (Германия)
Пневмокомпоненты	AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа	В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора	В комплекте
Автоматическая система смазки и ящик ЗИП	В комплекте
Расширенная тех документация на русском языке	В комплекте
Ящик	В комплекте
Электрошкаф, мм	700 x 1000 x 2000

Точность станка

Точность позиционирования по X, Y, Z, мм/м	± 0,05
Повторяемость по осям X / Y / Z, мм/м	± 0,02

Габаритные размеры

Длина, мм	6500
Ширина, мм	4500
Высота, мм	3600
Масса, кг	8500

Описание

Пятиосевой обрабатывающий центр QUADRO TEOS XL FLAT ATC — оборудование QUADRO. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры TEOS XL FLAT ATC: «X» — 4000 мм; «Y» — 2500 мм; «Z» — 1000 мм; «a» — 360 (±180) °; «с» — 800 (±400) °.

Мощность — 5,5 кВт, масса — 8500 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Заложите в проект аспирацию и компрессор — без них кромкооблицовочные и фрезерные станки не выйдут на паспортную производительность.

Для серийного производства выбирайте модели с ЧПУ и программами под типовые детали — это сокращает переналадку.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

TEOS XL FLAT ATC поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 8500 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о TEOS XL FLAT ATC

Какие основные характеристики у TEOS XL FLAT ATC?

«X» — 4000 мм; «Y» — 2500 мм; «Z» — 1000 мм. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите TEOS XL FLAT ATC?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на TEOS XL FLAT ATC?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
