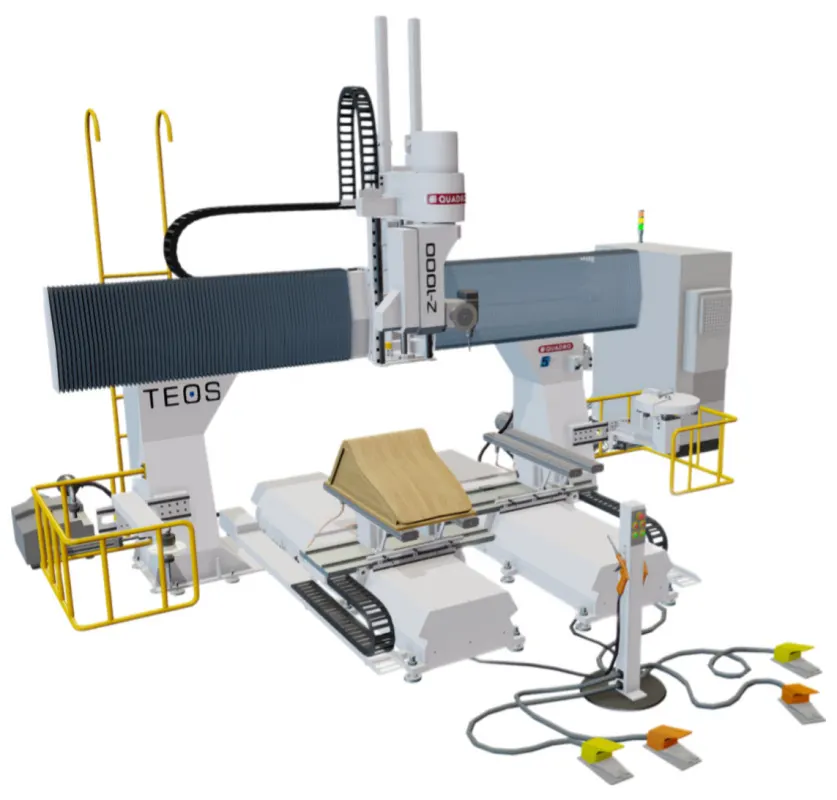

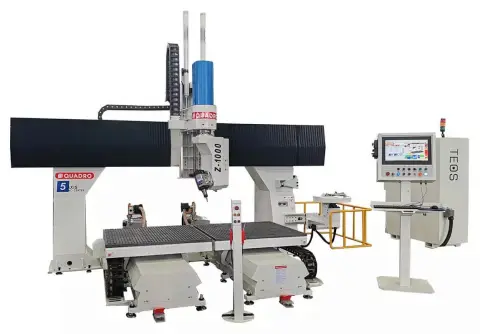

Пятиосевой обрабатывающий центр QUADRO TEOS Z-1000 ATC (2+1)

Бренд: QUADROМодель: TEOS Z-1000 ATC (2+1)Категория: Обрабатывающие центры с ЧПУ

Цена по запросу

Под заказ

«X», мм	3050
«Y», мм	2200
«Z», мм	1000
«a», °	360 ( +/- 180)
«с», °	800 (±400)
«X, Y / Y1», м/мин	40

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики TEOS Z-1000 ATC (2+1)

Диапазон перемещения осей

«X», мм	3050
«Y», мм	2200
«Z», мм	1000

Угол поворота круговых осей

«a», °	360 ( +/- 180)
«с», °	800 (±400)

Скорость движения осей

«X, Y / Y1», м/мин	40
«Z», м/мин	30
«A, C», об/мин	22,5

Типы рабочих столов и зоны обработки

Кол-во независимых рабочих столов, шт.	2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.	2 / 4
Макс. зона обработки X x Y, мм	2700 x 2200
Макс. площадь поддержки: каждого стола / двух столов, мм	1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм	618
Вылет инструмента без уменьшения максимальной высоты заготовки, мм	141
Количество вакуумных насосов, шт.	2
Производительность каждого вакуумного насоса, м³/ч	160
Мощность каждого вакуумного насоса, кВт	5,5
Датчик автоматического измерения длины инструмента	В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ	Автоматическое

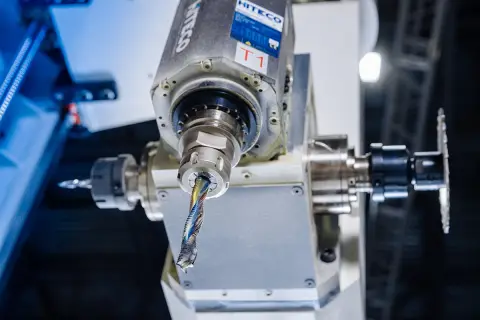

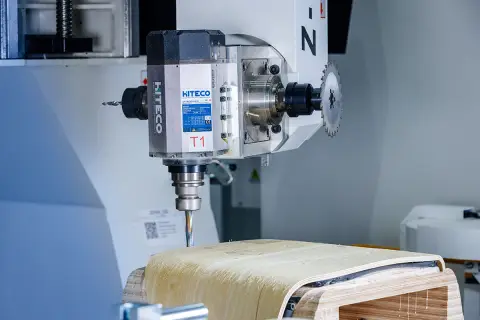

Фрезерные головы

Модификация	ATC 2 + 1
Кол-во шпинделей и инверторов к ним, шт.	2
Рабочая частота вращения шпинделей, об\мин	до 24 000
Тип охлаждения шпинделей	Воздушное + жидкостное (промышленный чиллер в комплекте)
Мощность шпинделей, кВт	7,5 + 12
Смена инструмента	Ручная + автоматическая
Тип фиксации инструмента	Цанги ER-40 x 2 + HSK-63F

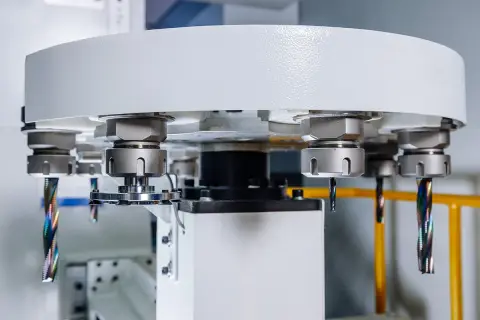

Кол-во одновременно установленных инструментов на голове, шт.	3

Спецификация

Постпроцессор на выбор для следующего программного обеспечения	AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора	OSAI (Италия) + Промышленный ПК на базе Windows
Электрокомпоненты	SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами	YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»	NABTESCO (Япония)
ШВП по осям «X, Y, Z»	ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям	HIWIN (Тайвань)
Пневмокомпоненты	AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа	В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора	В комплекте
Автоматическая система смазки и ящик ЗИП	В комплекте
Расширенная тех документация на русском языке	В комплекте
Ящик	В комплекте
Электрошкаф, мм	700 x 1000 x 2000

Габаритные размеры

Длина, мм	5500
Ширина, мм	4532
Высота, мм	3670
Масса, кг	6000

Описание

Пятиосевой обрабатывающий центр QUADRO TEOS Z-1000 ATC (2+1) — оборудование QUADRO. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры TEOS Z-1000 ATC (2+1): «X» — 3050 мм; «Y» — 2200 мм; «Z» — 1000 мм; «a» — 360 ( +/- 180) °; «с» — 800 (±400) °.

Мощность — 5,5 кВт, масса — 6000 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Заложите в проект аспирацию и компрессор — без них кромкооблицовочные и фрезерные станки не выйдут на паспортную производительность.

Для серийного производства выбирайте модели с ЧПУ и программами под типовые детали — это сокращает переналадку.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

TEOS Z-1000 ATC (2+1) поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

Рабочие столы, модификация FLAT

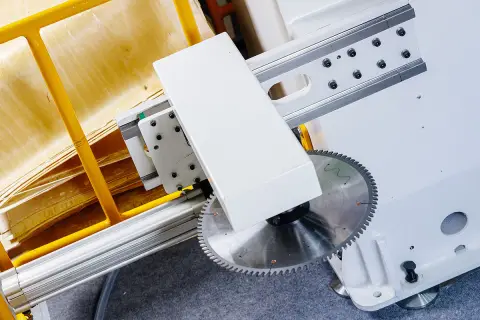

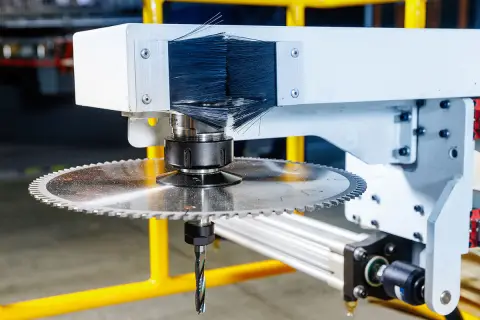

Специальный патрон для одновременной фиксации дисковой пилы и кольцевого инструмента
Боковые пневматические зажимы
Упоры пневматические фронтальные и боковые

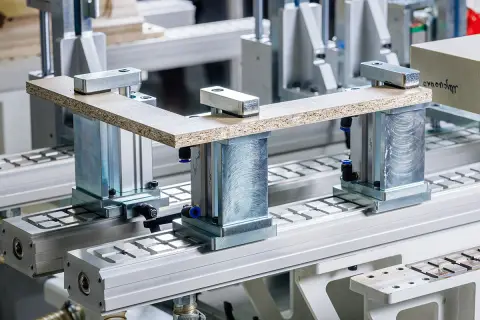

Вакуумные подушки
Система зажимов FreeClips
