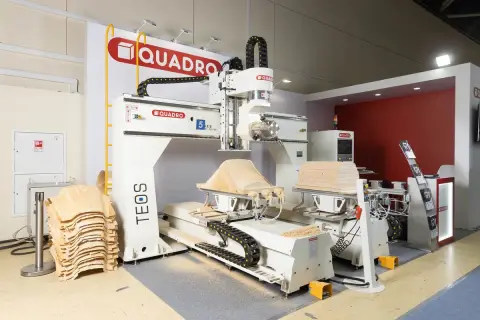

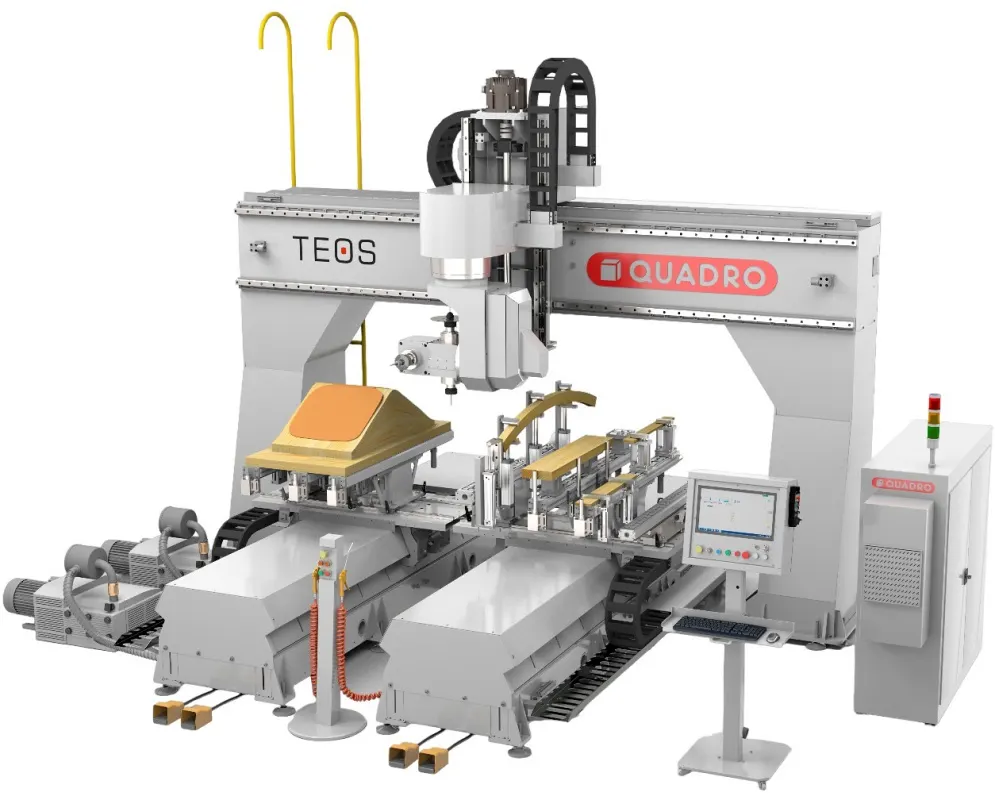

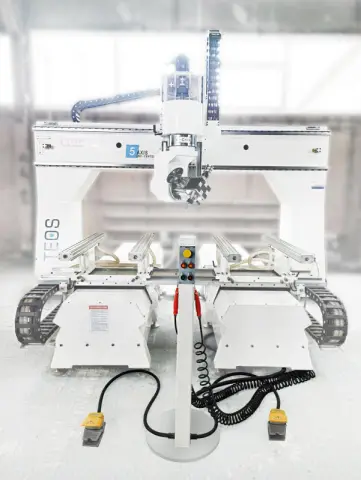

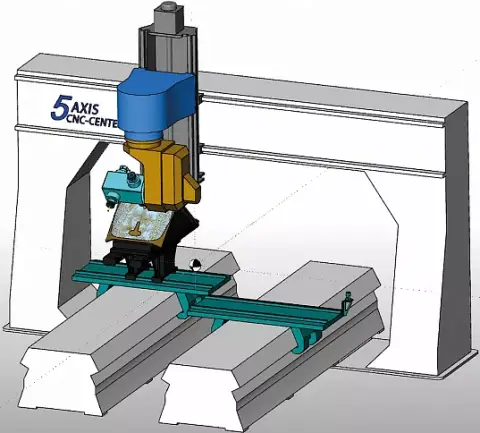

Пятиосевой обрабатывающий центр QUADRO TEOS

Бренд: QUADROМодель: TEOSКатегория: Обрабатывающие центры с ЧПУ

Цена по запросу

Под заказ

«X», мм	3025
«Y», мм	1900
«Z», мм	760
«a», °	Не ограничен
«с», °	800 (±400)
«X, Y / Y1», м/мин	40

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики TEOS

Диапазон перемещения осей

«X», мм	3025
«Y», мм	1900
«Z», мм	760

Угол поворота круговых осей

«a», °	Не ограничен
«с», °	800 (±400)

Скорость движения осей

«X, Y / Y1», м/мин	40
«Z», м/мин	30
«A, C», об/мин	22,5

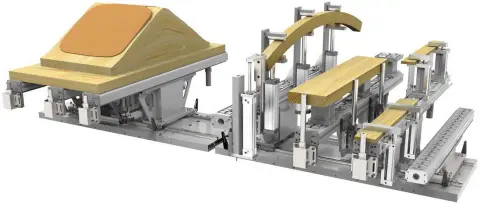

Типы рабочих столов и зоны обработки

Кол-во независимых рабочих столов, шт.	2

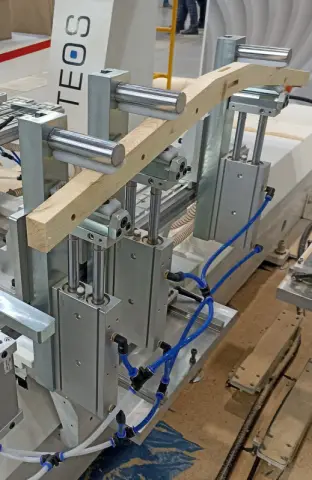

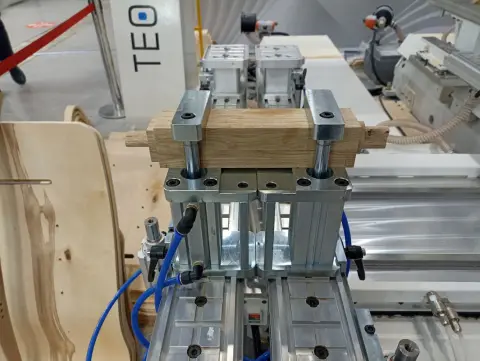

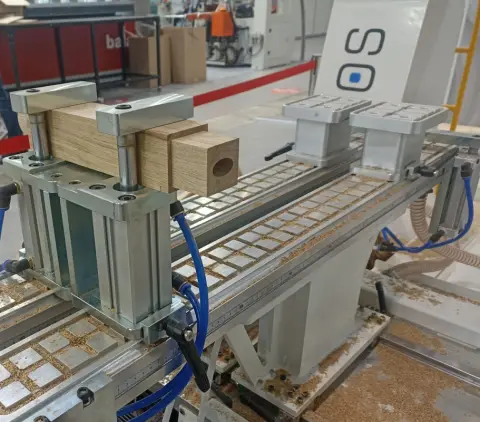

Для траверсных столов: кол-во траверс на каждом столе / всего, шт.	3 / 6
Макс. зона обработки X x Y, мм	2700 x 1900
Макс. площадь поддержки: каждого стола / двух столов, мм	1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм	500 / 625
Вылет инструмента без уменьшения максимальной высоты заготовки, мм	114
Количество вакуумных насосов, шт.	2
Производительность каждого вакуумного насоса, м³/ч	160
Мощность каждого вакуумного насоса, кВт	5,5
Датчик автоматического измерения длины инструмента	В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ	Автоматическое

Фрезерные головы мод. «2+2» и «2+1 ATC»

Кол-во шпинделей и инверторов к ним, шт.	2
Рабочая частота вращения шпинделей, об/мин	до 24 000
Тип охлаждения шпинделей	Воздушное

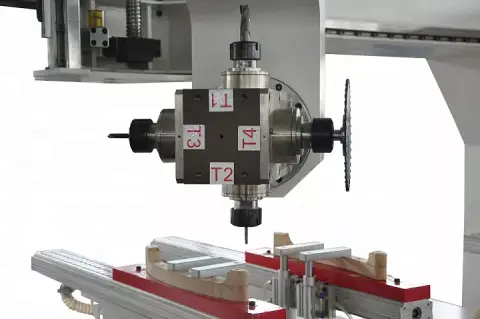

Для фрезерной головы мод. «2+2» - Стандартная комплектация

Мощность шпинделей, кВт	7,5 + 7,5
Смена инструмента	Ручная
Тип фиксации инструмента	Цанги ER-40 x 4
Кол-во одновременно установленных инструментов на голове, шт.	4

Магазин автоматической смены инструмента для фрезерной головы мод. «2+1 ATC»

Тип	Карусельный
Кол-во позиций, шт.	8
Кол-во патронов HSK-63F в комплекте, шт.	8
Общая установленная мощность, кВт	40

Спецификация

Постпроцессор на выбор для следующего программного обеспечения	AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора	OSAI (Италия) + Промышленный ПК на базе Windows
Электрокомпоненты	SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами	YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»	NABTESCO (Япония)
ШВП по осям «Y, Z»	ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям	HIWIN (Тайвань)
Косозубая рейка-шестерня по оси «X»	WITTENSTEIN (Германия)
Пневмокомпоненты	AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа	В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора	В комплекте
Автоматическая система смазки и ящик ЗИП	В комплекте
Расширенная тех документация на русском языке	В комплекте
Ящик	В комплекте
Электрошкаф, мм	700 x 1000 x 2000

Параметры обработки

Размер зоны обработки, мм

3025 x 1890

Шпиндель

Частота вращения шпинделя, об/мин	0 - 24 000
Тип смены инструмента	ручная, автоматическая
Мощность шпинделя S1 / S6, кВт	7,5 / 12

Общие характеристики

Количество шпинделей, шт.

Габаритные размеры

Длина, мм	3020
Ширина, мм	3650
Высота, мм	3110
Масса, кг	5600

Описание

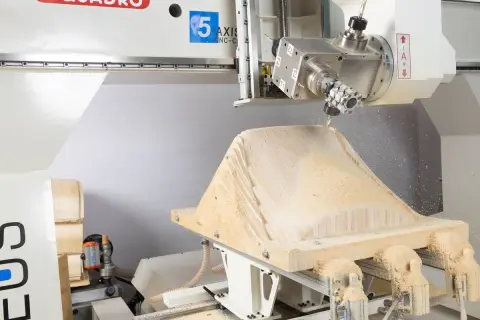

Пятиосевой обрабатывающий центр QUADRO TEOS — оборудование QUADRO. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры TEOS: общая установленная мощность — 40 кВт; «X» — 3025 мм; «Y» — 1900 мм; «Z» — 760 мм; «с» — 800 (±400) °.

Мощность — 5,5 кВт, масса — 5600 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для серийного производства выбирайте модели с ЧПУ и программами под типовые детали — это сокращает переналадку.

Станки мебельного участка работают в связке: раскрой, кромка и присадка должны совпадать по форматам и производительности.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

TEOS поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 5600 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о TEOS

Какие основные характеристики у TEOS?

Общая установленная мощность — 40 кВт. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите TEOS?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на TEOS?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
