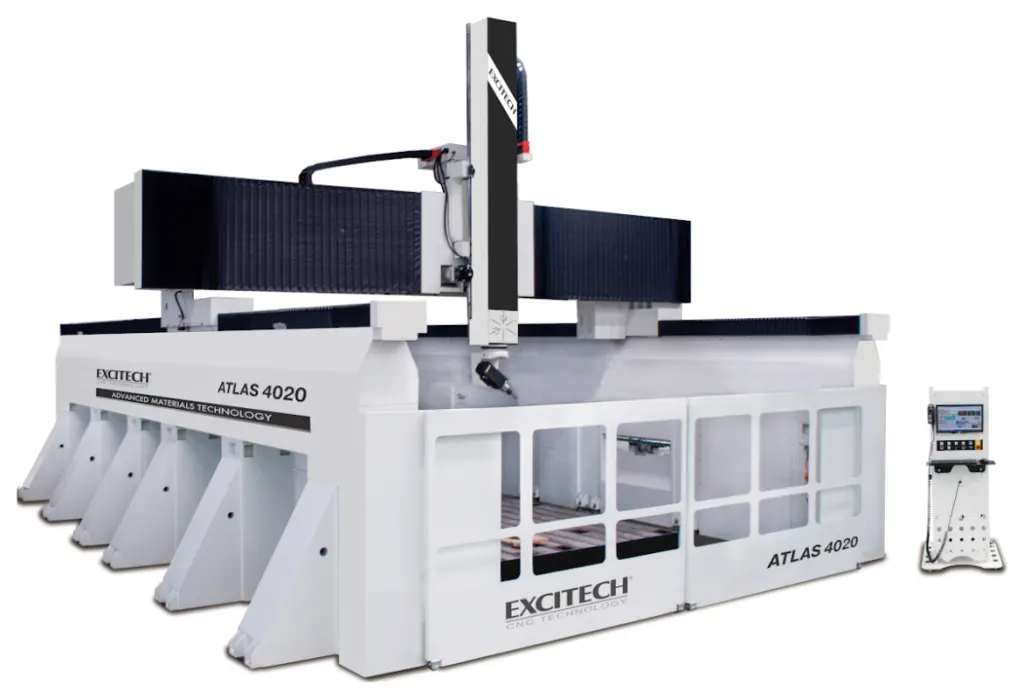

Пятиосевой обрабатывающий центр с ЧПУ EXCITECH ATLAS

Бренд: EXCITECHМодель: ATLASКатегория: Станки для модельной оснастки и композитов

Цена по запросу

Под заказ

«X», мм	2800 - 4800
«Y», мм	3800 - 60 000
«Z», мм	1900 - 2400
Тип рабочего стола	Чугунный с Т-пазами
Частота вращения шпинделя, об/мин	0 - 24 000
Тип смены инструмента	автоматическая

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики ATLAS

Диапазон перемещения осей

«X», мм	2800 - 4800
«Y», мм	3800 - 60 000
«Z», мм	1900 - 2400

Параметры обработки

Тип рабочего стола

Чугунный с Т-пазами

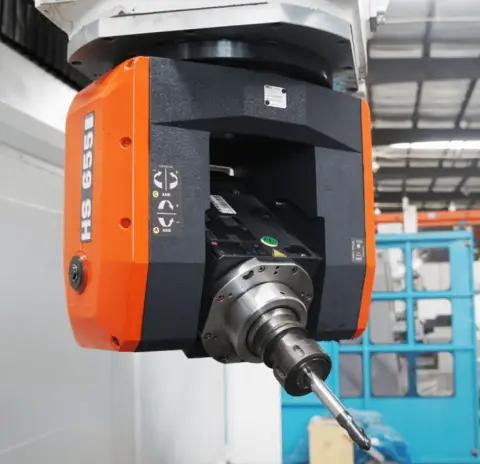

Шпиндель

Частота вращения шпинделя, об/мин	0 - 24 000
Тип смены инструмента	автоматическая
Мощность, кВт	10 / 15

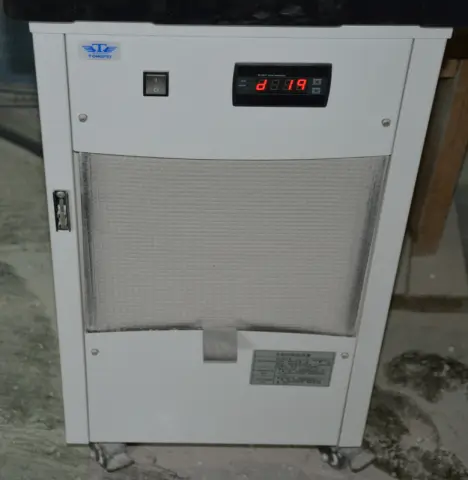

Тип охлаждения	принудительное жидкостное
Мощность шпинделя S1 / S6, кВт	10 / 15

Параметры осей

Ход по оси X, мм	2800 - 4800
Ход по оси Y, мм	3800 - 60 000
Ход по оси Z, мм	1900 - 2400
Максимальная скорость перемещения по осям A / C, °/мин	107,5 / 208,3
Максимальная скорость перемещения по осям X / Y / Z, м/мин	55 / 55 / 18
Ось «А»	± 120
Ось «С»	± 245
Максимальные ускорения перемещения по осям X / Y / Z, м/с²	2
Максимальные ускорения перемещения по осям A/C, °/с²	1500
Мощность приводов по осям X / Y / Z, кВт	4,4 / 2,9 / 2,9
Мощность приводов по осям А/С, кВт	0,4 / 0,75

Рабочая зона

Размеры рабочего стола, мм

2000 x 4000 / 2500 x 5000 / 3000 x 6000

Общие характеристики

Общая установленная мощность, кВт	42*

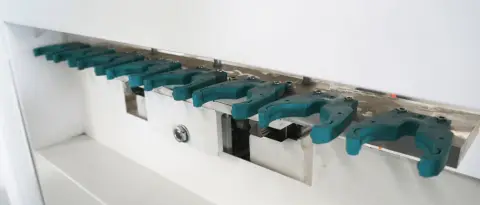

Количество мест в магазине, шт.	8 / 12
Точность позиционирования, мм/м	± 0,07
Количество шпинделей, шт.	2
Расход воздуха, л/мин	250
Тип инструментальных патронов	HSK-63 F
Точность позиционирования по А/С, arsec	± 30

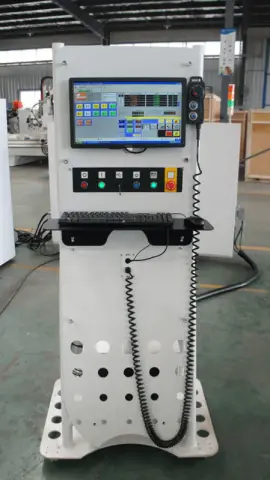

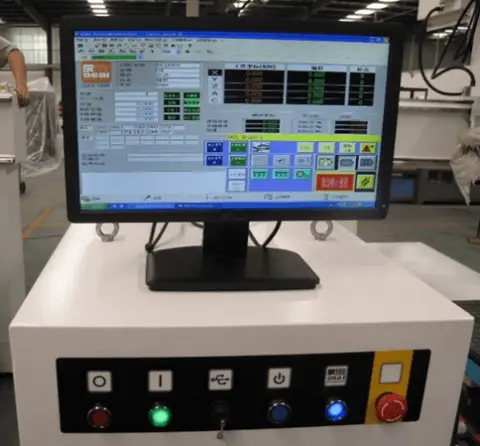

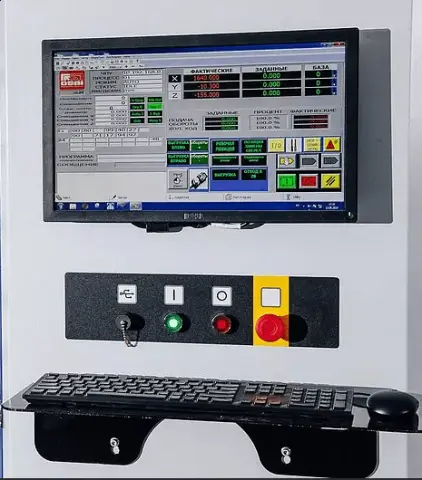

Система ЧПУ

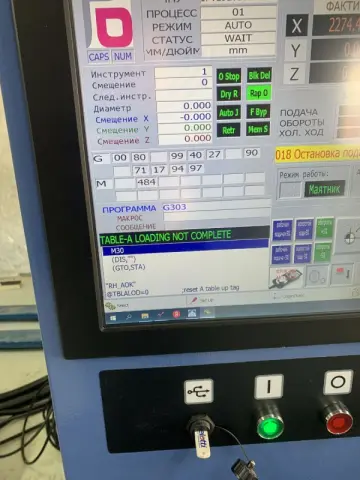

Система управления

OSAI OPEN Key

Габаритные размеры

Масса, кг

от 16 000

Описание

Пятиосевой обрабатывающий центр с ЧПУ EXCITECH ATLAS — оборудование EXCITECH. Назначение: изготовление мастер-моделей, литейной оснастки и деталей из композитов, пластиков и модельных плит.

Основные параметры ATLAS: мощность — 10 / 15 кВт; точность позиционирования — ± 0,07 мм/м; «X» — 2800 - 4800 мм; «Y» — 3800 - 60 000 мм; «Z» — 1900 - 2400 мм.

Мощность — 10 / 15 кВт, масса — от 16 000. Учтите это при выборе места установки, подключения и способа разгрузки.

Материал плиты подбирают под задачу: плотность и термостойкость определяют, выдержит ли модель формовку.

Для модельных плит и композитов важна аспирация: мелкая пыль вредна для людей и механики станка.

Перед заказом сверьте с вашей задачей размер рабочего поля, число осей, скорость шпинделя и тип обрабатываемых материалов. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ATLAS поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 16000 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о ATLAS

Какие основные характеристики у ATLAS?

Мощность — 10 / 15 кВт; точность позиционирования — ± 0,07 мм/м. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите ATLAS?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на ATLAS?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
