Пятиосевой обрабатывающий центр с ЧПУ EXCITECH ORSIS 3020
Бренд: EXCITECHМодель: ORSIS 3020Категория: Станки для модельной оснастки и композитов
| Макс. нагрузка на стол, кг/м² | 166 |
| «X», мм | 2650 |
| «Y», мм | 3700 |
| «Z», мм | 1500 |
| Тип рабочего стола | Алюминиевый с Т-пазами крепления |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
- Доставка по всей России транспортной компанией
- Выезд специалиста: пусконаладка и обучение
- Гарантия производителя
Характеристики ORSIS 3020
Стол
| Макс. нагрузка на стол, кг/м² | 166 |
Диапазон перемещения осей
| «X», мм | 2650 |
| «Y», мм | 3700 |
| «Z», мм | 1500 |
Параметры обработки
| Тип рабочего стола | Алюминиевый с Т-пазами крепления |
Шпиндель
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Тип смены инструмента | автоматическая |

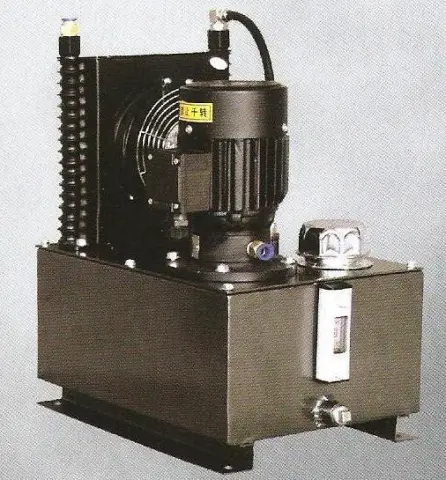

| Тип охлаждения | Принудительное жидкостное |
| Мощность шпинделя S1 / S6, кВт | 12 / 18 |
| Мощность шпинделя (S6), кВт | 12 / 18 |
| Крутящий момент (S6), Нм | 15,3 / 20,9 |
Параметры осей
| Максимальная скорость перемещения по осям A / C, °/мин | 4000 / 4000 |
| Максимальная скорость перемещения по осям X / Y / Z, м/мин | 60 / 60 / 20 |
| Размер зоны перемещения (X / Y / Z), мм | 2650 / 3700 / 1500 |
| Ось «А» | ±120° |
| Ось «С» | ±245° |
| Максимальные ускорения перемещения по осям X / Y / Z, м/с² | 2 / 3 / 3 |
| Максимальные ускорения перемещения по осям A/C, °/с² | 1500 |

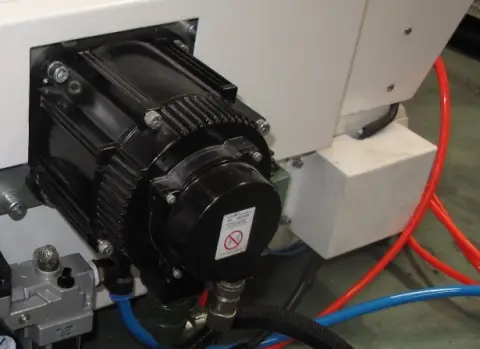

| Тип электродвигателей перемещения | серводвигатели |
| Тип передачи по осям X и Z | ШВП |
| Тип передачи по оси Y | косозубая шестерня-рейка |
Общие требования
| Расход воздуха, л/мин | 300 |
Рабочая зона
| Размеры рабочего стола, мм | 2050 x 3040 |
Общие характеристики
| Общая установленная мощность, кВт | 19 |

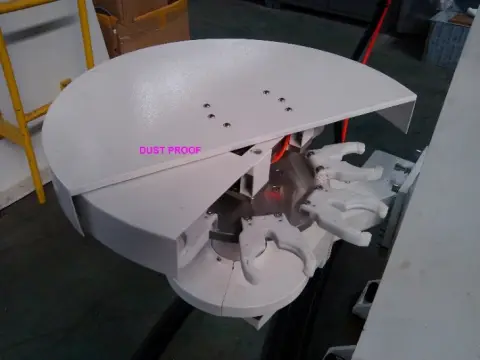

| Количество мест в магазине, шт. | 8 |
| Количество шпинделей, шт. | 2 |
| Тип инструментального магазина | HSK-63 |
| Размеры зоны обработки X / Y / Z, наибольшие, мм | 2000 / 3000 / 1300 |
| Тип инструментальных патронов | HSK-63 F |
| Количество сменных инструментов в магазине, шт. | 8 / 16 |
Точность станка
| Точность позиционирования по X, Y, Z, мм/м | ±0,08 |
| Повторный выход в позицию X, Y, Z, мм/м | ±0,03 |
| Точность позиционирования по А / С, arsec | ±30 |
| Повторный выход в позицию А/С, arsec | ±10 |
Энергопотребление
| Напряжение, В | 380 В |
| Частота, Гц | 50 |
Система ЧПУ
| Система управления | OSAI OPEN Key (русский язык) |
Габаритные размеры в упаковке
| Длина, мм | 5000 |
| Ширина, мм | 4000 |
| Высота, мм | 4700 |
Габаритные размеры
| Масса, кг | 6000 |
Описание
Пятиосевой обрабатывающий центр с ЧПУ EXCITECH ORSIS 3020 — оборудование EXCITECH. Назначение: изготовление мастер-моделей, литейной оснастки и деталей из композитов, пластиков и модельных плит.
Основные параметры ORSIS 3020: макс. нагрузка на стол — 166 кг/м²; «X» — 2650 мм; «Y» — 3700 мм; «Z» — 1500 мм; частота вращения шпинделя — 0 – 24 000 об/мин.
Питание — 380 В, мощность — 12 / 18 кВт, масса — 6000 кг. Учтите это при выборе места установки, подключения и способа разгрузки.
Для модельных плит и композитов важна аспирация: мелкая пыль вредна для людей и механики станка.
Материал плиты подбирают под задачу: плотность и термостойкость определяют, выдержит ли модель формовку.
Перед заказом сверьте с вашей задачей размер рабочего поля, число осей, скорость шпинделя и тип обрабатываемых материалов. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.
ORSIS 3020 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.
Опции
Заказываются дополнительно — цену и срок укажем в коммерческом предложении.
- 2 независимых рабочих стола (1200 x 1200 мм \ 1550 x 1500 мм)
- Комбинированный вакуумный стол с «Т» - пазами
- Увеличение хода по оси Z
- Универсальная делительная головка с задней бабкой
- Комплект программного обеспечения DELCAM POWERMILL
- Пятиосевая фрезерная голова «HSD» (Италия)
- Промышленный стабилизатор напряжения «Сатурн СНЭ-Т-20» (Россия)
Видео
Лизинг
Калькулятор лизинга
Платёж в месяц
29 731 ₽
Всего по договору ≈ 1 270 311 ₽
Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.
Доставка, оплата, запуск
Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 6000 кг). Самовывоз со склада — по согласованию.
Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.
Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.
Вопросы о ORSIS 3020
Какие основные характеристики у ORSIS 3020?
Макс. нагрузка на стол — 166 кг/м²; «X» — 2650 мм; «Y» — 3700 мм. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.
Как быстро вы отгрузите ORSIS 3020?
Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.
Какая гарантия на ORSIS 3020?
Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
