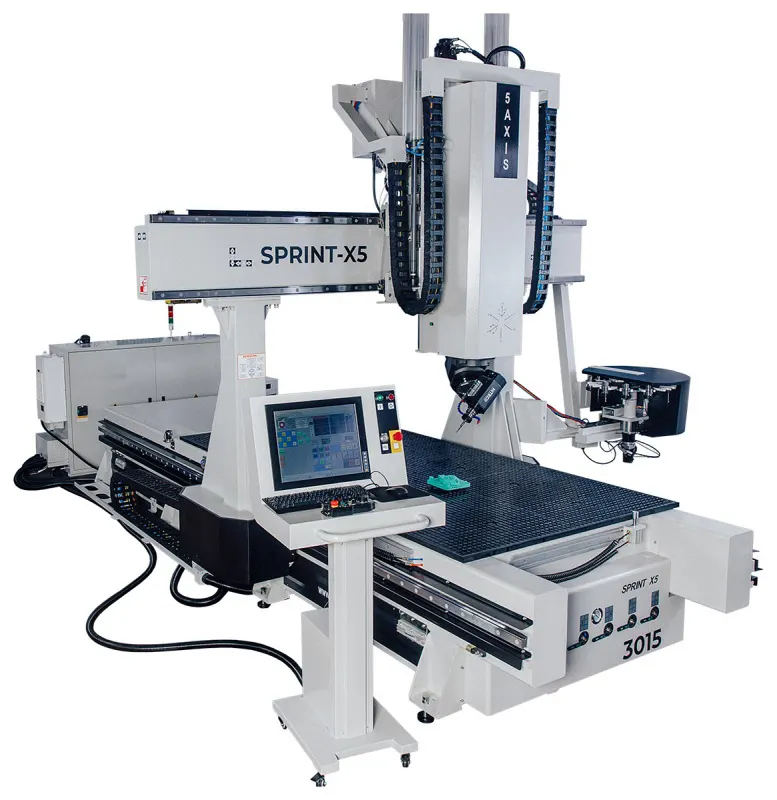

Пятиосевой обрабатывающий центр с ЧПУ QUADRO SPRINT X5

Бренд: QUADROМодель: SPRINT X5Категория: Станки для модельной оснастки и композитов

Цена по запросу

Под заказ

«X», мм	12 000
«Y», мм	2100
«Z», мм	915
Тип рабочего стола	Комбинированный: вакуум + механическое крепление с сеткой отверстий М12;Комбинированный: вакуум + Т-пазы;Механическое крепление: Т-пазы или сетка отверстий М12.
Частота вращения шпинделя, об/мин	0 – 24 000
Тип смены инструмента	автоматическая

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики SPRINT X5

Диапазон перемещения осей

«X», мм	12 000
«Y», мм	2100
«Z», мм	915

Параметры обработки

Тип рабочего стола

Комбинированный: вакуум + механическое крепление с сеткой отверстий М12;Комбинированный: вакуум + Т-пазы;Механическое крепление: Т-пазы или сетка отверстий М12.

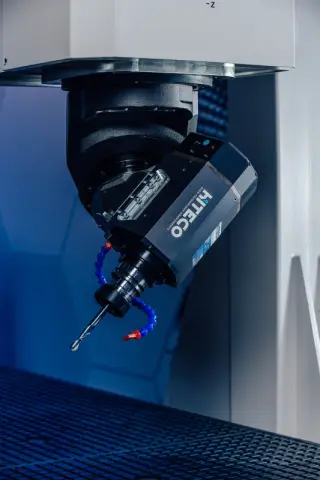

Шпиндель

Частота вращения шпинделя, об/мин	0 – 24 000
Тип смены инструмента	автоматическая
Тип охлаждения	жидкостное принудительное с охлаждением
Тип патрона	HSK 63 F
Тип цанги	ER40
Мощность шпинделя S1 / S6, кВт	10 / 13
Мощность шпинделя (S6), кВт	10 / 13
Крутящий момент (S6), Нм	8 / 10,5
Посадочный диаметр инструмента, наибольший, мм	26

Параметры осей

Ход по оси X, мм	1345 x 2620 / 1650 x 3000 / 2100 x 3000
Ход по оси Y, мм	1345 x 2620 / 1650 x 3000 / 2100 x 3000
Ход по оси Z, мм	610 / 1000
Ход по оси B, °	± 185
Ход по оси C, °	± 320
Максимальная скорость перемещения по осям X / Y / Z, м/мин	45
Рабочая скорость перемещения по осям X / Y / Z, м/мин	25*

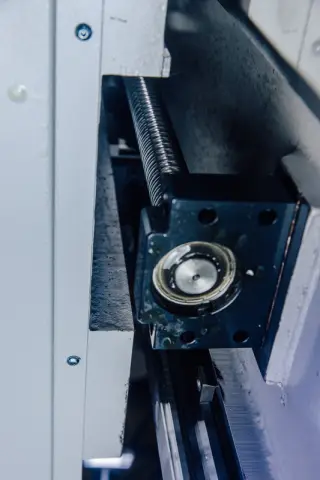

Тип передачи по оси Z	ШВП
Тип передачи по осям X и Y	косозубая шестерня-рейка
Тип электродвигателей перемещения	Серводвигатели

Рабочая зона

Размеры рабочего стола, мм	1240 x 2460 / 1545 x 3000 / 2000 x 3000
Максимальная длина стола (Y), мм	Без ограничения

Общие характеристики

Общая установленная мощность, кВт	от 15

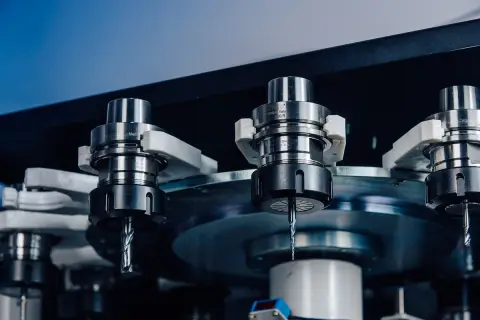

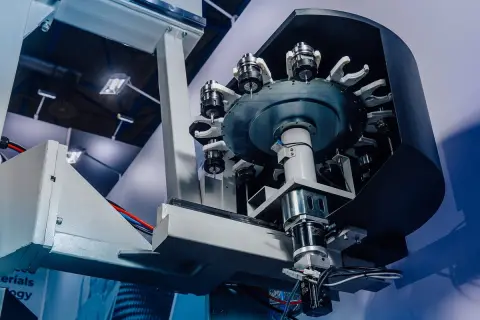

Количество мест в магазине, шт.	12

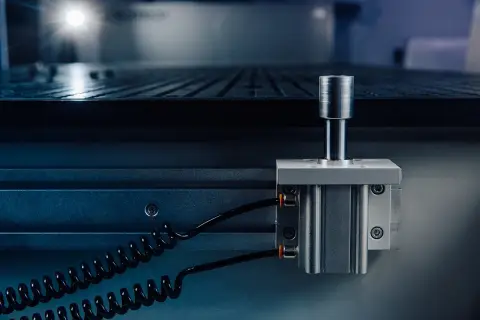

Тип датчика калибровки инструмента	автоматический
Точность позиционирования, мм/м	± 0,07
Количество шпинделей, шт.	2
Повторяемость, мм	± 0,035
Производительность вакуумного насоса, м³/ч	150 / 250
Максимальная скорость перемещения по осям B / C, °/мин	7000

Энергопотребление

Напряжение, В	380 В
Частота, Гц	50

Габаритные размеры

Масса, кг

от 5 000

Описание

Пятиосевой обрабатывающий центр с ЧПУ QUADRO SPRINT X5 — оборудование QUADRO. Назначение: изготовление мастер-моделей, литейной оснастки и деталей из композитов, пластиков и модельных плит.

Основные параметры SPRINT X5: точность позиционирования — ± 0,07 мм/м; «X» — 12 000 мм; «Y» — 2100 мм; «Z» — 915 мм; тип рабочего стола — Комбинированный: вакуум + механическое крепление с сеткой отверстий М12;Комбинированный: вакуум + Т-пазы;Механическое крепление: Т-пазы или сетка отверстий М12..

Питание — 380 В, мощность — 10 / 13 кВт, масса — от 5 000. Учтите это при выборе места установки, подключения и способа разгрузки.

Материал плиты подбирают под задачу: плотность и термостойкость определяют, выдержит ли модель формовку.

Для модельных плит и композитов важна аспирация: мелкая пыль вредна для людей и механики станка.

Перед заказом сверьте с вашей задачей размер рабочего поля, число осей, скорость шпинделя и тип обрабатываемых материалов. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

SPRINT X5 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 5000 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о SPRINT X5

Какие основные характеристики у SPRINT X5?

Точность позиционирования — ± 0,07 мм/м. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите SPRINT X5?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на SPRINT X5?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
