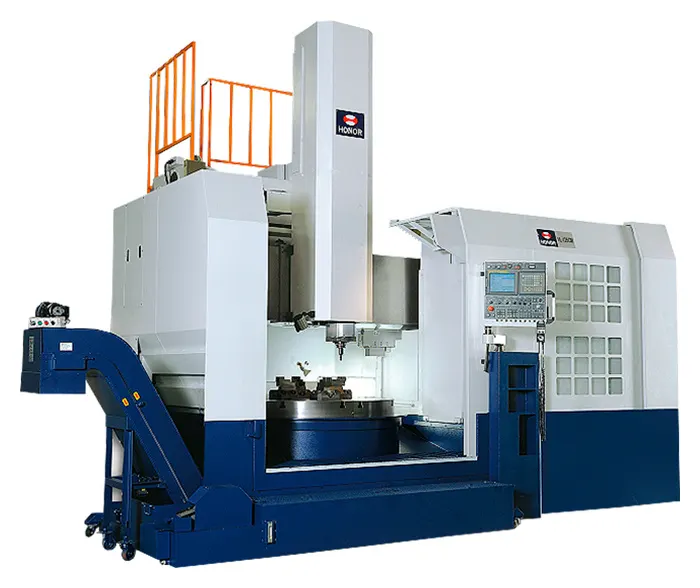

Токарно-карусельный станок HONOR SEIKI VL-200 CM

Бренд: HONOR SEIKIМодель: VL-200 CMКатегория: Токарно-карусельные станки

Цена по запросу

Под заказ

Диаметр стола (планшайбы), мм	2500
Мощность, кВт	60 / 75
Система ЧПУ	Fanuc
Макс. устанавливаемый диаметр, мм	2500
Макс. диаметр точения, мм	2500
Расстояние от торца ползуна до стола, мм	785 - 1785

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики VL-200 CM

Рабочие параметры

Диаметр стола (планшайбы), мм

2500

Шпиндель

Мощность, кВт

60 / 75

Общие характеристики

Система ЧПУ	Fanuc
Макс. устанавливаемый диаметр, мм	2500
Макс. диаметр точения, мм	2500
Расстояние от торца ползуна до стола, мм	785 - 1785
Макс. высота обработки, мм	1480
Диаметр планшайбы, мм	2000
Общая мощность, кВт	105
Макс. вес заготовки, кг	12 000
Диапазон частот вращения планшайбы, об/мин	5 - 200
Число скоростей редуктора	2
Скорость вращения приводного инструмента, об/мин	50 - 2250
Количество позиций, шт.	12 / 16
Размер державки, мм	32 х 32, 40 х 40
Сечение суппорта, мм	250 x 250
Ускоренное перемещение по оси X, м/мин	10
Ускоренное перемещение по оси Z, м/мин	10
Горизонтальное перемещение по X, мм	-300 - +1450
Вертикальное перемещение по Z, мм	1200
Перемещение ползуна, мм	1000 (250 х 4 шага)
Мощность двигателей подач (X / Z), кВт	5,5 / 5,5
Мощность приводного инструмента, кВт	11 / 15
Крутящий момент на приводном инструменте, Нм	500
Индикация по контроллеру Fanuc, мм	0,001

Габаритные размеры

Длина, мм	7600
Ширина, мм	5500
Высота, мм	7000
Масса, кг	49 000

Описание

Токарно-карусельный станок HONOR SEIKI VL-200 CM — оборудование HONOR SEIKI. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры VL-200 CM: система ЧПУ — Fanuc; диаметр стола (планшайбы) — 2500 мм; макс. устанавливаемый диаметр — 2500 мм; макс. диаметр точения — 2500 мм; расстояние от торца ползуна до стола — 785 - 1785 мм.

Мощность — 60 / 75 кВт, масса — 49 000 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

VL-200 CM поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

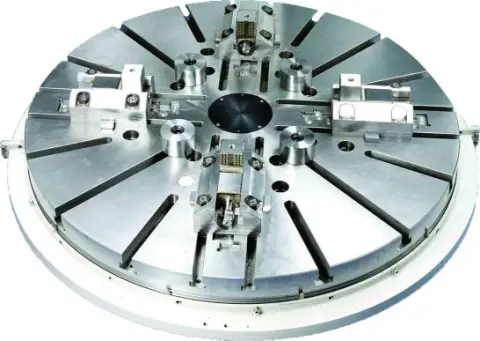

Планшайба с независимыми 4-мя кулачками

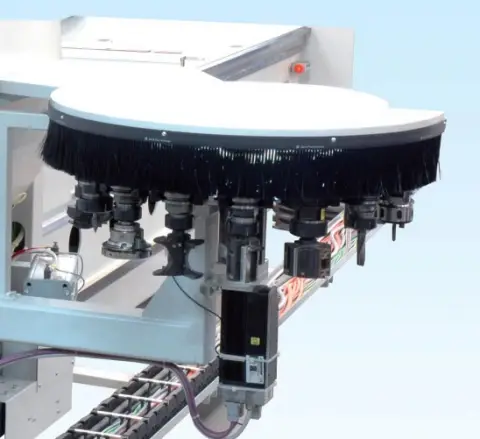

Инструментальный магазин на 12 позиций (станок со стационарным документом)
Инструментальный магазин на 18 позиций (станок с приводным инструментом)
Закрытый кожух
Система ЧПУ Fanuc 0i – TD
Стандартные держатели инструмента
Автоматическая система смазки направляющих с датчиком давления
Помпа подачи СОЖ (3 бар)
Освещение рабочей зоны
Конвейер для удаления стружки
Блокировка двери
Защитное ограждение
3-х цветная сигнальная лампа
Лампа рабочей зоны
Гидравлическая система
Устройство обдува конуса шпинделя при смене инструмента, управляемое M-кодом
Автоматическое отключение питания
Защитные кожухи на направляющих по осям X, Z
Масляное охлаждение шпинделя
Комплект выравнивающих пластин и болтов
Инструмент для обслуживания станка
Руководство по эксплуатации и обслуживанию

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Угловой фиксатор инструмента
Cистема измерения детали
Cистема измерения инструмента
Шлифовальные головки
Воздушный кондиционер электрошкафа
Помпа СОЖ 6 бар
Помпа СОЖ 10 бар
Подача СОЖ через шпиндель
Фильтр для бака СОЖ
Маслоотделитель от СОЖ
Пистолет для подачи воздуха
Пистолет для подачи СОЖ
Оптические линейные шкалы Heidenhain (ось X = 0,005 мм)
Оптические линейные шкалы Heidenhain (ось Z = 0,005 мм)
Оптические линейные шкалы Fagor (ось X = 0,005 мм)
Оптические линейные шкалы Fagor (ось Z = 0,005 мм)
Трансформатор 440 В / 380 В / 220 В
Система измерения инструмента Renishaw
Система измерения заготовки Renishaw
Гидравлический 4-х кулачковый патрон - 1200 мм
OD tool holder - держатель инструмента для проходных резцов, квадрат
ID tool holder - держатель инструмента для расточного инструмента, круг
Boring holder - держатель инструмента для корпусного сверла, круг
Socket holder - держатель инструмента для расточных резцов, квадрат
Taper holder - держатель для резьбонарезного инструмента, круг
Шлифовальные головки типа A
Шлифовальные головки типа B
Угловая головка 90˚, ER40, 4000 об/мин, 47 нм
