Токарные обрабатывающие центры SKMC DL4000M

Бренд: SKMМодель: DL4000MКатегория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Макс. диаметр вращения, мм	790
Макс. диаметр точения, мм	560
Макс. длина точения, мм	878
Макс. диаметр прутка, мм	116,5
Тип направляющих	Скольжения
Угол наклона станины, °	45

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики DL4000M

Параметры обработки

Макс. диаметр вращения, мм	790
Макс. диаметр точения, мм	560
Макс. длина точения, мм	878
Макс. диаметр прутка, мм	116,5

Перемещения

Тип направляющих	Скольжения
Угол наклона станины, °	45
По оси X, мм	352 (77+275)
По оси Z, мм	1105

Шпиндель

Конус	А2-11
Обороты шпинделя, об/мин	2000
Отверстие шпинделя, мм	132
Размер патрона, дюйм	15
Макс. крутящий момент шпинделя, Нм	1611

Двигатель

Двигатель привода главного шпинделя, кВт

30 / 22

Общие характеристики

Система ЧПУ	Fanuc
Приводной инструмент	есть

Задняя бабка

Перемещение задней бабки, мм	1000
Перемещение пиноли задней бабки, мм	120
Конус пиноли задней бабки	MT6
Диаметр пиноли задней бабки, мм	120

Револьверная головка

Тип револьверной головки	12 позиций
Размер державки инструмента, мм	25 х 25
Макс. диаметр расточного инструмента, мм	60
Обороты приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	7,5
Тип крепления инструментальных блоков	BMT75

Габаритные размеры

Длина, мм	2194
Ширина, мм	4654
Высота, мм	2056
Масса, кг	10 100

Описание

Токарные обрабатывающие центры SKMC DL4000M — оборудование SKM. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры DL4000M: отверстие шпинделя — 132 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 790 мм; макс. диаметр точения — 560 мм; макс. длина точения — 878 мм.

Мощность — 7,5 кВт, масса — 10 100 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Сразу продумайте оснастку: резцы, центр, люнет, патрон нужного размера — без неё возможности станка ограничены.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

DL4000M поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

Система ЧПУ FANUC 0i-TF Plus
Система подачи СОЖ
Надёжные электрические компоненты
Автоматический конвейер (ленточный)
Вращающийся центр
Маслоотделитель (сепаратор СОЖ)
Гидравлический 3-х кулачковый патрон

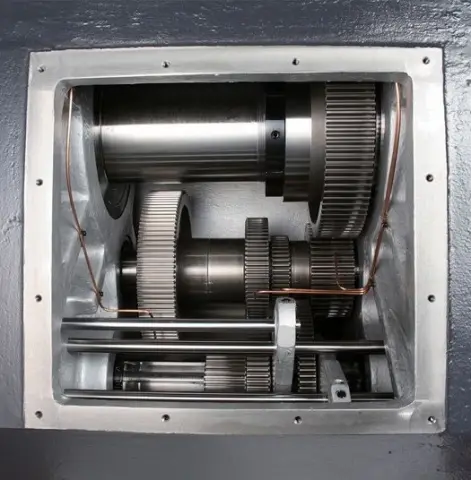

Шпиндель с редукторным приводом – 2000 об/мин

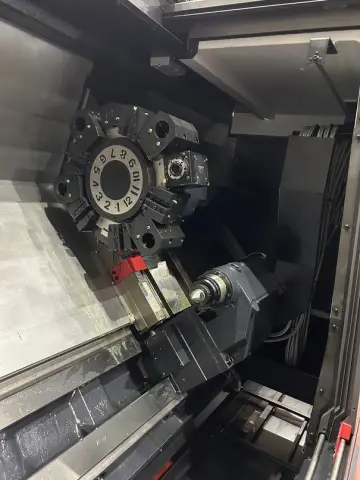

Сервоприводная револьверная головка на 12 позиций с вращающимся инструментом (ВМТ75) / Сервоприводная револьверная головка на 12/10 позиций со статическим инструментом
Ручная задняя бабка
Гидравлическая пиноль задней бабки (программируемая), центр МТ6 - вращающийся
Блок приводной инструмента по оси X (Цанги-ER40) – 1 шт. (для серии М)
Блок приводной инструмента по оси Z (Цанги-ER40) – 1 шт. (для серии М)
Инструментальный блок для наружной обработки
Инструментальный блок для расточного инструмента
Заглушка для U-образного сверла
Инструментальный блок для торцевой обработки
Переходные цилиндрические втулки
Переходные втулки для U-образного сверла
Гидравлическая станция
Электрический шкаф
Полностью закрытая зона обработки
Централизованная автоматическая система смазки
Рабочее освещение
Трехцветная сигнальная лампа
Педали управления гидравлическими узлами
Защита направляющих и ШВП
Порт USB
Регулировочные болты и опоры
Инструмент для обслуживания станка

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Уловитель масляного тумана
Автоматические люнеты
Manual Guide (MGi)
Система автоматического измерения инструмента HPMA (Renishaw)
Программируемая задняя бабка с перемещением от револьвера
Система измерения детали RLP40 (Renishaw)
Оптические линейки Heidenhein
Полуавтоматическая задняя бабка (перемещение револьверной головкой)
Конвейер для стружки с корзиной
Пистолет воздуха / Пистолет СОЖ
Маслоотделитель
Помпа СОЖ 20 бар
MPG-пульт на гибком проводе
Обдув шпинделя воздухом
Кондиционер электрошкафа
Люнет автоматический SMW AUTOBLOCK SLU4 (30-245 мм)
Люнет автоматический TAI WAN AUTOLING TSC-4 (30-245 мм)
Люнет автоматический ATLING AX7i 45-320 мм
Блок приводной по оси Z ВМТ75 (ER40)
Блок приводной по оси X ВМТ75 (ER40)
iHMI- интерфейс

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 10100 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о DL4000M

Какие основные характеристики у DL4000M?

Отверстие шпинделя — 132 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите DL4000M?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на DL4000M?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
