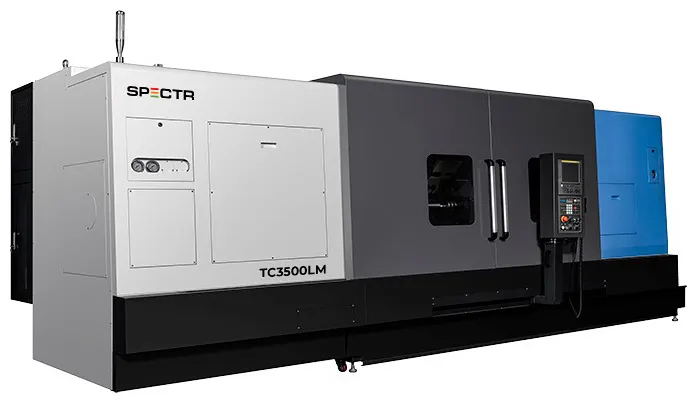

Токарные обрабатывающие центры SPECTR TC TС-3500 — фото 1

Токарные обрабатывающие центры SPECTR TC TС-3500

Бренд: SPECTRМодель: TС-3500Категория: Токарные станки с ЧПУ с наклонной станиной

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр вращения, мм790
Макс. диаметр точения, мм600
Макс. длина точения, мм1500
Макс. диаметр прутка, мм115
По оси X, мм340
По оси Z, мм1600
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики TС-3500

Параметры обработки

Макс. диаметр вращения, мм790
Макс. диаметр точения, мм600
Макс. длина точения, мм1500
Макс. диаметр прутка, мм115

Перемещения

По оси X, мм340
По оси Z, мм1600

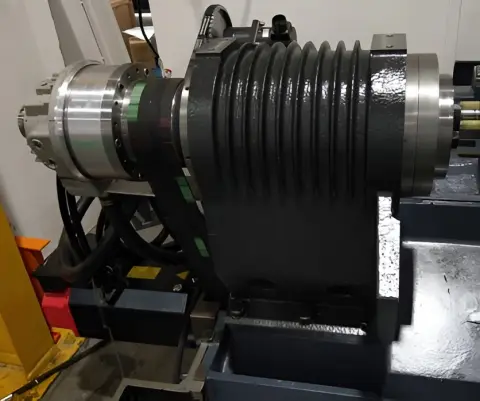

Шпиндель

КонусА2-11
Частота вращения шпинделя, об/мин2 000
Отверстие шпинделя, мм127
Размер патрона, дюйм15”

Инструментальная система

Размер державки инструмента, мм32
Размер державки расточного резца, мм60

Задняя бабка

Перемещение задней бабки, мм120
Конус пиноли задней бабкиМТ6
Диаметр пиноли задней бабки, мм110

Двигатель

Двигатель привода главного шпинделя, кВт22 / 26
Крутящий момент главного шпинделя, Нм858

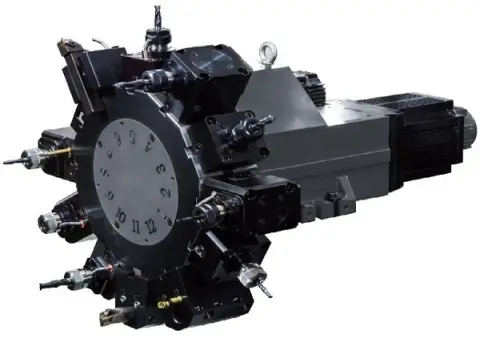

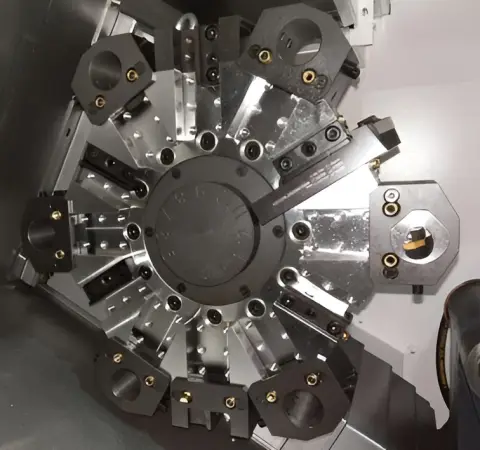

Револьверная головка

Количество инструментов, шт.12

Общие характеристики

Система ЧПУFanuc
Угол наклона станины, град.45
Тип направляющихскольжения

Подача

Ускоренная подача по оси X, м/мин12
Ускоренная подача по оси Z, м/мин12

Точность

Точность позиционирования, мм0,01 / 0,01
Повторяемость, мм0,006 / 0,01

Габаритные размеры

Длина, мм6050
Ширина, мм2300
Высота, мм2520
Масса, кг11 000

Описание

Токарные обрабатывающие центры SPECTR TC TС-3500 — оборудование SPECTR. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры TС-3500: отверстие шпинделя — 127 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 790 мм; макс. диаметр точения — 600 мм; макс. длина точения — 1500 мм.

Масса — 11 000 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

TС-3500 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • ЧПУ FANUC 0i-TF (3 пакет) версии Plus
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер
  • Направляющие скольжения
  • Автоматическая системы измерения инструмента Renishaw HPMA

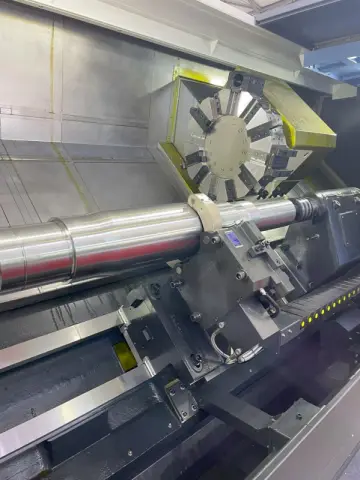

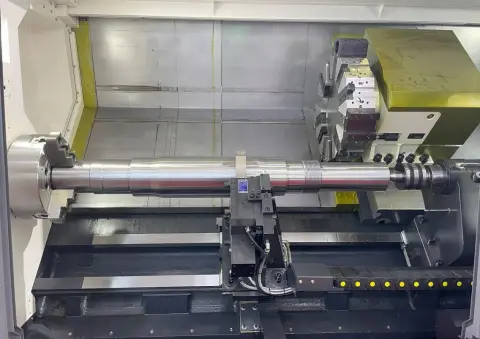

  • Ручной поддерживающий люнет HCS-3 Ø 50-260 мм
  • MPG пульт на гибком проводе
  • Маслоотделитель
  • Трансформатор
  • Пистолет воздуха
  • Пистолет СОЖ с отдельной помпой
  • Программируемая гидравлическая пиноль задней бабки, конус МТ6
  • Система подачи СОЖ 20 бар
  • Кулачки сырые – 1 к-т
  • Кулачки закаленные – 1 к-т
  • Электрический шкаф с теплообменником и полной пылезащитой
  • Гидравлическая станция 5AB
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Рабочее освещение LED
  • Педаль управления гидравлическими узлами
  • Функция жёсткого нарезания резьбы
  • Функция автоматического отключения
  • Защита направляющих и ШВП
  • Порт Ethernet
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Трехцветная сигнальная лампа
  • Система автоматического аварийного отключения
  • Инструкция по эксплуатации на русском языке

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Уловитель готовых деталей
  • Обдув патрона сжатым воздухом
  • Система измерения инструмента
  • Программируемая задняя бабка с сервоприводом
  • Уловитель масляного тумана

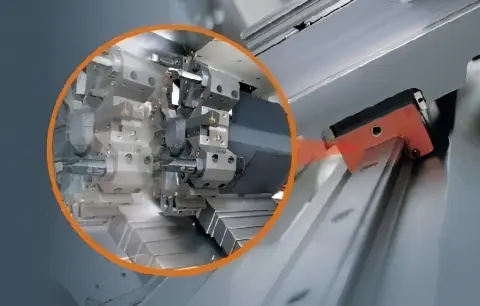

  • Оптические линейки Heidenhein
  • Редуктор ZF
  • Ручной поддерживающий люнет HCS-3 Ø 50-260 мм
  • Гидравлический поддерживающий люнет Ø 50-200 мм
  • Трансформатор
  • Маслоотделитель
  • Помпа СОЖ 20 бар
  • Кондиционер электрошкафа
  • Переходные цилиндрические втулки
  • Переходные конусные втулки (с цилиндра на конус Морзе)
  • Инструментальный блок для наружной осевой обработки
  • Инструментальный блок для расточного инструмента Ø 60 мм
  • Блок стационарный для торцового точения 32 х 32 мм, тип BMT75
  • Блок стационарный расточной Ø 40 мм, тип BMT75
  • Блок приводной по оси Z ВМТ75 (ER40)
  • Блок приводной по оси X ВМТ75 (ER40)
  • Блок приводной BMT75 с изменяемым углом

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 11000 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о TС-3500

Какие основные характеристики у TС-3500?

Отверстие шпинделя — 127 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите TС-3500?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на TС-3500?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
