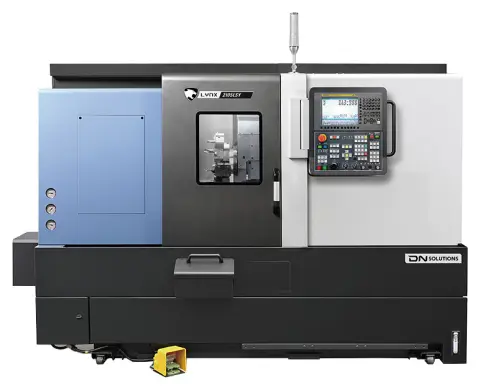

Токарный обрабатывающий центр DN Solutions Lynx 2105LSY — фото 1

Токарный обрабатывающий центр DN Solutions Lynx 2105LSY

Бренд: DN SolutionsМодель: Lynx 2105LSYКатегория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр вращения, мм600
Макс. диаметр точения, мм300
Макс. длина точения, мм510
Макс. диаметр прутка, мм65
Тип направляющихКачения
Угол наклона станины, °30
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики Lynx 2105LSY

Параметры обработки

Макс. диаметр вращения, мм600
Макс. диаметр точения, мм300
Макс. длина точения, мм510
Макс. диаметр прутка, мм65

Перемещения

Тип направляющихКачения
Угол наклона станины, °30
По оси X, мм205
По оси Y, мм105 (±52,5)
По оси Z, мм560
По оси B, °560

Шпиндель

КонусА2-6
Обороты шпинделя, об/мин4500
Отверстие шпинделя, мм76
Размер патрона, дюйм8
Макс. крутящий момент шпинделя, Нм169

Противошпиндель

Противошпиндельесть
Конус противошпинделяA2-4
Обороты противошпинделя, об/мин6000
Диаметр отверстия противошпинделя, мм43
Макс. крутящий момент противошпинделя, Нм46

Двигатель

Двигатель привода главного шпинделя, кВт11 / 15

Общие характеристики

Система ЧПУFanuc
Приводной инструментда
Ось Yесть

Револьверная головка

Тип револьверной головки12 позиций
Размер державки инструмента, мм20 х 20
Макс. диаметр расточного инструмента, мм32
Обороты приводного инструмента, об/мин6000
Мощность приводного инструмента, кВт3,7
Тип крепления инструментальных блоковBMT45P

Габаритные размеры

Длина, мм2880
Ширина, мм1711
Высота, мм1921
Масса, кг4200

Описание

Токарный обрабатывающий центр DN Solutions Lynx 2105LSY — оборудование DN Solutions. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры Lynx 2105LSY: отверстие шпинделя — 76 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 600 мм; макс. диаметр точения — 300 мм; макс. длина точения — 510 мм.

Мощность — 3,7 кВт, масса — 4200 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Сразу продумайте оснастку: резцы, центр, люнет, патрон нужного размера — без неё возможности станка ограничены.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

Lynx 2105LSY поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • ЧПУ FANUC 0i-TF
  • Шпиндель 6000 / 4500 об/мин, 15 / 18,5 кВт
  • Полый гидравлический 3-х кулачковый патрон
  • Комплект мягких кулачков, 4 комплекта
  • Бесконтактный датчик зажима патрона
  • Вращающийся центр для пиноли задней бабки
  • (М - приводная) Револьверная голова на 12 позиций инструмента
  • Стандартный набор блоков и переходных втулок для револьверной головы на 12 позиций
  • Блок приводного инструмента по оси X (ВМТ45P)
  • Блок приводного инструмента по оси Z (ВМТ45P)
  • Электрический шкаф
  • Гидравлическая станция
  • Полностью закрытая зона обработки
  • Задняя бабка с ручным перемещением и гидравлическая пиноль
  • Централизованная автоматическая система смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педаль управления гидравлическими узлами
  • Система подачи СОЖ
  • Защита направляющих и ШВП
  • Блокировочное устройство откатной двери
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Блок приводной по оси X – BMT45P (ER20) (Eppinger)
  • Блок приводной по оси Z – BMT45P (ER20) (Eppinger)
  • Конвейер для стружки (выгрузка справа)
  • Корзина для стружки (110 л)
  • Интерфейс пруткоподатчика
  • Маслоотделитель
  • Программируемая задняя бабка
  • Пистолет СОЖ
  • Пистолет воздуха
  • Помпа СОЖ 20 бар
  • Система измерения инструмента (полуавтоматическая)
  • Система измерения инструмента (автоматическая)
  • Калёные кулачки (комплект)
  • Manual guide I (MGI)
  • iHMI- интерфейс
  • Держатель для U-образного инструмента (сверло/резец)
  • Держатель инструмента для торцевого точения
  • Держатель инструмента для наружного точения
  • Втулка для расточных резцов Ø40 мм, 1 шт.
  • Втулка для U-образного инструмента Ø40 мм, 1 шт.
  • Уловитель готовых деталей
  • Обдув шпинделя воздухом
  • Портативный MPG-пульт
  • Комплект оптических линеек HEIDENHAIN (X/Z)
  • Винтовая интерполяция (опция ЧПУ)

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 4200 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о Lynx 2105LSY

Какие основные характеристики у Lynx 2105LSY?

Отверстие шпинделя — 76 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите Lynx 2105LSY?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на Lynx 2105LSY?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
