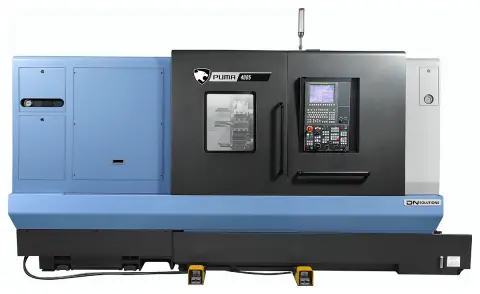

Токарный обрабатывающий центр DN Solutions PUMA 4005

Бренд: DN SolutionsМодель: PUMA 4005Категория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Макс. диаметр вращения, мм	790
Макс. диаметр точения, мм	550
Макс. длина точения, мм	1042
Макс. диаметр прутка, мм	116,5
Тип направляющих	Скольжения
Угол наклона станины, °	45

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики PUMA 4005

Параметры обработки

Макс. диаметр вращения, мм	790
Макс. диаметр точения, мм	550
Макс. длина точения, мм	1042
Макс. диаметр прутка, мм	116,5

Перемещения

Тип направляющих	Скольжения
Угол наклона станины, °	45
По оси X, мм	352 (77+275)
По оси Z, мм	1105

Шпиндель

Конус	А2-11
Обороты шпинделя, об/мин	2000
Отверстие шпинделя, мм	132
Размер патрона, дюйм	15
Макс. крутящий момент шпинделя, Нм	2379

Двигатель

Двигатель привода главного шпинделя, кВт

35 / 22

Общие характеристики

Система ЧПУ

Fanuc

Задняя бабка

Перемещение задней бабки, мм	1000
Перемещение пиноли задней бабки, мм	120
Конус пиноли задней бабки	MT6
Диаметр пиноли задней бабки, мм	120

Револьверная головка

Тип револьверной головки	10 (12) позиций
Размер державки инструмента, мм	32 x 32 / 25 х 25
Макс. диаметр расточного инструмента, мм	60

Габаритные размеры

Длина, мм	2194
Ширина, мм	4654
Высота, мм	2056
Масса, кг	9950

Описание

Токарный обрабатывающий центр DN Solutions PUMA 4005 — оборудование DN Solutions. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры PUMA 4005: отверстие шпинделя — 132 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 790 мм; макс. диаметр точения — 550 мм; макс. длина точения — 1042 мм.

Масса — 9950 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

PUMA 4005 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

ЧПУ FANUC 0i-TF
Шпиндель 3500 / 3000 об/мин, 15 / 18,5 кВт
Полый гидравлический 3-х кулачковый патрон
Комплект мягких кулачков, 4 комплекта
Бесконтактный датчик зажима патрона
Вращающийся центр для пиноли задней бабки
(М - приводная) Револьверная голова на 12 позиций инструмента
Стандартный набор блоков и переходных втулок для револьверной головы на 12 позиций
Электрический шкаф
Гидравлическая станция
Полностью закрытая зона обработки
Задняя бабка с ручным перемещением и гидравлическая пиноль
Централизованная автоматическая система смазки
Рабочее освещение
Трехцветная сигнальная лампа
Педаль управления гидравлическими узлами
Система подачи СОЖ
Защита направляющих и ШВП
Блокировочное устройство откатной двери
Регулировочные болты и опоры
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Блок приводной по оси X – BMT55 (ER25) (Eppinger)
Блок приводной по оси Z – BMT55 ER25) (Eppinger)
Конвейер для стружки (выгрузка справа)
Корзина для стружки (110 л)
Интерфейс пруткоподатчика
Маслоотделитель
Программируемая задняя бабка (перемещение от револьвера)
Пистолет СОЖ
Пистолет воздуха
Помпа СОЖ 20 бар
Система измерения инструмента (полуавтоматическая)
Система измерения инструмента (автоматическая)
Калёные кулачки (комплект)
Manual guide I (MGI)
iHMI- интерфейс
Держатель для U-образного инструмента (сверло/резец)
Держатель инструмента для торцевого точения
Держатель инструмента для наружного точения
Втулка для расточных резцов Ø40 мм, 1 шт.
Втулка для U-образного инструмента Ø40 мм, 1 шт.
Уловитель готовых деталей
Обдув шпинделя воздухом
Портативный MPG-пульт
Комплект оптических линеек HEIDENHAIN (X/Z)
Винтовая интерполяция (опция ЧПУ)

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 9950 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о PUMA 4005

Какие основные характеристики у PUMA 4005?

Отверстие шпинделя — 132 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите PUMA 4005?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на PUMA 4005?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
