Токарный обрабатывающий центр с ЧПУ TAKISAWA EX-308 — фото 1

Токарный обрабатывающий центр с ЧПУ TAKISAWA EX-308

Бренд: TAKISAWAМодель: EX-308Категория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр точения, мм260
Макс. длина точения, мм530
По оси X, мм180
По оси Z, мм530
КонусА2-8
Обороты шпинделя, об/мин4000
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики EX-308

Параметры обработки

Макс. диаметр точения, мм260
Макс. длина точения, мм530

Перемещения

По оси X, мм180
По оси Z, мм530

Шпиндель

КонусА2-8
Обороты шпинделя, об/мин4000
Отверстие шпинделя, мм63
Размер патрона, дюйм8
Макс. диаметр прутка, мм52
Диаметр подшипника шпинделя, мм100

Двигатель

Двигатель привода главного шпинделя, кВт11 / 18,5
Двигатель приводного инструмента, кВт3,7 / 5,5
Двигатель индексации рев. головки, кВт1,2
Двигатель привода оси Х, кВт1,2
Двигатель привода оси Z, кВт2,5

Общие характеристики

Система ЧПУFanuc

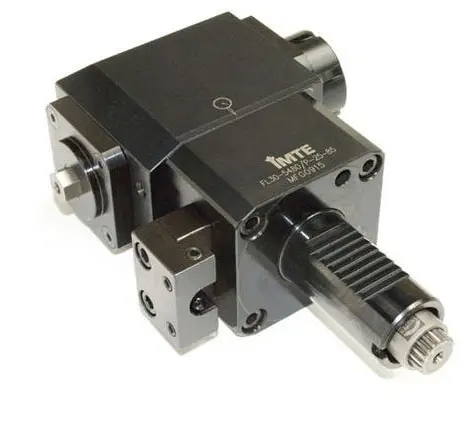

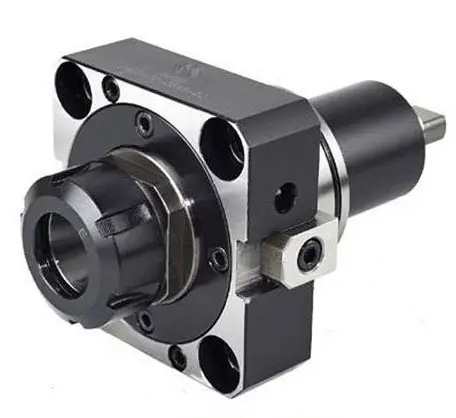

Приводной инструментесть

Задняя бабка

Перемещение задней бабки, мм735
Перемещение пиноли задней бабки, мм100
Конус пиноли задней бабкиМТ.4

Револьверная головка

Тип револьверной головкиBMT
Количество инструментов, шт.Т12
Размер державки инструмента, мм25 х 25
Макс. диаметр расточного инструмента, мм40
Обороты приводного инструмента, об/мин5000
Макс. диаметр приводного инструмента, мм20

Подача

Ускоренная подача по оси X, м/мин20
Ускоренная подача по оси Z, м/мин24

Габаритные размеры

Длина, мм2360
Ширина, мм1745
Высота, мм1970
Масса, кг4300

Описание

Токарный обрабатывающий центр с ЧПУ TAKISAWA EX-308 — оборудование TAKISAWA. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры EX-308: отверстие шпинделя — 63 мм; система ЧПУ — Fanuc; макс. диаметр точения — 260 мм; макс. длина точения — 530 мм; по оси X — 180 мм.

Масса — 4300 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Сразу продумайте оснастку: резцы, центр, люнет, патрон нужного размера — без неё возможности станка ограничены.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

EX-308 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Прямой привод шпинделя с осью С
  • Высокоточный шпиндель

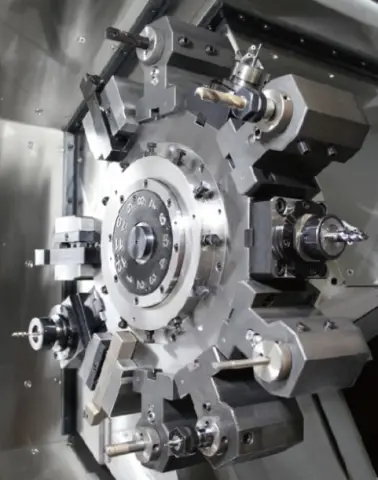

  • Револьверная голова с сервоприводом на 12 инструментов
  • Гидравлический 3-х кулачковый патрон
  • Стойка ЧПУ Fanuc специально разработана для станков Takisawa
  • Гидравлическая пиноль задней бабки
  • Конвейер для стружки
  • Привод главного шпинделя - Fanuc (Япония)
  • Привода по осям x/z - Fanuc (Япония)
  • Шпиндель с редукторной передачей
  • Cервоприводная револьверная головка типа вмт на 12 позиций инструмента
  • Задняя бабка
  • Инструментальный блок для наружной обработки, 2 шт.
  • Инструментальный блок для расточного инструмента, 4 шт.
  • Инструментальный блок для u-образного сверла, 2 шт.
  • Переходные цилиндрические втулки
  • Переходные конусные втулки
  • Переходные втулки под u-образные сверла
  • Электрический шкаф - Fanuc (Япония)
  • Гидравлическая станция
  • Трансформатор
  • Полностью закрытая зона обработки
  • Централизованная автоматическая cистема смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педаль управления гидравлическими узлами
  • Система подачи СОЖ с давлением (3 бар)
  • Мощность помпы подачи СОЖ
  • Защита направляющих по осям X / Z и ШВП
  • Функция автоматического отключения

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Система измерения инструмента
  • Уловитель готовых деталей
  • Цанговый патрон
  • Система диалогового программирования Manual guide для Fanuc
  • Задняя бабка с программируемым перемещением пиноли и корпуса
  • Уловитель паров СОЖ (масляного тумана)
  • Робот-манипулятор
  • Bar feeder (автоподатчик прутка)
  • Bar puller (вытягиватель прутка)
  • Система ЧПУ Fanuc 0i-TD (Япония) + 10,4” LCD монитор c цветным экраном
  • Система ЧПУ Fanuc 0i-TD MGI (Япония) - Manual guide i (диалоговое программирование)
  • Замена гидравлического 3-х кулачкового патрона – 150 мм / 42 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 52 мм на Autoblock (Германия)
  • Увеличения отверстия шпинделя для обработки прутка с 52 мм до 65 мм
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на Strong (Тайвань)
  • Замена гидравлического 3-х кулачкового патрона – 250 мм / 75 мм на Autoblock (Германия)
  • Увеличения отверстия шпинделя для обработки прутка с 75 мм до 90 мм
  • Замена гидравлического 3-х кулачкового патрона – 250 мм / 90 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 300 мм / 90 мм на Autoblock (Германия)
  • Гидравлический цанговый патрон
  • Шпиндель с редукторной передачей
  • Система контроля измерения инструмента (ручная)
  • Система контроля измерения инструмента Renishaw rp3 (автоматическая)
  • Система измерения деталей Renishaw olp40 (автоматическая)
  • Система контроля износа инструмента
  • Счетчик деталей
  • Автоматическая задняя бабка с гидравлическим пинолем
  • Интерфейс для автоподатчика прутка
  • Автоподающее устройство Fedek модели DH-65 (1,2 м)

Видео

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 4300 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о EX-308

Какие основные характеристики у EX-308?

Отверстие шпинделя — 63 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите EX-308?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на EX-308?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
