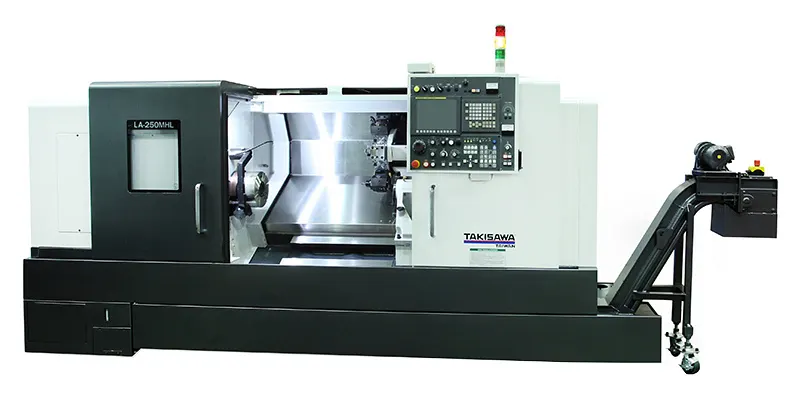

Токарный обрабатывающий центр TAKISAWA LA-300

Бренд: TAKISAWAМодель: LA-300Категория: Токарные станки с ЧПУ с наклонной станиной

Цена по запросу

Под заказ

Макс. диаметр точения, мм	450
Макс. длина точения, мм	1150
Макс. диаметр прутка, мм	90
Диаметр точения, мм	300 (Т10)
Диаметр заготовки, мм	580
По оси X, мм	245

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики LA-300

Параметры обработки

Макс. диаметр точения, мм	450
Макс. длина точения, мм	1150
Макс. диаметр прутка, мм	90
Диаметр точения, мм	300 (Т10)
Диаметр заготовки, мм	580

Перемещения

По оси X, мм	245
По оси Z, мм	1200

Шпиндель

Конус	А2-8
Обороты шпинделя, об/мин	3000
Отверстие шпинделя, мм	102
Размер патрона, дюйм	12 (15)

Двигатель

Двигатель привода главного шпинделя, кВт	18,5 / 22
Крутящий момент главного шпинделя, Нм	878
Двигатель приводного инструмента, кВт	3,7 / 5,5
Крутящий момент приводного инструмента, Нм	54
Двигатель индексации рев. головки, кВт	1,2
Двигатель привода оси Х, кВт	1,8
Двигатель привода оси Z, кВт	2,5

Общие характеристики

Система ЧПУ	Fanuc
Приводной инструмент	да

Задняя бабка

Перемещение задней бабки, мм	1050
Перемещение пиноли задней бабки, мм	150
Конус пиноли задней бабки	МТ.5

Револьверная головка

Тип револьверной головки	Т10
Размер державки инструмента, мм	25 х 25
Макс. диаметр расточного инструмента, мм	50
Макс. диаметр приводного инструмента, мм	26

Подача

Ускоренная подача по оси X, м/мин	16
Ускоренная подача по оси Z, м/мин	20

Габаритные размеры

Длина, мм	3682
Ширина, мм	1870
Высота, мм	1962
Масса, кг	7500

Описание

Токарный обрабатывающий центр TAKISAWA LA-300 — оборудование TAKISAWA. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры LA-300: отверстие шпинделя — 102 мм; система ЧПУ — Fanuc; макс. диаметр точения — 450 мм; макс. длина точения — 1150 мм; макс. диаметр прутка — 90 мм.

Масса — 7500 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

LA-300 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

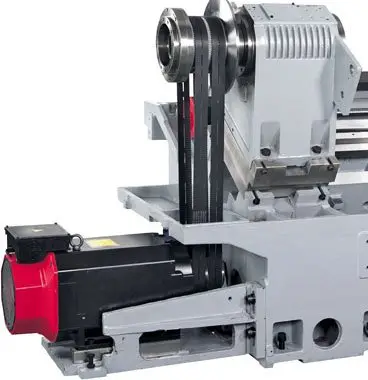

Шпиндельная бабка с ременным приводом
Высокоточный шпиндель

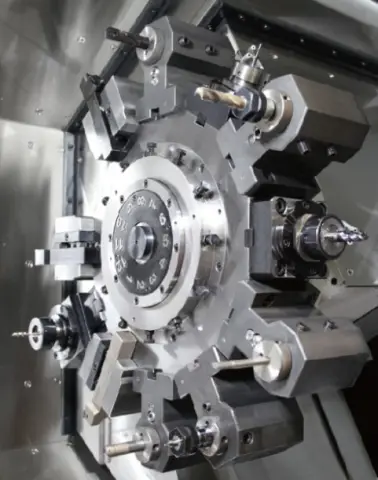

Револьверная голова с сервоприводом на 12 инструментов
Гидравлический 3-х кулачковый патрон
Стойка ЧПУ Fanuc специально разработана для станков Takisawa
Гидравлическая пиноль задней бабки
Конвейер для стружки
ЧПУ Fanuc 0i-T (Япония)
Привод главного шпинделя - Fanuc (Япония)
Привода по осям x / z - Fanuc (Япония)
Гидравлический 3-х кулачковый патрон strong (Тайвань)
Шпиндель с ременной передачей
Сервоприводная револьверная головка типа вмт на 8 / 10 / 12 позиций инструмента
Задняя бабка
Гидравлическая пиноль задней бабки (программируемая)
Инструментальный блок для наружной обработки, 2 шт.
Инструментальный блок для расточного инструмента, 4 шт.
Инструментальный блок для u-образного сверла, 2 шт.
Переходные цилиндрические втулки
Переходные конусные втулки
Переходные втулки под u-образные сверла
Электрический шкаф - Fanuc (Япония)
Гидравлическая станция
Трансформатор
Полностью закрытая зона обработки
Централизованная автоматическая система смазки
Рабочее освещение
Трехцветная сигнальная лампа
Педаль управления гидравлическими узлами
Система подачи СОЖ с давлением (3 бар)

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Шпиндельная бабка с редукторным приводом
Шпиндельная бабка с осью C

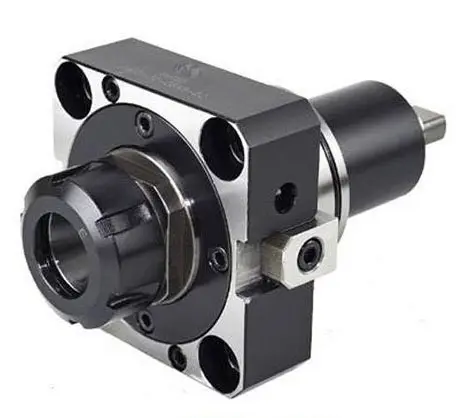

Револьверная голова с сервоприводом и блоками приводного инструмента
Система измерения инструмента
Уловитель готовых деталей
Цанговый патрон
Система диалогового программирования manual guide для Fanuc
Задняя бабка с программируемым перемещением пиноли и корпуса
Уловитель паров СОЖ / масляного тумана
Робот-манипулятор
Bar feeder (автоподатчик прутка)
Bar puller / вытягиватель прутка
Система ЧПУ Fanuc 0i-td (Япония) + 10,4” lcd монитор c цветным экраном
Система ЧПУ Fanuc 0i-td mgi (Япония) - manual guide i (диалоговое программирование)
Замена гидравлического 3-х кулачкового патрона – 150 мм / 42 мм на autoblock (Германия)
Замена гидравлического 3-х кулачкового патрона – 200 мм / 52 мм на autoblock (Германия)
Увеличения отверстия шпинделя для обработки прутка с 52 мм до 65 мм
Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на autoblock (Германия)
Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на strong (Тайвань)
Замена гидравлического 3-х кулачкового патрона – 250 мм / 75 мм на autoblock (Германия)
Увеличения отверстия шпинделя для обработки прутка с 75 мм до 90 мм
Замена гидравлического 3-х кулачкового патрона – 250 мм / 90 мм на autoblock (Германия)
Замена гидравлического 3-х кулачкового патрона – 300 мм / 90 мм на autoblock (Германия)
Гидравлический цанговый патрон
Шпиндель с редукторной передачей
Система контроля измерения инструмента (ручная)
Система контроля измерения инструмента Renishaw rp3 (автоматическая)
Система измерения деталей Renishaw olp40 (автоматическая)
Система контроля износа инструмента
Счетчик деталей

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 7500 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о LA-300

Какие основные характеристики у LA-300?

Отверстие шпинделя — 102 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите LA-300?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на LA-300?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
