Токарный обрабатывающий центр TAKISAWA NEX-105 — фото 1

Токарный обрабатывающий центр TAKISAWA NEX-105

Бренд: TAKISAWAМодель: NEX-105Категория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр точения, мм220 (T8)
Макс. длина точения, мм185
Макс. диаметр прутка, мм42
Диаметр точения, мм200 (T8)
Диаметр заготовки, мм400
По оси X, мм130 (T8)
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики NEX-105

Параметры обработки

Макс. диаметр точения, мм220 (T8)
Макс. длина точения, мм185
Макс. диаметр прутка, мм42
Диаметр точения, мм200 (T8)
Диаметр заготовки, мм400

Перемещения

По оси X, мм130 (T8)
По оси Z, мм200

Шпиндель

КонусFLAT140
Обороты шпинделя, об/мин6000
Отверстие шпинделя, мм53
Размер патрона, дюйм6
Диаметр подшипника шпинделя, мм80

Двигатель

Двигатель привода главного шпинделя, кВт5,5 / 7,5
Двигатель индексации рев. головки, кВт1,2
Двигатель привода оси Х, кВт1,2
Двигатель привода оси Z, кВт1,8

Общие характеристики

Система ЧПУFanuc

Задняя бабка

Перемещение задней бабки, мм150
Перемещение пиноли задней бабки, мм80
Конус пиноли задней бабкиMT3

Револьверная головка

Количество инструментов, шт.T8
Размер державки инструмента, мм20
Макс. диаметр расточного инструмента, мм25

Подача

Ускоренная подача по оси X, м/мин24
Ускоренная подача по оси Z, м/мин30

Габаритные размеры

Длина, мм1440
Ширина, мм1327
Высота, мм1710
Масса, кг2500

Описание

Токарный обрабатывающий центр TAKISAWA NEX-105 — оборудование TAKISAWA. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры NEX-105: отверстие шпинделя — 53 мм; система ЧПУ — Fanuc; макс. диаметр точения — 220 (T8); макс. длина точения — 185 мм; макс. диаметр прутка — 42 мм.

Масса — 2500 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Сразу продумайте оснастку: резцы, центр, люнет, патрон нужного размера — без неё возможности станка ограничены.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

NEX-105 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

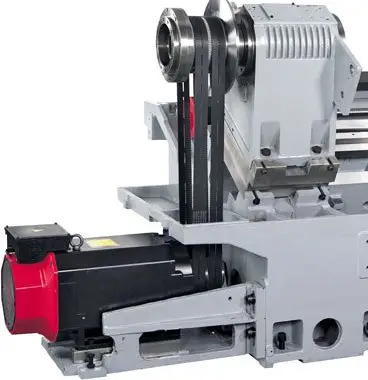

  • Шпиндельная бабка с ременным приводом
  • Высокоточный шпиндель
  • Револьверная голова с сервоприводом на 12 инструментов
  • Гидравлический 3-х кулачковый патрон
  • Стойка ЧПУ Fanuc специально разработана для станков Takisawa
  • Гидравлическая пиноль задней бабки
  • Конвейер для стружки
  • ЧПУ Fanuc 0i-t (Япония)
  • Привод главного шпинделя - Fanuc (Япония)
  • Привода по осям X / Z - Fanuc (Япония)
  • Гидравлический 3-х кулачковый патрон Strong (Тайвань)
  • Шпиндель с редукторной передачей

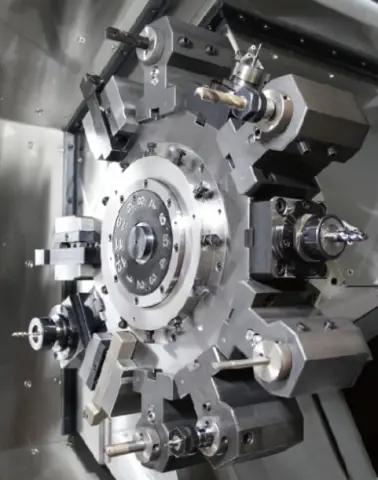

  • Cервоприводная револьверная головка типа вмт на 8/10/12 позиций инструмента
  • Задняя бабка
  • Гидравлическая пиноль задней бабки (программируемая)
  • Инструментальный блок для наружной обработки, 2 шт.
  • Инструментальный блок для расточного инструмента, 4 шт.
  • Инструментальный блок для u-образного сверла, 2 шт.
  • Переходные цилиндрические втулки
  • Переходные конусные втулки
  • Переходные втулки под u-образные сверла
  • Электрический шкаф - Fanuc (Япония)
  • Гидравлическая станция
  • Трансформатор
  • Полностью закрытая зона обработки
  • Централизованная автоматическая cистема смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педаль управления гидравлическими узлами
  • Система подачи СОЖ с давлением (3 бар)

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Шпиндельная бабка с редукторным приводом
  • Шпиндельная бабка с осью "С"

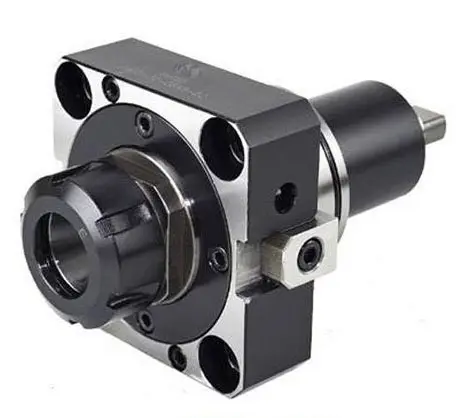

  • Револьверная голова с сервоприводом и блоками приводного инструмента
  • Система измерения инструмента
  • Уловитель готовых деталей
  • Цанговый патрон
  • Система диалогового программирования Manual guide для Fanuc
  • Задняя бабка с программируемым перемещением пиноли и корпуса
  • Уловитель паров СОЖ (масляного тумана)
  • Робот-манипулятор
  • Bar feeder (автоподатчик прутка)
  • Bar puller (вытягиватель прутка)
  • Система ЧПУ Fanuc 0i-td (Япония) + 10,4” lcd монитор c цветным экраном
  • Система ЧПУ Fanuc 0i-td Mgi (Япония) - manual guide i (диалоговое программирование)
  • Замена гидравлического 3-х кулачкового патрона – 150 мм / 42 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 52 мм на Autoblock (Германия)
  • Увеличения отверстия шпинделя для обработки прутка с 52 мм до 65 мм
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на Strong (Тайвань)
  • Замена гидравлического 3-х кулачкового патрона – 250 мм / 75 мм на Autoblock (Германия)
  • Увеличения отверстия шпинделя для обработки прутка с 75 мм до 90 мм
  • Замена гидравлического 3-х кулачкового патрона – 250 мм / 90 мм на Autoblock (Германия)
  • Замена гидравлического 3-х кулачкового патрона – 300 мм / 90 мм на Autoblock (Германия)
  • Гидравлический цанговый патрон
  • Шпиндель с редукторной передачей
  • Система контроля измерения инструмента (ручная)
  • Система контроля измерения инструмента Renishaw rp3 (автоматическая)
  • Система измерения деталей Renishaw olp40 (автоматическая)
  • Система контроля износа инструмента
  • Счетчик деталей

Видео

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 2500 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о NEX-105

Какие основные характеристики у NEX-105?

Отверстие шпинделя — 53 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите NEX-105?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на NEX-105?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
