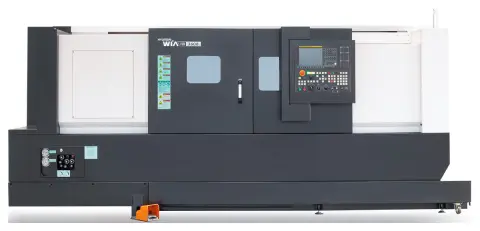

Токарный центр HD3608 — фото 1

Токарный центр HD3608

Бренд: Hyundai WIA MACHINE TOOLSМодель: HD3608Категория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр вращения, мм750
Макс. диаметр точения, мм560
Макс. длина точения, мм1300
Макс. диаметр прутка, мм102
Тип направляющихСкольжения
Угол наклона станины, °30
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики HD3608

Параметры обработки

Макс. диаметр вращения, мм750
Макс. диаметр точения, мм560
Макс. длина точения, мм1300
Макс. диаметр прутка, мм102

Перемещения

Тип направляющихСкольжения
Угол наклона станины, °30
По оси X, мм295
По оси Z, мм1350

Шпиндель

КонусА2-11
Обороты шпинделя, об/мин2500
Отверстие шпинделя, мм115
Размер патрона, дюйм15
Макс. крутящий момент шпинделя, Нм657 / 1123,5 (1014 / 1613)

Двигатель

Двигатель привода главного шпинделя, кВт18,5 / 26 (22 / 35)

Общие характеристики

Система ЧПУFanuc

Задняя бабка

Перемещение задней бабки, мм1350
Перемещение пиноли задней бабки, мм120
Конус пиноли задней бабкиMT5
Диаметр пиноли задней бабки, мм100

Револьверная головка

Тип револьверной головки10 позиций
Размер державки инструмента, мм25 х 25
Макс. диаметр расточного инструмента, мм50

Габаритные размеры

Длина, мм4195
Ширина, мм1978
Высота, мм1857
Масса, кг7200

Описание

Токарный центр HD3608 — оборудование Hyundai WIA MACHINE TOOLS. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры HD3608: отверстие шпинделя — 115 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 750 мм; макс. диаметр точения — 560 мм; макс. длина точения — 1300 мм.

Масса — 7200 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

HD3608 поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Система ЧПУ FANUC 0i-MF (5) Plus
  • Автоматическая система смазки
  • Manual Guide (MGi)
  • Гидравлическая система
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер (цепной)
  • Программируемый корпус задней бабки
  • Система подачи СОЖ через револьвер

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Система измерения инструмента Renishaw
  • Программируемая задняя бабка с отдельным сервоприводом
  • Уловитель масляного тумана
  • Автоматические люнеты
  • Уловитель готовых деталей
  • Автоматическое устройство подачи прутка (Bar Feeder)
  • Оптические линейки
  • Пистолет обдува воздухом и подачи СОЖ
  • Конвейер для стружки
  • Корзина для стружки
  • Интерфейс пруткоподатчика
  • Маслоотделитель
  • Пистолет СОЖ
  • Пистолет воздух
  • Помпа СОЖ 20 бар
  • Трёхцветная сигнальная лампа со звуковым сигналом
  • Автоматическое отключение
  • Калёные кулачки (комплект)
  • Сырые кулачки (комплект)
  • Manual guide I (MGI)
  • iHMI- интерфейс
  • Держатель для U-образного инструмента (сверло/резец)
  • Держатель инструмента для торцевого точения
  • Держатель инструмента для наружного точения
  • Втулка для расточных резцов (Ø40 мм), 1 шт.
  • Втулка для U-образного инструмента (Ø40 мм), 1 шт.
  • Портативный MPG-пульт
  • Винтовая интерполяция (опция ЧПУ)

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 7200 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о HD3608

Какие основные характеристики у HD3608?

Отверстие шпинделя — 115 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите HD3608?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на HD3608?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
