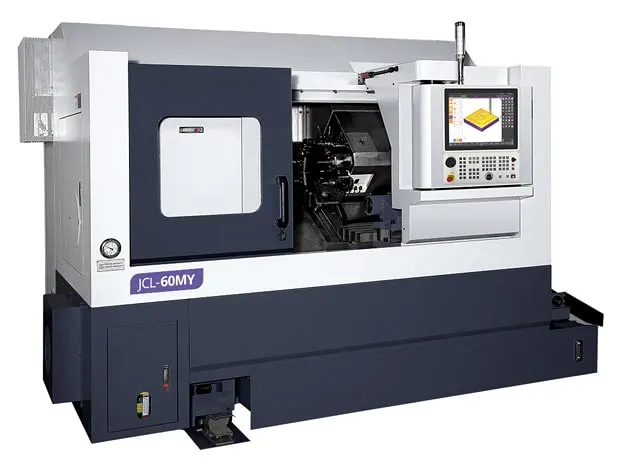

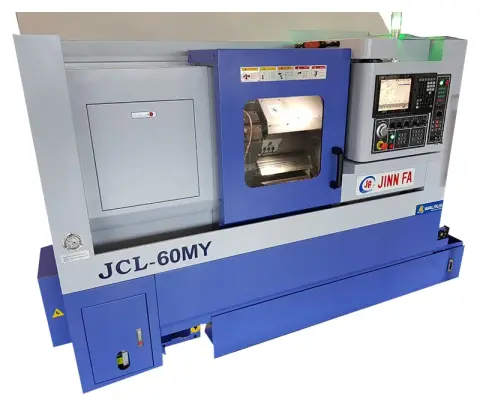

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY

Бренд: JINN FAМодель: JСL-60MYКатегория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Диаметр над станиной, мм	500
Макс. диаметр точения, мм	330
Макс. длина точения, мм	400
Макс. диаметр прутка, мм	60
Сечение державки резца наружного точения, мм	25
Сечение расточного резца, мм	40

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики JСL-60MY

Параметры обработки

Диаметр над станиной, мм	500
Макс. диаметр точения, мм	330
Макс. длина точения, мм	400
Макс. диаметр прутка, мм	60
Сечение державки резца наружного точения, мм	25
Сечение расточного резца, мм	40
Общая потребляемая мощность, кВт	25

Перемещения

Тип направляющих	Линейные
Угол наклона станины, °	45
По оси X, мм	190
По оси Y, мм	120 (± 60)
По оси Z, мм	500
Быстрые перемещения X / Y / Z, м/мин	24

Шпиндель

Мощность шпинделя, кВт	11 / 15
Конус	A2-6
Обороты шпинделя, об/мин	15 - 3500 (10 - 4000 – опция)
Отверстие шпинделя, мм	75
Размер патрона, дюйм	200 (8’’)

Общие характеристики

Система ЧПУ	Fanuc / Mitsubishi
Приводной инструмент	есть
Ось Y	есть

Задняя бабка

Перемещение пиноли задней бабки, мм	100
Конус пиноли задней бабки	Морзе 4

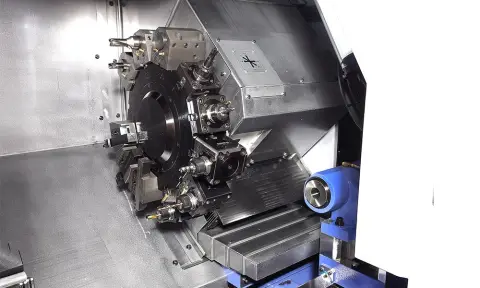

Револьверная головка

Количество позиций в револьверной голове, шт.	12 (BMT55)
Мощность приводного инструмента, кВт	2,2 / 3,7 - Mitsubishi; 3,7 / 5,5 - Fanuc

СОЖ / Гидравлика

Объём резервуара СОЖ, л

120

Габаритные размеры

Длина, мм	2885
Ширина, мм	2006
Высота, мм	2005
Масса, кг	4085

Описание

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY — оборудование JINN FA. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры JСL-60MY: диаметр над станиной — 500 мм; отверстие шпинделя — 75 мм; система ЧПУ — Fanuc / Mitsubishi; макс. диаметр точения — 330 мм; макс. длина точения — 400 мм.

Мощность — 25 кВт, масса — 4085 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

JСL-60MY поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 4085 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о JСL-60MY

Какие основные характеристики у JСL-60MY?

Диаметр над станиной — 500 мм; отверстие шпинделя — 75 мм; система ЧПУ — Fanuc / Mitsubishi. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите JСL-60MY?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на JСL-60MY?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
