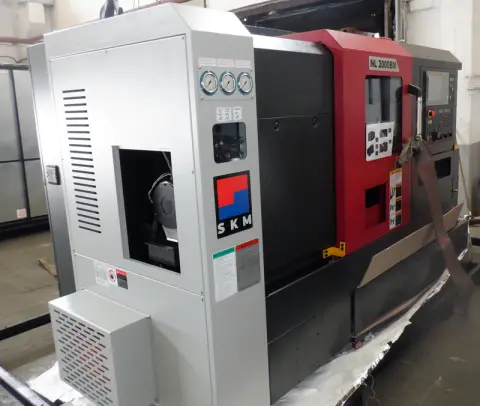

Токарный центр SKM NL 2000BM — фото 1

Токарный центр SKM NL 2000BM

Бренд: SKMМодель: NL 2000BMКатегория: Токарно-фрезерные обрабатывающие центры

Цена по запросу

Под заказ

Рассчитать лизинг
Макс. диаметр вращения, мм570
Макс. диаметр точения, мм381
Макс. длина точения, мм540
Макс. диаметр прутка, мм81
Тип направляющихСкольжения
Угол наклона станины, °45
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики NL 2000BM

Параметры обработки

Макс. диаметр вращения, мм570
Макс. диаметр точения, мм381
Макс. длина точения, мм540
Макс. диаметр прутка, мм81

Перемещения

Тип направляющихСкольжения
Угол наклона станины, °45
По оси X, мм230
По оси Z, мм560

Шпиндель

КонусА2-8
Обороты шпинделя, об/мин3500
Отверстие шпинделя, мм91
Размер патрона, дюйм10
Макс. крутящий момент шпинделя, Нм447

Двигатель

Двигатель привода главного шпинделя, кВт15 / 18,5

Общие характеристики

Система ЧПУFanuc
Приводной инструментда

Задняя бабка

Перемещение задней бабки, мм450
Перемещение пиноли задней бабки, мм80
Конус пиноли задней бабкиMT4, вращающийся центр
Диаметр пиноли задней бабки, мм80

Револьверная головка

Тип револьверной головкиBMT55
Количество инструментов, шт.12
Размер державки инструмента, мм25 х 25 / 40
Макс. диаметр расточного инструмента, мм40
Обороты приводного инструмента, об/мин5000
Мощность приводного инструмента, кВт5,5
Тип крепления инструментальных блоковВМТ55

Габаритные размеры

Длина, мм3140
Ширина, мм1560
Высота, мм1902
Масса, кг3900

Описание

Токарный центр SKM NL 2000BM — оборудование SKM. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры NL 2000BM: отверстие шпинделя — 91 мм; система ЧПУ — Fanuc; макс. диаметр вращения — 570 мм; макс. диаметр точения — 381 мм; макс. длина точения — 540 мм.

Мощность — 5,5 кВт, масса — 3900 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

NL 2000BM поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Система ЧПУ
  • Manual guide (MGI)
  • Токарный патрон
  • Автоматическая система смазки
  • Конвейер для удаления стружки + корзина
  • Программируемая задняя бабка
  • Система подачи СОЖ через револьвер
  • Подготовка для пруткоподатчика (интерфейс)
  • Гидравлическая станция
  • Маслоотделитель (сепаратор СОЖ)
  • Теплообменник для электрошкафа
  • Система измерения инструмента
  • Высокоточное управление осью C
  • Надёжные электрические компоненты
  • Сервоприводная револьверная головка с приводным креплением инструмента на 12 позиций (М - приводные блоки BMT 55)
  • Инструментальный блок для наружной осевой обработки - 3 шт.
  • Инструментальный блок для наружной торцевой обработки - 1 шт.
  • Инструментальный блок для расточного инструмента - 3 шт.
  • Инструментальный блок для u-образного сверла - 1 шт.
  • Переходные цилиндрические втулки (ø10, 12, 16, 20, 25, 32) х ø40 мм
  • Переходные конусные втулки (МТ - 2, МТ - 3) х ø40 мм
  • Блок приводной инструмента по оси x (цанги - ER 25) - 1 шт. (для модификации М)
  • Блок приводной инструмента по оси z (цанги - ER 25) - 1 шт. (для модификации М)
  • Полностью закрытая зона обработки
  • Пистолеты СОЖ и воздуха
  • Регулировочные болты и опоры
  • Комплект закаленных кулачков - 1 шт.
  • Комплект сырых кулачков - 3 шт.

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Уловитель масляного тумана
  • Точение резьбы с произвольной скоростью
  • Уловитель готовых деталей
  • Транспортер деталей
  • Автоподатчик прутка
  • Воздушный обдув шпинделя / рабочей зоны

Видео

Лизинг

Калькулятор лизинга

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 3900 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о NL 2000BM

Какие основные характеристики у NL 2000BM?

Отверстие шпинделя — 91 мм; система ЧПУ — Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите NL 2000BM?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на NL 2000BM?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
