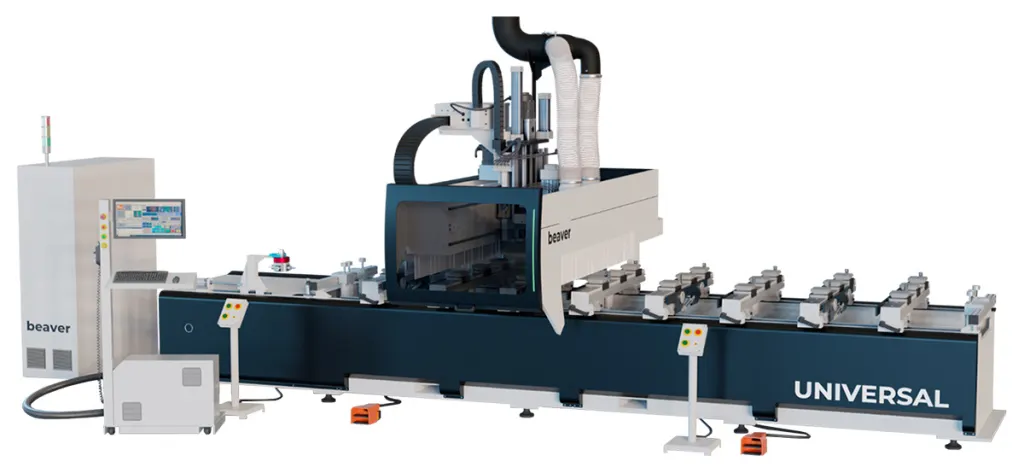

Универсальные обрабатывающие центры с ЧПУ Beaver UNIVERSAL-L TPA — фото 1

Универсальные обрабатывающие центры с ЧПУ Beaver UNIVERSAL-L TPA

Бренд: EXCITECHМодель: UNIVERSAL-L TPAКатегория: Обрабатывающие центры с ЧПУ на траверсах

Цена по запросу

Под заказ

Рассчитать лизинг
Размер зоны обработки, мм4300 x 1260
Тип рабочего столаСистема перемещающихся траверс Schmalz
Тип передачи по осям X, YШестерня-рейка (косозубая)
Тип передачи по оси ZШВП
Тип электродвигателейсерводвигатели Yaskawa
Тип смены инструментаавтоматическая
Все характеристики →
  • Доставка по всей России транспортной компанией
  • Выезд специалиста: пусконаладка и обучение
  • Гарантия производителя

Характеристики UNIVERSAL-L TPA

Параметры обработки

Размер зоны обработки, мм4300 x 1260
Тип рабочего столаСистема перемещающихся траверс Schmalz

Перемещения

Тип передачи по осям X, YШестерня-рейка (косозубая)
Тип передачи по оси ZШВП
Тип электродвигателейсерводвигатели Yaskawa

Шпиндель

Тип смены инструментаавтоматическая
Мощность, кВт12
Частота вращения, об/мин24 000
Тип охлаждениявоздушное
Инструментальный патронHSK 63F (Цанга ER40)

Параметры осей

Рабочий ход по осям X / Y / Z, мм4300 / 1260 / 100

Сверлильная группа

Количество сверлильных шпинделей. Вертикальные, шт.5 + 4
Количество сверлильных шпинделей. Горизонтальные, вдоль оси X , шт.2 + 2
Количество сверлильных шпинделей. Горизонтальные, вдоль оси Y , шт.2 + 2

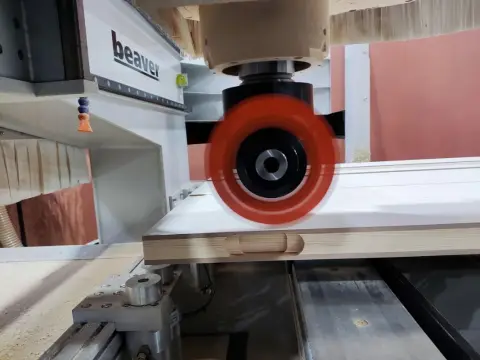

Количество сверлильных шпинделей. Пазовальная пила D внеш / D посад, ммвдоль оси X

Общие характеристики

Количество траверс, шт.8
Количество вакуумных подушек, шт.24
Количество мест в магазине, шт.8 / 12 / 16
Тип датчика калибровки инструментаавтоматический
Общая мощность, кВт22
Скорость холостого хода по осям X / Y / Z, м/мин80 / 60 / 25
Мощность шпинделя вертикального, кВт12
Система управленияTPA
Тип инструментального магазинаревольверный на портале
Мощность вакуумного насоса, кВт4
Производительность вакуумного насоса, м³/ч160
Мощность мотора сверлильной группы, кВт1,7

Коммуникации

Напряжение, В380 В
Частота тока, Гц50

Транспортировочные габариты

Длина, мм7100
Ширина, мм2350
Высота, мм2500
Вес брутто, кг5560

Описание

Универсальные обрабатывающие центры с ЧПУ Beaver UNIVERSAL-L TPA — оборудование EXCITECH. Назначение: производство корпусной и мягкой мебели — раскрой плит, облицовка кромки, присадка, фрезерование, прессование и упаковка.

Основные параметры UNIVERSAL-L TPA: напряжение — 380 В; мощность — 12 кВт; общая мощность — 22 кВт; размер зоны обработки — 4300 x 1260; частота вращения — 24 000 об/мин.

Питание — 380 В, мощность — 12 кВт, масса — 5560 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Станки мебельного участка работают в связке: раскрой, кромка и присадка должны совпадать по форматам и производительности.

Заложите в проект аспирацию и компрессор — без них кромкооблицовочные и фрезерные станки не выйдут на паспортную производительность.

Перед заказом сверьте с вашей задачей формат и толщину плит, производительность, тип управления и требования к аспирации и сжатому воздуху. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

UNIVERSAL-L TPA поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

  • Система перемещающихся траверс
  • Безшланговые вакуумные подушки Schmalz, Германия
  • 4 независимых рабочих зоны

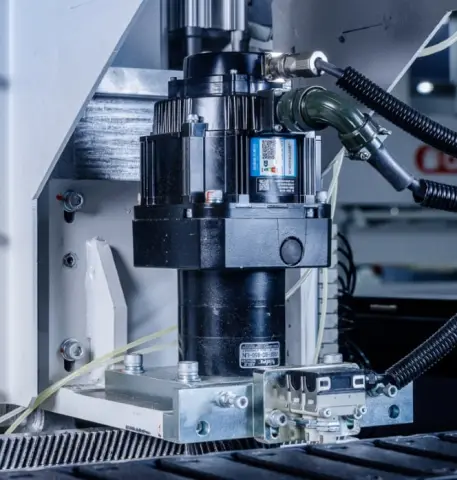

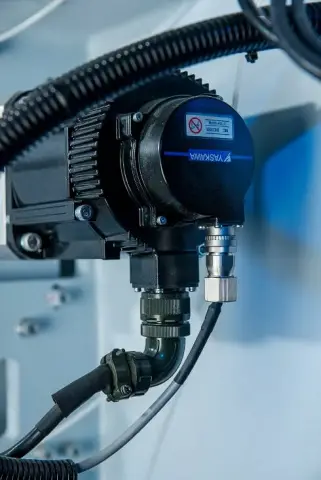

  • Серводвигатели и серводрайверы YASKAWA, Япония
  • Усиленные закаленные косозубые рейки premium класса по осям X, Y (комплект)
  • Призматические линейные направляющие увеличенного сечения Premium-класса THK, Япония по осям X, Y, Z (комплект)
  • Линейные подшипники с интегрированной картриджной системой очистки направляющих и смазки Premium-класса THK–LACS, Япония по осям X, Y, Z (комплект)
  • Безлюфтовые необслуживаемые планетарные редукторы SHIMPO-Nidec, Япония по осям X, Y
  • Прецизионная шариковинтовая передача PMI, Тайвань по оси Z
  • Усиленная шпиндельная площадка для установки сверлильноприсадочной головы

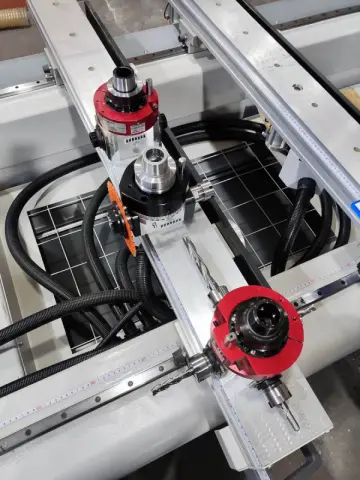

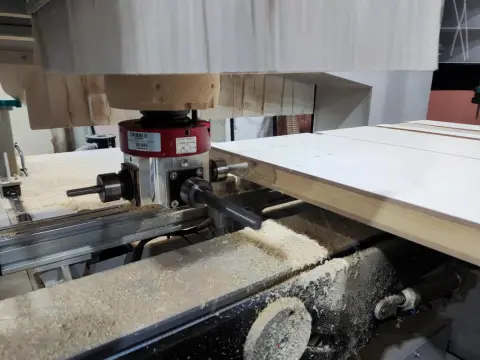

  • Сверлильноприсадочная голова CS

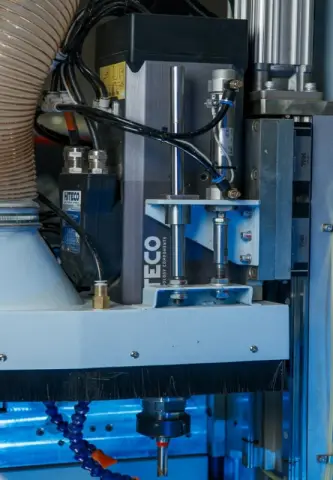

  • Электрошпиндель с независимым воздушным охлаждением, 12 кВт, 24 000 об/мин HITECO, Италия под инструментальный патрон HSK63F
  • Инвертер для плавного изменения оборотов шпинделя DELTA, Тайвань

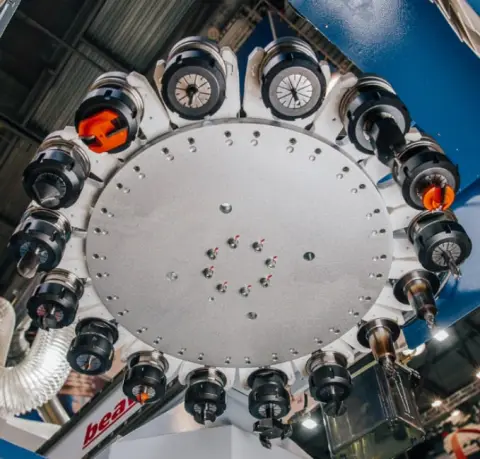

  • Инструментальный магазин тарельчатого типа на консоли, 16 позиций под патроны HSK63
  • Дополнительный магазин для тяжелых агрегатов
  • Электрокомпоненты шкафа управления SCHNEIDER, Германия
  • Принудительная вентиляция шкафа управления
  • Кабелеукладчики закрытого типа
  • Пакет безопасности (аварийные кнопки на стойке и портале)
  • Стойка ЧПУ TPA, Италия (Albatros, WSCM, TpaCAD, TECNOMANAGER)
  • Выносной пульт управления для активации вакуумных зон для работы в 2-зонном режиме
  • Защитный кожух на консоли
  • Пластинчато-роторный вакуумный насос увеличенной производительности, 4 кВт, 160 м3/ч
  • Комплект оснастки для подключения системы аспирации (кожухи, промежуточные воздуховоды, управляемые шиберные заслонки)
  • Инструментальный патрон HSK63F, Италия
  • Комплект цанг ER40, 4 шт.
  • Комплект ключей для обслуживания оборудования
  • Комплект тестовых фрез для обработки дерева/МДФ/ДСП (4 фрезы)
  • Ящик для инструмента
  • Кронштейн для фиксации инструментального патрона для смены инструмента в патроне «Lock knife block»

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

  • Управляемая ось С HSD
  • Магазин для тяжелых агрегатов

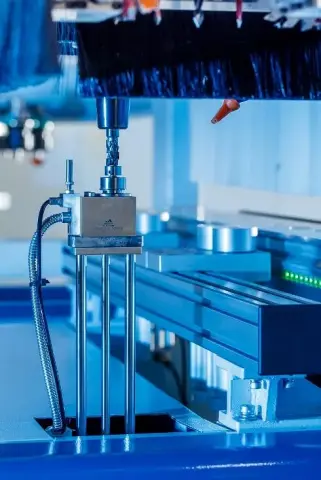

  • Двухпозиционный автоматический датчик измерения длины инструмента
  • Система помощи при базировании вакуумных подушек за счет светодиодных лент
  • Сверлильно-присадочная голова
  • Лента-транспортер для удаления стружки
  • Дополнительные вакуумные модули SCHMALZ
