Электроэрозионные станки

59 товаров · от 346 808 ₽

Электроэрозионный станок снимает металл не резцом, а серией электрических разрядов между электродом и деталью в среде диэлектрика. Так обрабатывают закалённую сталь, твёрдый сплав и любые токопроводящие материалы — сложные контуры, узкие пазы, острые внутренние углы. В каталоге 59 моделей от 346 808 ₽: проволочно-вырезные, копировально-прошивные и супердрели. Ход стола — 250–800 мм, допустимая нагрузка на стол — 300–1 500 кг, наибольшая высота реза — до 600 мм. Станки нужны штамповым и инструментальным участкам.

Не уверены, какая модель подойдёт?

Опишите задачу — материал, толщину или сечение, длину детали и объём. Подберём 2–3 варианта с ценой, сроком и доставкой.

Виды электроэрозионных станков

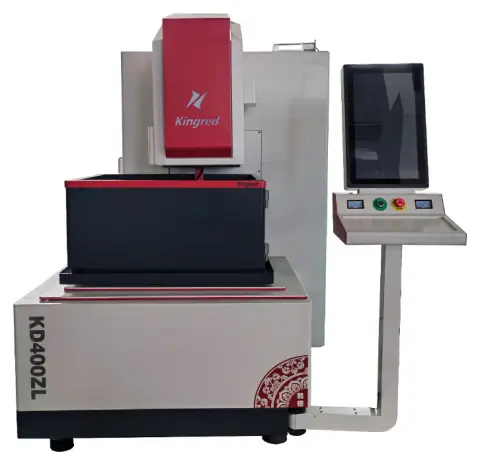

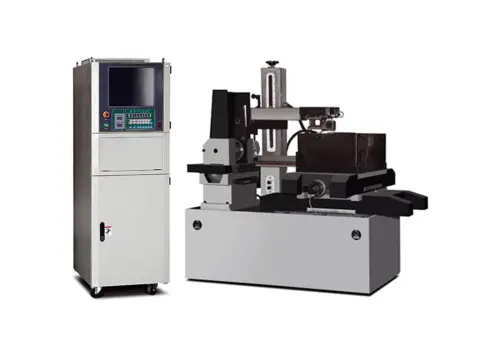

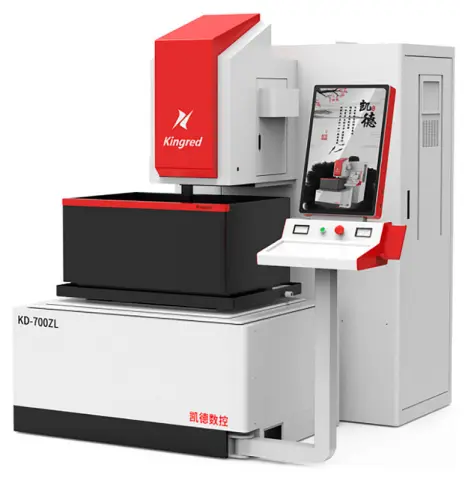

Проволочно-вырезные станки режут деталь насквозь тонкой проволокой, которая движется по программе. Однопроходные модели с быстрой перемоткой используют молибденовую проволоку диаметром около 0,18 мм: она ходит туда-обратно и служит долго. Многопроходные станки делают после чернового реза несколько чистовых проходов со смещением — точность и шероховатость заметно лучше. Все современные вырезные машины — это станки с ЧПУ.

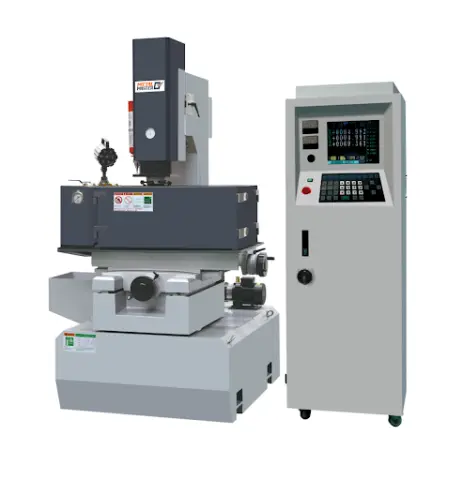

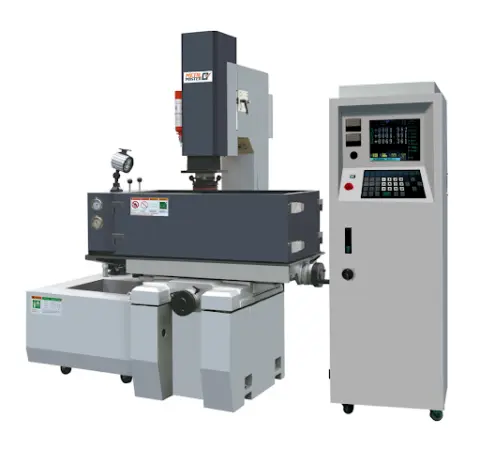

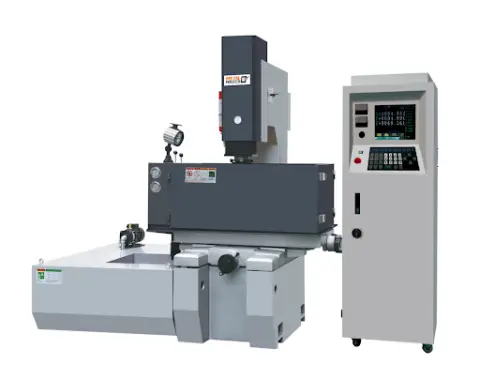

Копировально-прошивные станки работают электродом из меди или графита, форма которого «копируется» в заготовку. Так получают глухие полости пресс-форм, рёбра, рельефы и надписи. Диэлектриком здесь служит масло.

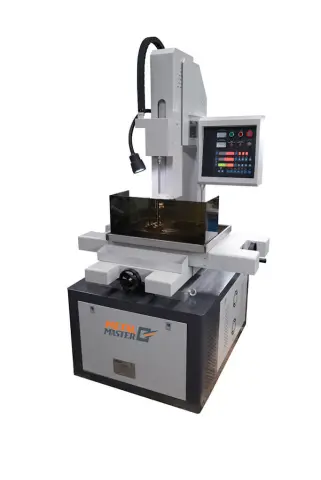

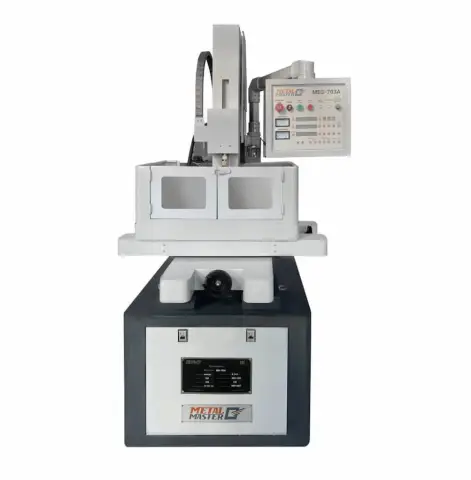

Супердрели прошивают малые отверстия трубчатым электродом с подачей жидкости через него. Основная задача — стартовые отверстия под проволоку в закалённых заготовках, а также отверстия в твёрдых сплавах и удаление сломанных метчиков.

Как выбрать электроэрозионный станок

Ходы и нагрузка. Рабочий ход стола в каталоге — 250–800 мм, допустимая масса детали — 300–1 500 кг, наибольшая высота реза — 300–600 мм. Берите ход с запасом к самой крупной плите штампа.

Точность и шероховатость. Однопроходный станок режет быстрее и дешевле в работе, многопроходный даёт чистую поверхность без доводки. Сравнивайте паспортные значения точности и шероховатости при одинаковой высоте реза.

Диэлектрик. Станки с молибденовой проволокой работают на водной эмульсии, машины с латунной проволокой — на деионизированной воде, прошивные — на масле. От этого зависят фильтры, расход и требования к помещению.

ЧПУ и программирование. Контур готовят в CAD/CAM-программе, затем передают в стойку. Уточните, в каком формате станок принимает программы и есть ли обучение для оператора.

Проволока и автозаправка. Диаметр проволоки определяет минимальный радиус во внутреннем углу. Автоматическая заправка экономит время, если в детали много контуров со стартовыми отверстиями. Для реза с уклоном нужны дополнительные оси наклона проволоки.

Для каких задач

  • Штампы: матрицы, пуансоны и съёмники вырубных и гибочных штампов.
  • Пресс-формы: полости, рёбра, знаки — на прошивных станках.
  • Точные детали: шестерни, шлицевые втулки, профильные шаблоны, детали из твёрдого сплава.
  • Ремонт: удаление сломанного инструмента, восстановление оснастки.

Станок электроэрозионной резки металла дополняет фрезерные станки и токарные станки с ЧПУ: грубую форму делают резанием, а после закалки доводят эрозией.

Цены и от чего зависит стоимость

Модели каталога стоят от 429 968 ₽ до 2,6 млн ₽, по рынку производственные машины продаются за 1,2–6 млн ₽.

Класс станкаПараметрыЦенаДля кого
Проволочно-вырезной однопроходныймолибденовая проволока, ход до 800 ммнижняя и средняя часть каталогаштамповые участки, ремонт оснастки
Проволочно-вырезной многопроходныйчистовые проходы, лучшая шероховатостьверх каталога и рынок до 6 млн ₽инструментальное производство
Копировально-прошивной и супердрельэлектрод, масло или трубчатый электродзависит от хода и генераторапресс-формы, стартовые отверстия

Цену определяют ходы по осям, генератор, число проходов, система ЧПУ, фильтрация и автоматизация. Модели с витрины — в уценке.

Типичные ошибки при покупке

  1. Не считают расходники. Проволока, фильтры, ионообменная смола для воды, эмульсия и направляющие — постоянная статья расходов.
  2. Не готовят помещение: для точной резки нужны стабильная температура и отдельная линия питания.
  3. Выбирают однопроходный станок под детали, которым нужна чистая поверхность без доводки.

Инженер отвечает. Мы советуем посчитать стоимость часа реза до покупки — вместе с проволокой, фильтрами и электроэнергией. И заранее заказать запас расходников: фильтр для электроэрозионного станка и проволока нужны с первого дня.

Бренды в каталоге

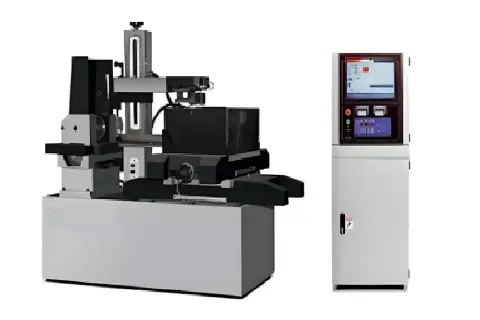

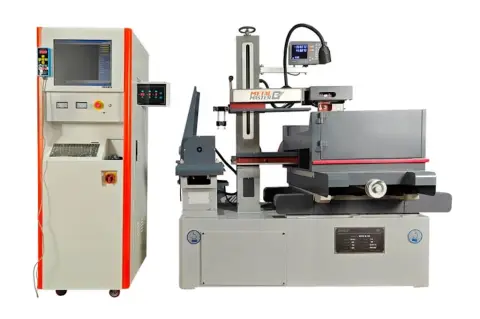

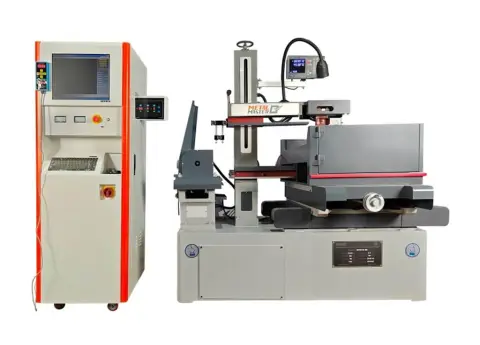

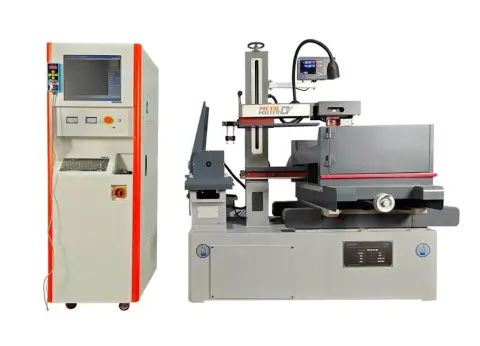

В разделе — электроэрозионные станки Metal Master. В поиске часто встречаются обозначения DK77 и DK7745: так по китайской системе индексации называют проволочно-вырезные станки с быстрой перемоткой молибденовой проволоки, а последние цифры связаны с размером стола. Сокращение EDM — английское название электроэрозионной обработки. Принцип работы и устройство разобраны в материале об электроэрозионных станках, порядок выбора — в статье «Как выбрать электроэрозионный станок».

Доставка, запуск, сервис, лизинг

Отгружаем со склада в Московской области, обычно в течение 3 рабочих дней после оплаты. Станок едет через Деловые линии, ПЭК, СДЭК или Байкал по тарифу ТК; для разгрузки нужны погрузчик или кран. Подробности — на странице доставки.

Наш специалист по договорённости выезжает на объект: установка, пусконаладка и обучение оператора работе со станком и программами. Гарантия производителя — 1 год, условия на странице гарантии.

Юрлицу выставляем счёт — порядок в разделе оплаты. Электроэрозионный станок можно оформить в лизинг через партнёров.

Вопросы и ответы

Как работает электроэрозионный станок?

Между электродом и деталью подают импульсы тока от генератора. В узком зазоре, заполненном диэлектриком, проскакивают искровые разряды, каждый расплавляет и испаряет крошечный объём металла. Жидкость охлаждает зону и уносит продукты эрозии. Электрод — проволока или фасонный инструмент — не касается детали, поэтому твёрдость материала на резку не влияет.

Как выбрать электроэрозионный станок под задачу и материал?

Для сквозных контуров — матриц, пуансонов, шестерён — нужен проволочно-вырезной станок, для глухих полостей пресс-форм — копировально-прошивной. Размер стола и высота реза определяются самой крупной деталью. Если важна поверхность без доводки, выбирайте многопроходный станок. Материал значения почти не имеет: эрозия режет любой токопроводящий металл и твёрдый сплав.

Чем отличаются модели по цене в 2–3 раза?

Генератором, числом проходов, точностью механики и автоматизацией. Однопроходный станок с молибденовой проволокой стоит дешевле, но даёт грубую поверхность. Многопроходный с точными направляющими и продвинутым генератором режет чище и точнее. Цену поднимают автозаправка проволоки, оси наклона для реза с уклоном, система фильтрации и большие ходы стола.

Какое напряжение и мощность нужны — хватит ли 220 В?

Большинство электроэрозионных станков подключают к трёхфазной сети 380 В, но есть и модели на 220 В — смотрите паспорт. Там же указана потребляемая мощность: по ней электрик подберёт кабель и автомат. Для эрозии важна стабильность сети и надёжное заземление: просадки напряжения ухудшают качество реза и могут остановить обработку.

Что входит в комплект и какая оснастка нужна сразу?

Состав поставки конкретной модели указан в карточке. Для работы проволочно-вырезного станка сразу понадобятся проволока, рабочая жидкость или смола, фильтры, прижимы для детали и приспособление для выверки проволоки. Для прошивного станка — электроды и масло. Список расходников на первый месяц мы составляем вместе с подбором станка.

Как проходят доставка, приёмка и пусконаладка?

Станок отгружаем со склада в Московской области, обычно в течение 3 рабочих дней после оплаты, и передаём в Деловые линии, ПЭК, СДЭК или Байкал. При получении осмотрите упаковку на терминале, при повреждениях составьте акт с представителем ТК. Затем станок устанавливают и подключают, а пусконаладку и обучение по договорённости проводит наш специалист.

Можно ли купить в лизинг или по счёту с НДС?

Да, электроэрозионный станок можно оформить в лизинг через наших партнёров — условия зависят от лизинговой компании и финансового положения покупателя. Юрлицу выставляем счёт на оплату, вопросы по НДС и реквизитам уточните у менеджера при запросе. Порядок оплаты описан на странице оплаты, условия лизинга — на странице лизинга.
