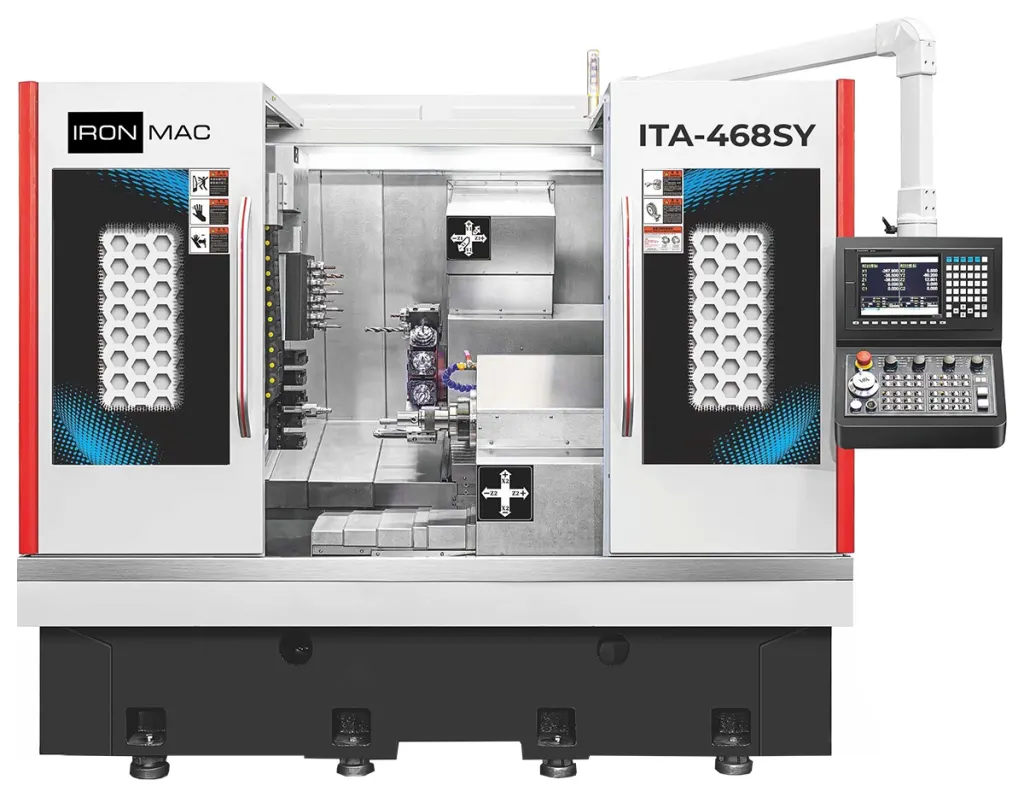

Токарный автомат с ЧПУ IRONMAC ITA-468SY

Бренд: IRONMACМодель: ITA-468SYКатегория: Токарные автоматы с ЧПУ

Цена по запросу

Под заказ

Макс. диаметр вращения, мм	450
Макс. диаметр прутка, мм	46
Рабочие перемещения X1 / X2, мм	570 / 590
Рабочие перемещения Y1 / Y2, мм	140 / 540
Рабочие перемещения Z1 / Z2, мм	450 / 300
Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм	25

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики ITA-468SY

Параметры обработки

Макс. диаметр вращения, мм	450
Макс. диаметр прутка, мм	46

Перемещения

Рабочие перемещения X1 / X2, мм	570 / 590
Рабочие перемещения Y1 / Y2, мм	140 / 540
Рабочие перемещения Z1 / Z2, мм	450 / 300
Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм	25
Мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2, кВт	3,1

Шпиндель

Конус	А2-5
Размер патрона, дюйм	6
Наружный диаметр подшипника шпинделя, мм	56

Противошпиндель

Конус противошпинделя	А2-5
Обороты противошпинделя, об/мин	6000
Диаметр отверстия противошпинделя, мм	56
Мощность противошпинделя, кВт	5,5

Точностные характеристики

Точность индексации оси C1 / C2 (позиционирование), °	± 0,002
Точность позиционирования по осям, мм	0,003
Точность / повторяемость по осям, мм	0,002

Общие характеристики

Система ЧПУ	Syntec / Fanuc
Макс. диаметр обработки главного шпинделя, мм	400
Макс. длина обработки, мм	400
Общее кол-во инструментальных позиций, шт.	25
Число осей управления, шт.	10
Частота вращения шпинделя, об/мин	6000
Мощность двигателя главного шпинделя, кВт	7,5
Наличие противошпинделя	да
Емкость бака гидравлической системы, л	60
Объём бака СОЖ, л	150

Револьверная головка

Количество позиций в револьверной голове, шт.	12 (BMT 55)
Размер державки инструмента, мм	25 х 25
Мощность приводного инструмента, кВт	3,9

Габаритные размеры

Длина, мм	2600
Ширина, мм	2200
Высота, мм	2250
Масса, кг	5480

Описание

Токарный автомат с ЧПУ IRONMAC ITA-468SY — оборудование IRONMAC. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры ITA-468SY: система ЧПУ — Syntec / Fanuc; макс. диаметр вращения — 450 мм; макс. диаметр прутка — 46 мм; быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2 — 25 мм; мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2 — 3,1 кВт.

Мощность — 3,1 кВт, масса — 5480 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ITA-468SY поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

Система ЧПУ Syntec 200 TB
Освещение рабочей зоны LED
3-х цветная сигнальная лампа
Педаль управления гидравлической системой зажима
Система подачи СОЖ
Автоматическая система смазки
Закрытая зона обработки

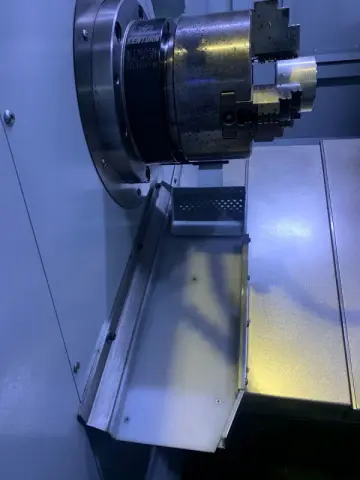

Гидравлический 3-х кулачковый патрон - 2 шт.
Цанговый гидравлический патрон - 2 шт.

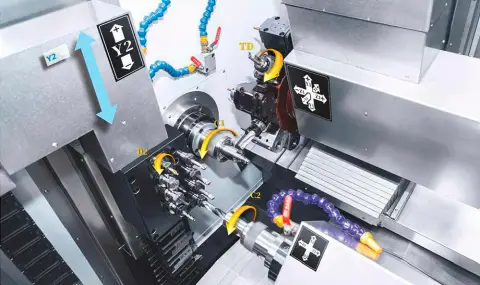

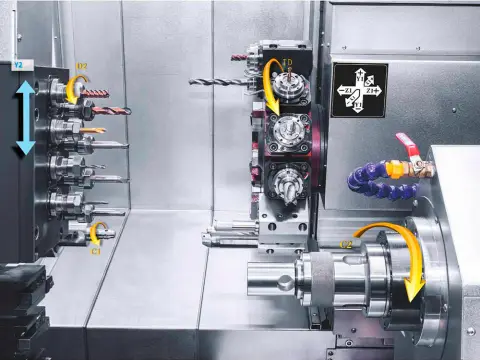

12-ти позиционная приводная револьверная гидравлическая инструментальная головка BMT55 с Y1-осью
Блок приводной угловой 90° BMT55 - 1 шт
Блок приводной прямой BMT55 - 1 шт
Блок статический для расточного инструмента BMT55 - 3 шт.
Блок статический для торцевой токарной обработки BMT55 - 3 шт.
4-х позиционный осевой приводной инструмент с Y2-осью
4-х позиционный осевой статический инструмент с Y2-осью
5-ти позиционный суппорт для токарной обработки в противошпинделе с Y2-осью
Теплообменник
Интерфейс для подключения автоподатчика
Трансформатор
Конвейер для сбора стружки с тележкой
Комплект инструментов для обслуживания станка
Документация на станок

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Автоподатчик прутка Fedek DH65L S2 (1,5 м)
Проставка для автоподатчика прутка CO65-S (1,5 м)
Система ЧПУ Fanuc 0i-TF (привода и двигатели)
Уловитель и конвейер готовых деталей
Цанга 173E под круг (Ø от 2 до 42 мм)
Цанга 173E под квадрат (Ø от 3 до 29 мм)
Цанга 173E под шестигранник (Ø от 1 до 36 мм)
Цанга 177E под круг (Ø от 2 до 52 мм)
Цанга 177E под квадрат (Ø от 3 до 36 мм)
Цанга 177E под шестигранник (Ø от 1 до 45 мм)
Помпа СОЖ высокого давления - 30 бар
Блок приводной прямой BMT55
Блок приводной угловой 90° BMT55
Блок приводной угловой 90° двухсторонний BMT55
Блок статический для расточного инструмента BMT55
Блок статический для торцевой токарной обработки BMT55

Видео

Лизинг

Калькулятор лизинга

Стоимость оборудования, ₽Аванс: 20 % — 200 000 ₽Срок: 36 мес.Ставка, % годовых

Платёж в месяц

29 731 ₽

Всего по договору ≈ 1 270 311 ₽

Ориентировочный расчёт. Точные условия — у лизинговой компании после рассмотрения заявки.

Доставка, оплата, запуск

Поставляем со склада поставщика — срок поставки уточним при заказе. До вашего города везёт транспортная компания: Деловые линии, ПЭК, СДЭК или Байкал; стоимость — по тарифу перевозчика, рассчитаем в КП (вес модели — 5480 кг). Самовывоз со склада — по согласованию.

Оплата по счёту для юрлиц и ИП, для частных покупателей — по счёту или по согласованию с менеджером. Оборудование от 100 тыс. ₽ можно оформить в лизинг через партнёров. Подробнее — доставка, оплата, гарантия и сервис.

Если нужна помощь с запуском, наш специалист выедет на объект: проверит установку, проведёт пусконаладку и покажет работу на ваших деталях. Условия выезда согласуем заранее.

Вопросы о ITA-468SY

Какие основные характеристики у ITA-468SY?

Система ЧПУ — Syntec / Fanuc. Полная таблица — в разделе «Характеристики»; паспорт модели пришлём по запросу.

Как быстро вы отгрузите ITA-468SY?

Модель поставляется под заказ. Срок поставки и стоимость доставки до вашего города укажем в коммерческом предложении.

Какая гарантия на ITA-468SY?

Гарантия производителя — срок зависит от модели, укажем его в коммерческом предложении. Если нужна помощь с установкой и запуском, специалист может выехать на объект — условия согласуем заранее.
