Токарный автомат с ЧПУ IRONMAC ITA-708SY

Бренд: IRONMACМодель: ITA-708SYКатегория: Токарные автоматы с ЧПУ

Цена по запросу

Под заказ

Макс. диаметр вращения, мм	450
Макс. диаметр прутка, мм	70
Рабочие перемещения X1 / X2, мм	560 / 590
Рабочие перемещения Y1 / Y2, мм	90 / 570
Рабочие перемещения Z1 / Z2, мм	540 / 330
Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм	25

Все характеристики →

Доставка по всей России транспортной компанией
Выезд специалиста: пусконаладка и обучение
Гарантия производителя

Характеристики ITA-708SY

Параметры обработки

Макс. диаметр вращения, мм	450
Макс. диаметр прутка, мм	70

Перемещения

Рабочие перемещения X1 / X2, мм	560 / 590
Рабочие перемещения Y1 / Y2, мм	90 / 570
Рабочие перемещения Z1 / Z2, мм	540 / 330
Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм	25
Мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2, кВт	3,1

Шпиндель

Конус	А2-6
Размер патрона, дюйм	8
Наружный диаметр подшипника шпинделя, мм	80

Противошпиндель

Конус противошпинделя	А2-5
Обороты противошпинделя, об/мин	5000
Диаметр отверстия противошпинделя, мм	56
Мощность противошпинделя, кВт	11

Точностные характеристики

Точность индексации оси C1 / C2 (позиционирование), °	± 0,002
Точность позиционирования по осям, мм	0,003
Точность / повторяемость по осям, мм	0,002

Общие характеристики

Система ЧПУ	Syntec / Fanuc
Макс. диаметр обработки главного шпинделя, мм	400
Макс. длина обработки, мм	400
Общее кол-во инструментальных позиций, шт.	25
Число осей управления, шт.	10
Частота вращения шпинделя, об/мин	4000
Мощность двигателя главного шпинделя, кВт	11
Наличие противошпинделя	да
Емкость бака гидравлической системы, л	60
Объём бака СОЖ, л	95

Револьверная головка

Количество позиций в револьверной голове, шт.	12 (BMT 55)
Размер державки инструмента, мм	25 х 25
Мощность приводного инструмента, кВт	3,9

Габаритные размеры

Длина, мм	2600
Ширина, мм	2200
Высота, мм	2250
Масса, кг	5800

Описание

Токарный автомат с ЧПУ IRONMAC ITA-708SY — оборудование IRONMAC. Назначение: токарная обработка деталей — точение, расточка, торцевание, нарезание резьбы.

Основные параметры ITA-708SY: система ЧПУ — Syntec / Fanuc; макс. диаметр вращения — 450 мм; макс. диаметр прутка — 70 мм; быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2 — 25 мм; мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2 — 3,1 кВт.

Мощность — 3,1 кВт, масса — 5800 кг. Учтите это при выборе места установки, подключения и способа разгрузки.

Для резьбы проверьте набор шагов в таблице станка — метрика, дюймы, модульная.

Для точной работы станок выставляют по уровню на жёстком основании; после установки проверьте соосность задней бабки.

Перед заказом сверьте с вашей задачей расстояние между центрами (РМЦ), диаметр обработки над станиной, диаметр отверстия шпинделя и питание 220 или 380 В. Сомневаетесь — пришлите чертёж или фото детали, и мы подберём модель с запасом.

ITA-708SY поставляется под заказ — срок и стоимость доставки укажем в коммерческом предложении.

Комплектация

Система ЧПУ Syntec 200 TB
Освещение рабочей зоны LED
3-х цветная сигнальная лампа
Педаль управления гидравлической системой зажима
Система подачи СОЖ
Автоматическая система смазки
Закрытая зона обработки

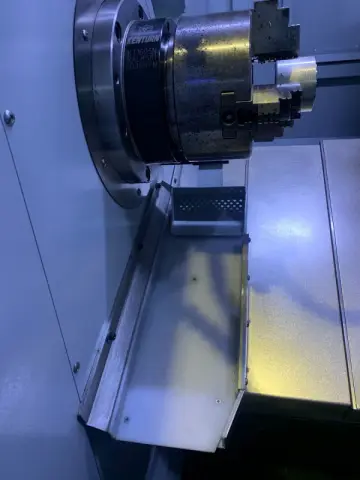

Гидравлический 3-х кулачковый патрон - 2 шт.
Цанговый гидравлический патрон - 2 шт.

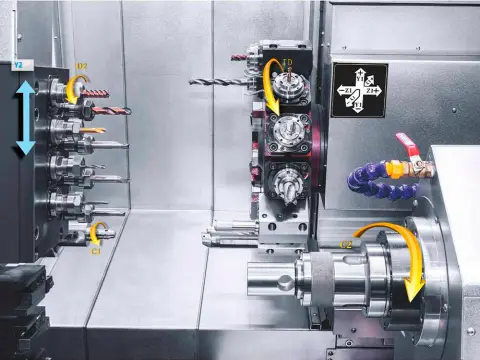

12-ти позиционная приводная револьверная гидравлическая инструментальная головка BMT55 с Y1-осью
Блок приводной угловой 90° BMT55 - 1 шт
Блок приводной прямой BMT55 - 1 шт
Блок статический для расточного инструмента BMT55 - 3 шт.
Блок статический для торцевой токарной обработки BMT55 - 3 шт.
4-х позиционный осевой приводной инструмент с Y2-осью
4-х позиционный осевой статический инструмент с Y2-осью
5-ти позиционный суппорт для токарной обработки в противошпинделе с Y2-осью
Теплообменник
Интерфейс для подключения автоподатчика
Трансформатор
Конвейер для сбора стружки с тележкой
Комплект инструментов для обслуживания станка
Документация на станок

Опции

Заказываются дополнительно — цену и срок укажем в коммерческом предложении.

Автоподатчик прутка Fedek DH65L S2 (1,5 м)
Проставка для автоподатчика прутка CO65-S (1,5 м)
Система ЧПУ Fanuc 0i-TF (привода и двигатели)
Уловитель и конвейер готовых деталей
Цанга 173E под круг (Ø от 2 до 42 мм)
Цанга 173E под квадрат (Ø от 3 до 29 мм)
Цанга 173E под шестигранник (Ø от 1 до 36 мм)
Цанга 177E под круг (Ø от 2 до 52 мм)
Цанга 177E под квадрат (Ø от 3 до 36 мм)
Цанга 177E под шестигранник (Ø от 1 до 45 мм)
Помпа СОЖ высокого давления - 30 бар
Блок приводной прямой BMT55
Блок приводной угловой 90° BMT55
Блок приводной угловой 90° двухсторонний BMT55
Блок статический для расточного инструмента BMT55
Блок статический для торцевой токарной обработки BMT55
