Фрезерные станки с ЧПУ по металлу

Виды фрезерных станков с ЧПУ

Вертикальные обрабатывающие центры. Вертикальный шпиндель, автоматическая смена инструмента из магазина, закрытая защита и подача СОЖ. Это основной класс для серийной обработки корпусных деталей: станок сам меняет фрезы и свёрла, оператор только ставит заготовки.

Настольные с ЧПУ. Компактные станки для учебных классов, прототипов, мелких деталей из алюминия и латуни, гравировки. Жёсткость и мощность ниже промышленных — это инструмент для небольших деталей, а не для серии стальных корпусов.

Портальные. Шпиндель движется по порталу над столом — так обрабатывают крупные плиты, пресс-формы и габаритные детали, которые не помещаются на стол вертикального центра.

Отдельные классы — пятиосевые станки с поворотным столом или головкой для сложных поверхностей и гравировально-фрезерные с высокооборотным шпинделем для лёгкой обработки и гравировки по металлу. Их подбирают под конкретную деталь. Весь фрезерный ряд без ЧПУ — в разделе фрезерные станки.

Как выбрать фрезерный станок с ЧПУ по металлу

Начните с детали: габарит, материал, допуски, партия и время цикла. Затем сверяйте паспорт.

• Ходы по осям X, Y, Z и размер стола. В каталоге — от компактных центров со столом около 1 метра до портальных для крупных деталей. Добавьте к габариту детали место под тиски или приспособление и запас хода на подвод инструмента.
• Конус шпинделя. BT40 — стандарт для стали и универсальной обработки, BT30 — для лёгкой обработки и алюминия. Конус задаёт выбор оправок и патронов.
• Обороты и крутящий момент. Для стали важнее момент на низких оборотах, для алюминия — высокие обороты. Сравнивайте графики мощности шпинделя, а не только максимум.
• Система ЧПУ. На рынке распространены стойки Fanuc, Siemens, Mitsubishi и ряд азиатских систем. Выбирайте ту, с которой знакомы ваши программисты и под которую есть постпроцессор в вашей CAM-системе.
• Магазин инструмента — число гнёзд и время смены. Для корпусной детали с 15–20 переходами магазин на 8 инструментов мал.
• Опции: СОЖ через шпиндель, конвейер стружки, четвёртая ось, датчики привязки инструмента и детали.

Общая методика — в статье как выбрать фрезерный станок.

Для каких задач

Главная задача — серийное производство корпусных деталей: корпуса редукторов и насосов, плиты, фланцы, кронштейны, крышки, детали пресс-форм и штампов. На таком станке выполняют 2,5D- и 3D-обработку, сверление и нарезание резьбы за одну установку. Для деталей типа тел вращения в пару ставят токарные станки с ЧПУ. Заготовку крепят в прецизионных тисках или в приспособлениях, остальная оснастка — в разделе оснастка для фрезерных станков.

Если серии нет, а нужны отверстия по координатам и простые пазы, дешевле начать со сверлильно-фрезерного станка.

Цены и от чего зависит стоимость

По рынку промышленные станки этого класса стоят от 1,5 до 10 млн ₽, в нашем каталоге — от 2 299 990 до 6 267 415 ₽. Цену определяют размер стола и ходы, конус и мощность шпинделя, система ЧПУ, магазин инструмента, точность и опции.

Типичные ошибки при покупке

1. Выбирают станок без техпроцесса. Сначала нужна деталь, маршрут обработки и время цикла, потом — станок. Иначе магазин или ходы окажутся малы.
2. Не закладывают оснастку и CAM. Тиски, оправки, фрезы, датчики и программное обеспечение добавляют к цене станка заметную сумму.
3. Не готовят помещение. Нужны основание по паспорту, линия 380 В с запасом мощности и сжатый воздух — для этого подбирают винтовой компрессор.
4. Покупают без оператора-программиста. Станок простаивает, пока не обучен человек, который напишет и отладит программы.

Бренды в каталоге

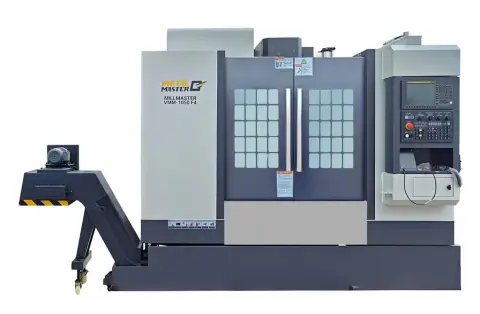

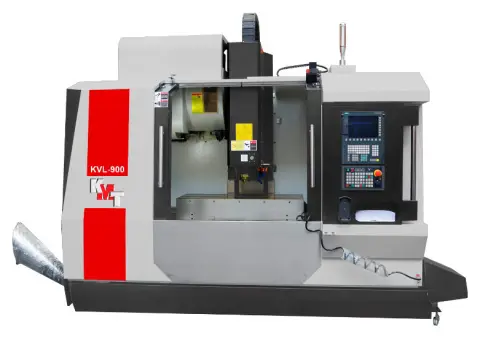

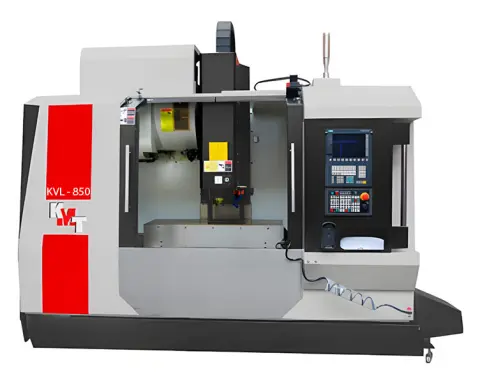

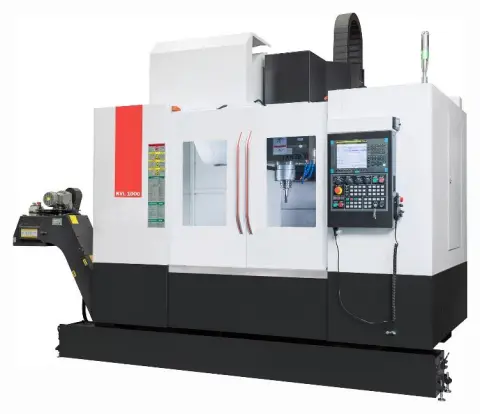

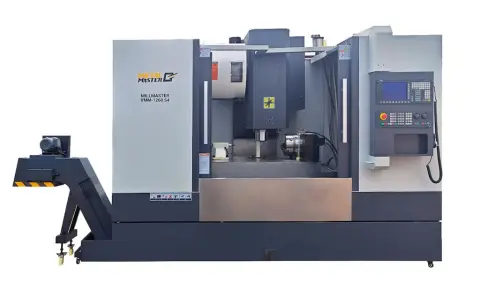

Metal Master — фрезерное оборудование от универсальных станков до обрабатывающих центров; ряд бренда — на странице фрезерные станки Metal Master. MILLMASTER — ещё один бренд раздела. KMT, IRONMAC, Pinnacle, SPITZEN, SPECTR и HEDELIUS — вертикальные, горизонтальные, портальные и пятиосевые обрабатывающие центры для серийного производства. Модели разных брендов сравнивайте по одинаковому набору параметров: ходы, конус, мощность и момент шпинделя, стойка ЧПУ, магазин, точность позиционирования.

Доставка, запуск, сервис, лизинг

Станок готовим к отгрузке на складе в Московской области — обычно это занимает до 3 рабочих дней после оплаты. Везут «Деловые линии», ПЭК, «Байкал» или СДЭК по тарифу ТК; станок массой в несколько тонн разгружают краном или погрузчиком. Условия — на странице доставка.

Пусконаладка включает установку на основание и выверку по уровню, подключение электропитания и воздуха, проверку осей, шпинделя и смены инструмента, пробную обработку. Эти работы и обучение операторов на вашей площадке по договорённости проводит наш специалист.

Гарантия производителя на станок — 1 год; порядок обращения — на странице гарантия. Организациям — оплата по счёту (оплата). Лизинг через партнёров — основной способ покупки станков этой цены. Уценённые позиции — в разделе уценка. Любителям самостоятельной сборки пригодится статья фрезерный станок с ЧПУ своими руками.
