Оснастка и фрезы для фрезерных станков

10 товаров · от 4 389 ₽

Фреза по металлу для фрезерного станка работает только вместе с оснасткой: патроном, оправкой или цангой, которые передают ей вращение шпинделя и держат биение. В разделе — фрезерные патроны, оправки и инструмент: более 25 позиций от 4 389 ₽, посадочные диаметры оправок — 22–40 мм. Оснастку подбирают под конус шпинделя станка и хвостовик фрезы.

Не уверены, какая модель подойдёт?

Опишите задачу — материал, толщину или сечение, длину детали и объём. Подберём 2–3 варианта с ценой, сроком и доставкой.

Параметры выбора фрез и оснастки для фрезерного станка

  • Конус шпинделя. R8, ISO30, ISO40 или МТ3 — хвостовик патрона или оправки должен совпасть с конусом. Для конусов с тягой понадобится штревель или шомпол нужной резьбы.

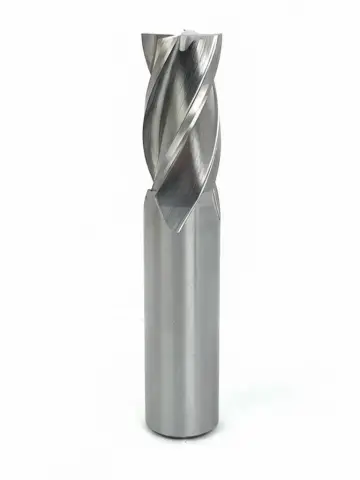

  • Тип фрезы и её крепление. Концевые фрезы с цилиндрическим хвостовиком держат в цанговом патроне, фрезы с лыской — в патроне Weldon. Торцевые и насадные фрезы садятся на оправку: посадочный диаметр в каталоге — 22–40 мм. Дисковые фрезы ставят на длинную оправку.
  • Вылет. Чем короче вылет от торца шпинделя до кромки, тем жёстче система и меньше вибрации. Вылет оправок в каталоге — 60 мм.
  • Мелкий инструмент. Есть цанговые позиции под инструмент диаметром 1–3 мм — для гравировки и мелких фрез.
  • Материал фрезы. Быстрорежущая сталь прощает ручную подачу и нежёсткий станок. Твердосплавные фрезы режут на высоких скоростях, но требуют жёсткого станка и стабильной подачи.
  • Число зубьев. Две-три канавки — для алюминия и пазов, четыре и больше — для стали и чистовых стенок.

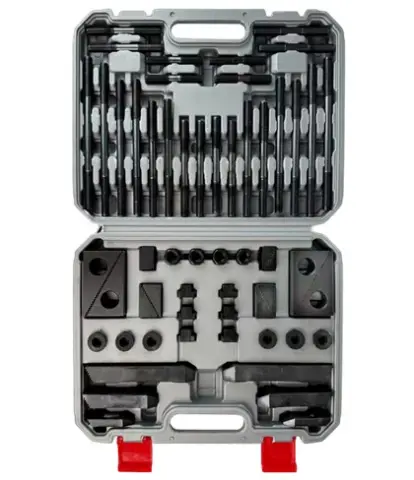

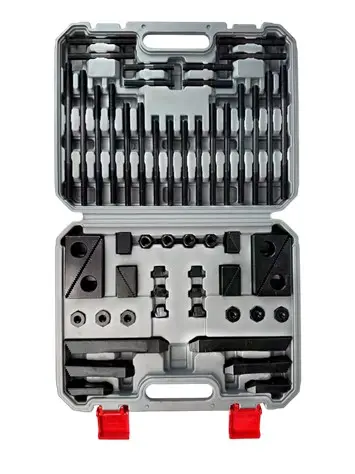

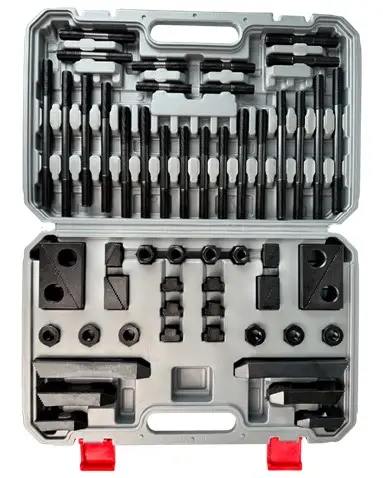

  • Крепление детали. Деталь держат станочные тиски или прихваты, для рядов отверстий удобен координатный стол.

Кому подходит и когда лучше другой тип

Оснастка нужна владельцам фрезерных, сверлильно-фрезерных и настольных станков — без неё станок не работает. Если нужен сам станок, начните с раздела настольные фрезерные станки по металлу. По видам оснастки:

Весь раздел — фрезерные станки по металлу.

Цены

Оснастка и фрезы в нашем каталоге стоят от 1 432 до 8 362 ₽. Цена зависит от типа хвостовика, точности, материала и диаметра инструмента. Для сравнения: настольный фрезерный станок на рынке стоит от 80 тыс. ₽, вертикальный — 500 тыс. – 2,5 млн ₽. Минимальный набор оснастки удобно заказать вместе со станком — одной отгрузкой. Уценённые позиции — в уценке фрезерных станков. О выборе — в статьях как выбрать фрезерный станок и фрезерные станки: устройство и оснастка.

Вопросы и ответы

Какую фрезу выбрать для стали и для алюминия?

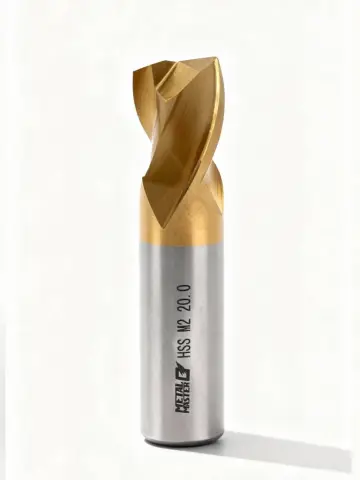

Для конструкционной стали на настольном станке берите концевые фрезы из быстрорежущей стали с кобальтом или твердосплавные с покрытием, четыре зуба — для чистовых стенок, три — для пазов. Для алюминия нужны фрезы с двумя-тремя полированными канавками и большим передним углом: стружка не налипает. Для нержавейки — твердосплавные с острой кромкой и СОЖ.

Чем закрепить фрезу на станке с конусом МТ3 или R8?

Самый универсальный вариант — цанговый патрон ER с хвостовиком МТ3 или R8 и набор цанг: он держит фрезы, свёрла и метчики. На R8 можно ставить и прямые цанги R8 под конкретный диаметр. Фрезы с лыской держит патрон Weldon. Торцевые фрезы садятся на оправку. Любой хвостовик затягивают шомполом — без тяги фреза вытянется из конуса под нагрузкой.

Сколько стоит оснастка для фрезерного станка?

Позиции в нашем каталоге стоят от 1 432 до 8 362 ₽. Стартовый набор — цанговый патрон с цангами, оправка под торцевую фрезу, несколько концевых фрез и тиски — обычно обходится дешевле самого станка в разы. Цена зависит от конуса, точности и материала инструмента. Если покупаете станок, соберите оснастку в тот же заказ — она уедет одной отгрузкой.

Как понять, что фреза затупилась?

Затупленная фреза меняет звук резания на скрип или вой, станок начинает вибрировать, растёт нагрузка на двигатель. На детали появляются заусенцы и рваная поверхность, стружка синеет от перегрева, а при той же подаче размер уходит. Осмотрите кромки под лупой: скругления и сколы видны сразу. Фрезы из быстрорежущей стали перетачивают, твердосплавные — отдают на заточку или меняют.
