Люнеты и вращающиеся центры

Виды люнетов и вращающихся центров

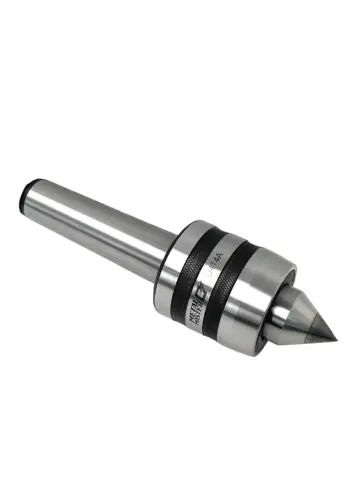

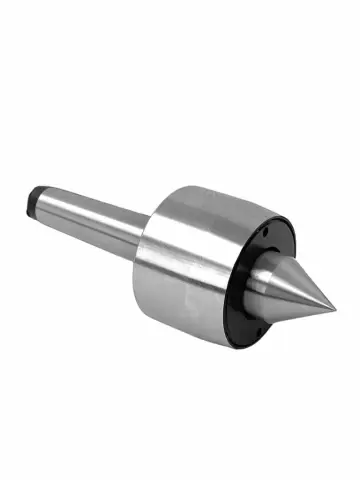

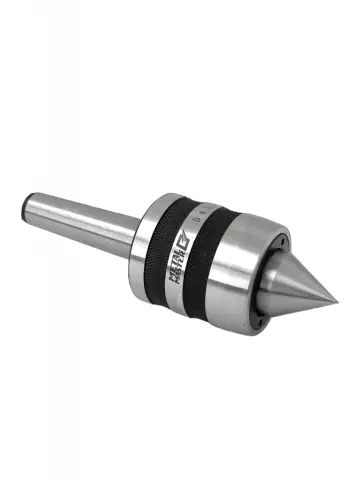

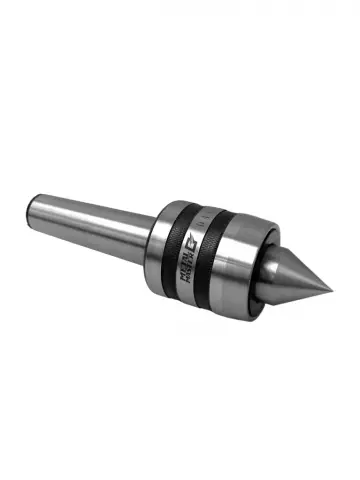

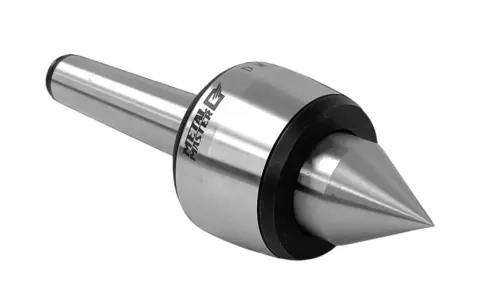

Вращающиеся центры. Хвостовик с конусом Морзе вставляют в пиноль задней бабки, вершина вращается на подшипниках вместе с деталью. Работают на высоких оборотах без нагрева и износа центрового отверстия. Бывают нормальной и усиленной серии, со сменными вставками — например, для поддержки трубы изнутри.

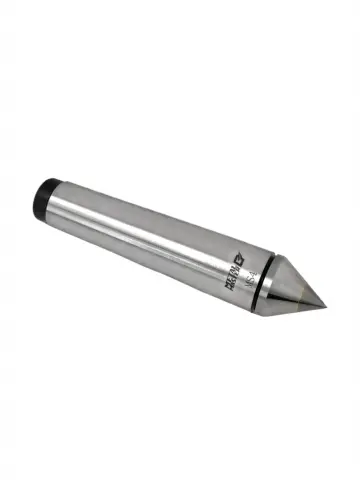

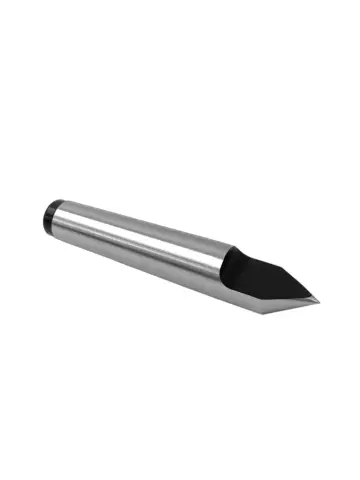

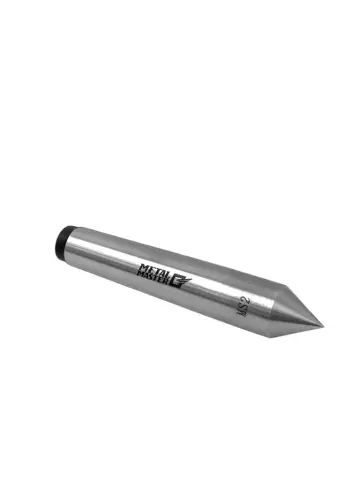

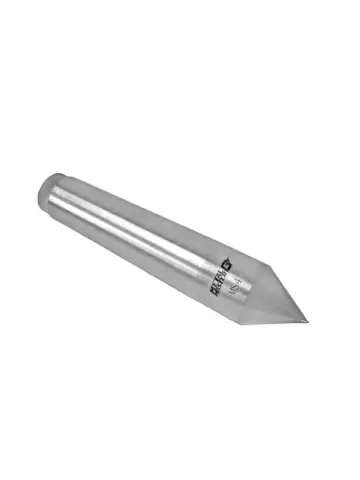

Упорные центры. Вершина неподвижна, поэтому точность выше, но нужна смазка центрового отверстия и умеренные обороты. Полуцентры со срезанной вершиной позволяют подрезать торец, не снимая деталь.

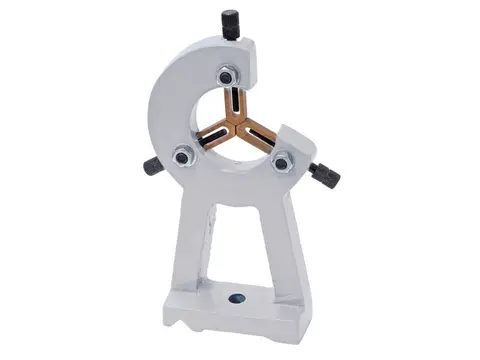

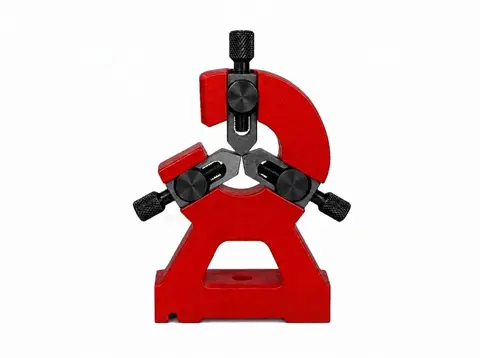

Неподвижные люнеты. Крепятся на станине, три кулачка с роликами или наконечниками охватывают деталь. Нужны, когда длина вала больше 10–12 диаметров, а также для обработки торца и растачивания отверстия в длинной детали.

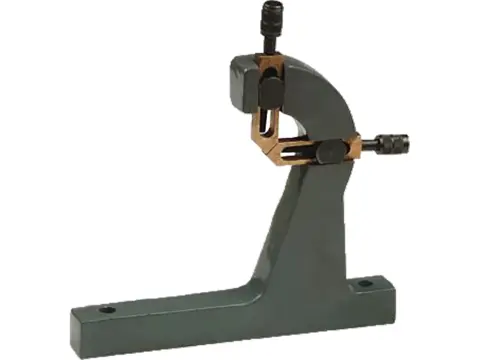

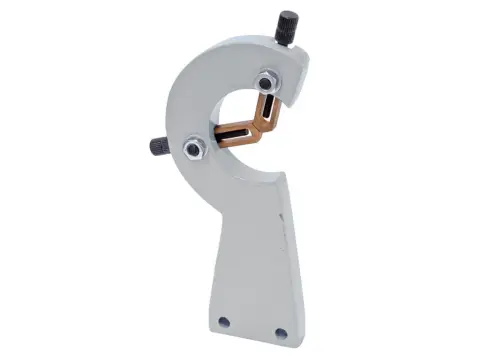

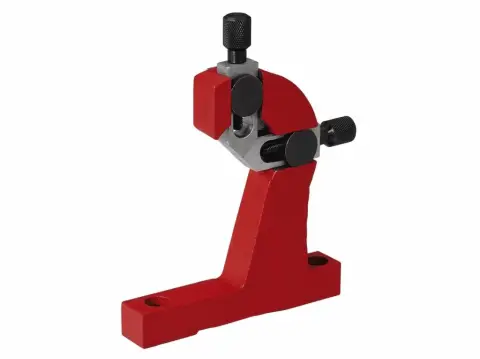

Подвижные люнеты. Ставятся на каретку суппорта и идут за резцом, поддерживая тонкий вал прямо в зоне резания.

Под класс станка. Для настольных токарных станков и станков на 220 В нужны лёгкие центры с малым конусом. Для универсальных токарно-винторезных, в том числе станков с УЦИ, — центры средней и усиленной серии и люнеты под их станину. Промышленные станки и станки с ЧПУ работают с тяжёлыми валами и высокими оборотами — там важны нагрузка и биение центра.

Как выбрать люнет и центр для токарного станка

• Конус Морзе пиноли. Обычно МТ2 у настольных станков, МТ3–МТ4 у универсальных, больше — у тяжёлых. Точное значение — в паспорте станка; переходные втулки добавляют биение.
• Нагрузка и обороты. В паспорте центра указаны допустимая осевая и радиальная нагрузка и максимальные обороты. Для тяжёлых валов берите усиленную серию.
• Биение вершины. Для чистовой обработки выбирайте центры с меньшим биением.
• Диапазон люнета — минимальный и максимальный диаметр детали, которую охватывают кулачки.
• Посадка люнета на станину конкретной модели. Люнет от другого станка без доработки не встанет.
• Тип кулачков. Ролики на подшипниках — для высоких оборотов и чистых поверхностей, наконечники — для медленной обработки.

Если вы только выбираете станок, учитывайте РМЦ, отверстие шпинделя и наличие люнета в комплекте — подробно в статье как выбрать токарный станок и обзоре о токарных станках.

Для каких задач

• Ремонт и автосервис: валы, полуоси, штоки гидроцилиндров, оси навесного оборудования.
• Мастерские: длинные втулки, шпильки, оси, проточка труб — см. подборки оборудование для мастерской и станки для гаража.
• Единичное и мелкосерийное производство: обработка в центрах даёт соосность ступеней вала без переустановки.
• Учебные классы: отработка точения в центрах и с люнетом.

Центры работают в паре с патроном: в разделе токарные патроны — патроны и кулачки, в разделе оснастка для токарных станков — остальная оснастка.

Цены и от чего зависит стоимость

В нашем каталоге центры и люнеты стоят от 1 063 до 17 417 ₽. Цена зависит от конуса и серии центра, класса подшипников и биения, а у люнетов — от диапазона диаметров, типа кулачков и посадки под станок. Для сравнения, сами станки по рынку стоят от 60 тыс. ₽ за настольные и 400 тыс. – 3 млн ₽ за универсальные: оснастка занимает малую долю бюджета, но без неё станок не работает с длинными деталями.

Типичные ошибки при покупке

1. Берут станок без люнета и с малым отверстием шпинделя. Длинный пруток не проходит через шпиндель, а без люнета его не обработать с торца.
2. Точат длинный тонкий вал без поддержки. Деталь отжимается резцом, получается бочка или конус, появляется вибрация.
3. Покупают центр не под свой конус. Переходная втулка добавляет биение и снижает жёсткость задней бабки.
4. Перетягивают кулачки люнета. На детали остаются следы, а ролики изнашиваются раньше срока. Кулачки подводят до касания и смазывают опорную поверхность.

Бренды в каталоге

В разделе — центры и люнеты Metal Master. Позиции различаются конусом, серией, диапазоном диаметров и моделью станка, к которой подходит люнет; эти данные — в карточке. Токарные станки бренда — на странице токарные станки Metal Master, остальная оснастка — на странице оснастка Metal Master. Токарные станки и другое оборудование — в каталоге.

Доставка, запуск, сервис, лизинг

Центры и люнеты уходят со склада в Московской области обычно в течение 3 рабочих дней после оплаты — посылкой через СДЭК или вместе со станком через «Деловые линии», ПЭК или «Байкал», по тарифу ТК. Подробности — на странице доставка.

Перед установкой протрите конус центра и пиноль: грязь на конусе — главная причина биения. Люнет выставляют по валу, установленному в центрах, затем подводят кулачки. Срок гарантии производителя на центры и люнеты — 1 год (гарантия). Юрлицам — счёт (оплата), лизинг — через партнёров в составе договора на станок; уценённые токарные станки — в разделе уценка. Самодельные решения разобраны в статьях люнет и центр своими руками и токарный станок своими руками.
