Токарные патроны

Виды токарных патронов

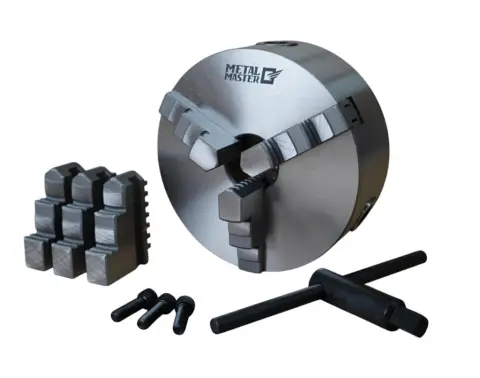

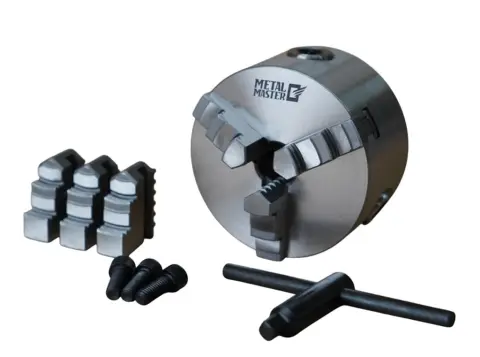

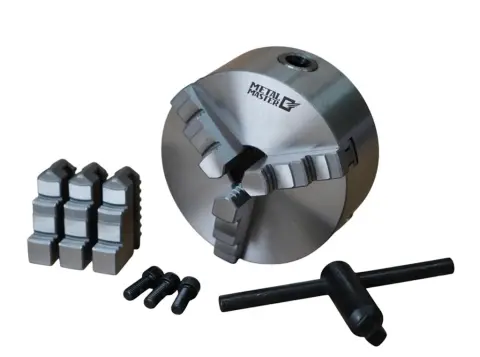

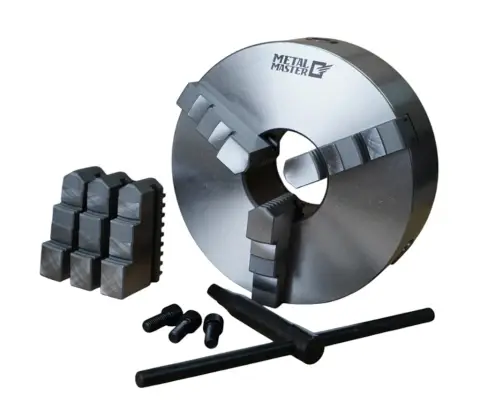

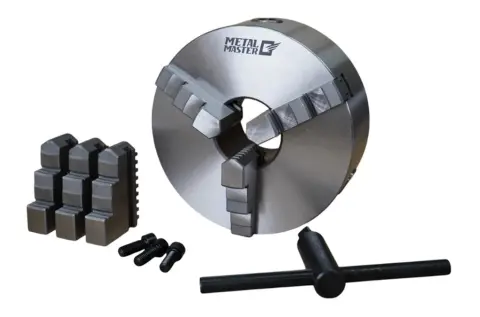

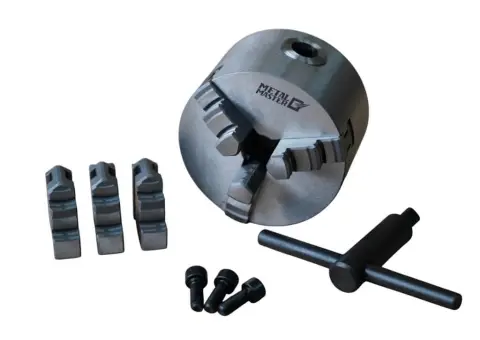

Патрон токарный 3-х кулачковый — основной вариант для круглых и шестигранных заготовок, в каталоге это раздел трёхкулачковых патронов. Кулачки двигаются одновременно от спирального диска, поэтому патрон самоцентрирующий: деталь встаёт по оси без выверки.

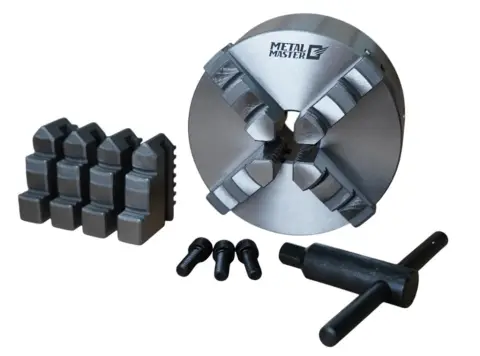

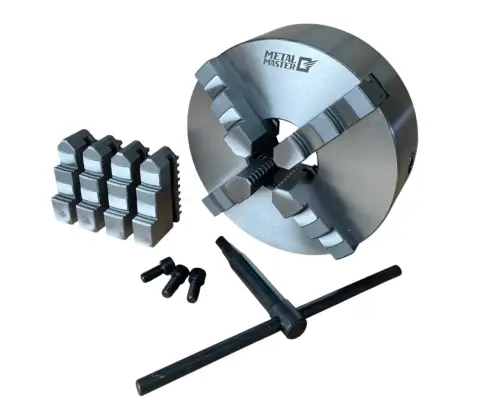

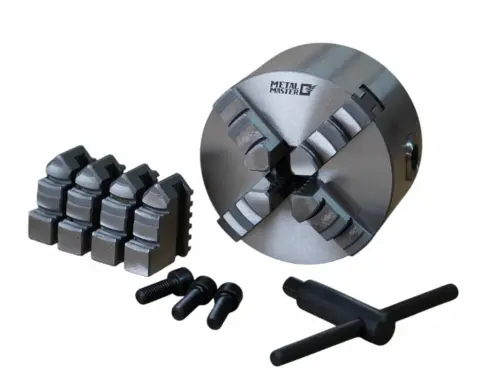

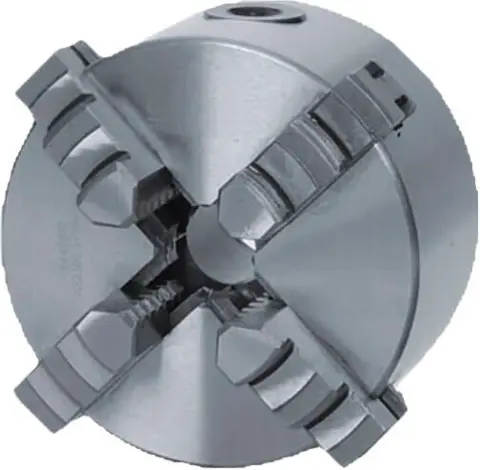

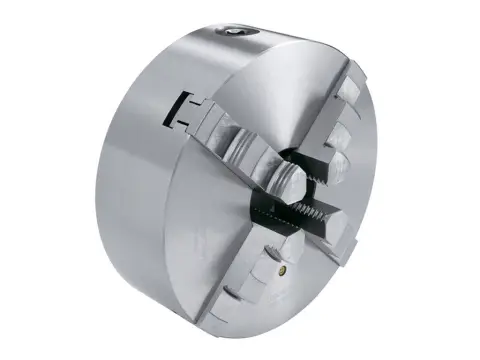

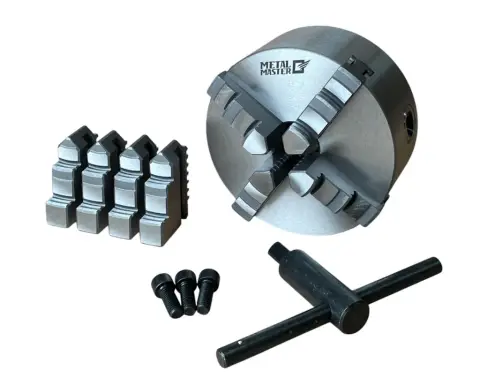

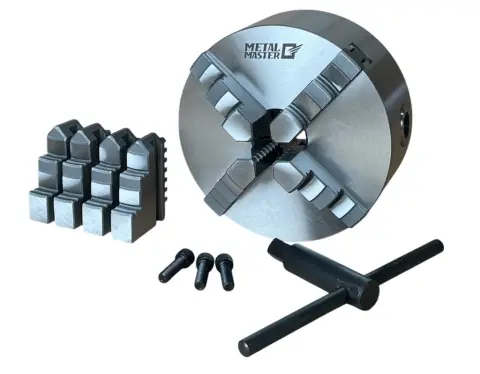

Четырёхкулачковые патроны чаще выпускают с независимыми кулачками — каждый двигается своим винтом. На них зажимают квадрат, прямоугольник, литьё и детали с эксцентриситетом, а соосность выставляют по индикатору с точностью до сотых долей миллиметра.

По диаметру каталог перекрывает ряд от 80 мм и 100 мм для настольных станков через 125 мм, 160 мм и 200 мм до 250 мм для универсальных машин. На рынке встречаются патроны на 315 и 400 мм — их подбирают под тяжёлые станки. Обозначения серии 7100 на старых патронах — это шифр самоцентрирующих патронов по ГОСТ 2675: при замене сверяйте по нему диаметр и посадку.

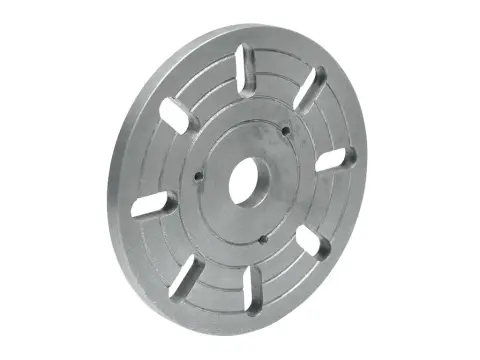

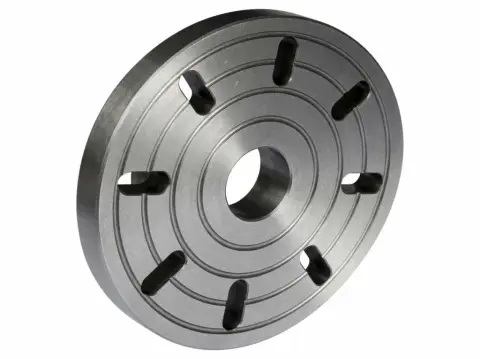

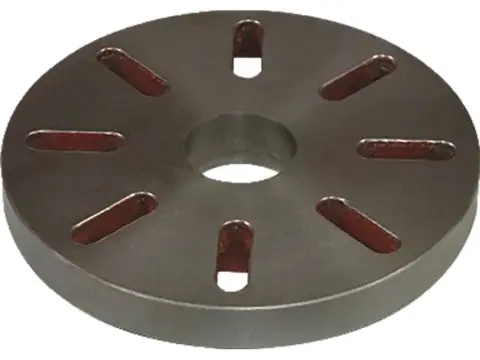

Планшайбы нужны для крупных несимметричных деталей, которые крепят прихватами или болтами. Отдельно продаются кулачки — прямые, обратные и сырые, то есть незакалённые, под расточку. Для мелкого прутка и точного зажима вместо кулачкового используют цанговые патроны.

Как выбрать токарный патрон

Посадка на шпиндель. Это главный параметр. Встречаются три варианта: цилиндрический центрирующий поясок с переходным фланцем, короткий конус и Camlock (DIN 55029, исполнения D1-4, D1-6 и другие). Патрон с цилиндрической посадкой ставят через фланец, расточенный под конкретный шпиндель.

Диаметр. Диаметр токарного патрона в каталоге — 80–250 мм. Патрон не должен быть тяжелее, чем допускает шпиндель: рекомендованный размер указан в паспорте станка. Для деталей больше половины диаметра патрона нужны обратные кулачки.

Число кулачков. Три — для серии круглых деталей, четыре — для точной выверки и некруглых заготовок.

Класс точности. По ГОСТ 2675 различают классы Н, П, В и А — нормальный, повышенный, высокий и особо высокий. Для ремонта хватает класса Н, для серийной чистовой обработки лучше П.

Кулачки и отверстие. Проверьте, есть ли в комплекте обратные кулачки, и что сквозное отверстие патрона не меньше отверстия шпинделя — иначе длинный пруток не пройдёт.

Для каких задач

Патрон — оснастка любого токарного станка по металлу: от настольного в гараже до универсального в цехе. На трёхкулачковом делают валы, втулки, фланцы и шкивы, на четырёхкулачковом — корпусные и эксцентриковые детали. Для длинных валов патрон дополняют люнетами и центрами, а вся оснастка для токарных станков собрана в отдельном разделе. Патроны для токарных станков по дереву устроены иначе — их подбирают отдельно под шпиндель и тип заготовки.

Цены и от чего зависит стоимость

Модели каталога стоят от 4 019 до 14 876 ₽, по рынку патроны продаются от 5 до 80 тыс. ₽.

Цену определяют диаметр, класс точности, тип посадки и комплектность: вторая пара кулачков и фланец-переходник заметно добавляют к стоимости. Отдельные модели с витрины — в уценке.

Типичные ошибки при покупке

1. Патрон покупают без проверки посадки на шпиндель. Потом оказывается, что нужен фланец, а его расточка — отдельная работа на станке.
2. Берут трёхкулачковый там, где нужна выверка по индикатору, и получают биение, которое не убрать.
3. Не проверяют комплект кулачков: без обратных кулачков крупную деталь не зажать.

Инженер отвечает. Перед заказом мы просим прислать фото фланца шпинделя и его размеры: диаметр центрирующего пояска и расположение отверстий. По ним проверяем, встанет ли патрон без доработки.

Бренды в каталоге

В разделе — патроны и кулачки Metal Master. К токарным станкам Metal Master их проще подобрать по паспорту шпинделя; к станкам других марок — по размерам фланца. Разбор типов патронов и посадок — в статье «Как выбрать токарный патрон», общий обзор — в материале о токарных патронах.

Доставка, запуск, сервис, лизинг

Отгружаем со склада в Московской области, обычно в течение 3 рабочих дней после оплаты. Патрон до 250 мм удобно отправлять СДЭК, вместе со станком — Деловыми линиями, ПЭК или Байкалом; стоимость — по тарифу ТК. Подробности на странице доставки.

Если патрон заказан вместе со станком, наш специалист по договорённости установит его при пусконаладке и покажет выверку. Гарантия производителя — 1 год, условия на странице гарантии.

Юрлицу выставляем счёт, порядок — в разделе оплаты. При покупке станка с оснасткой доступен лизинг через партнёров.
