Токарные резцы и сменные пластины

Виды токарных резцов и пластин

Виды резцов для токарного станка различают прежде всего по операции. Проходные резцы точат вдоль оси и подрезают торец. Прямые и отогнутые снимают основной припуск, упорные с углом в плане 90° доходят до уступа вала.

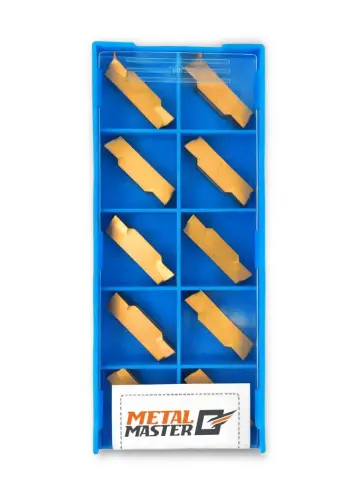

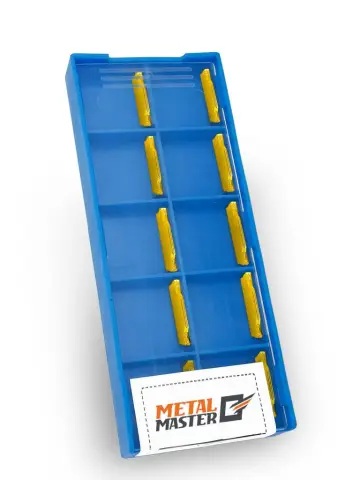

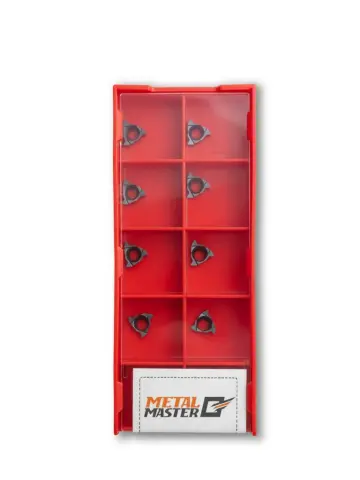

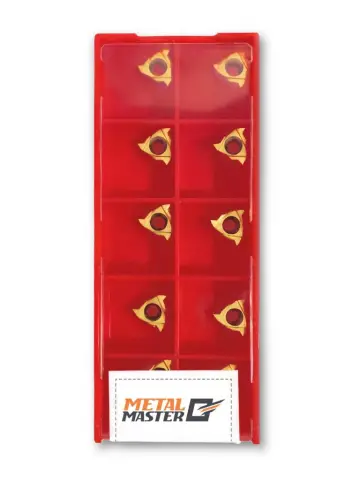

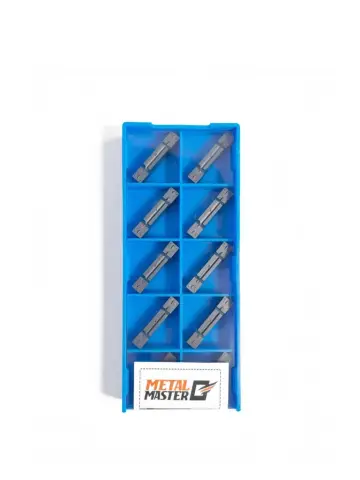

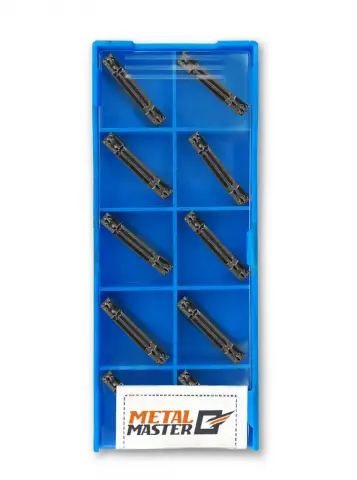

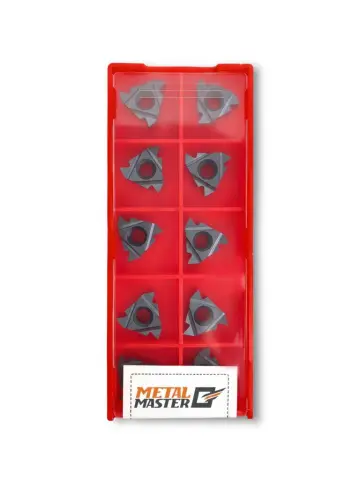

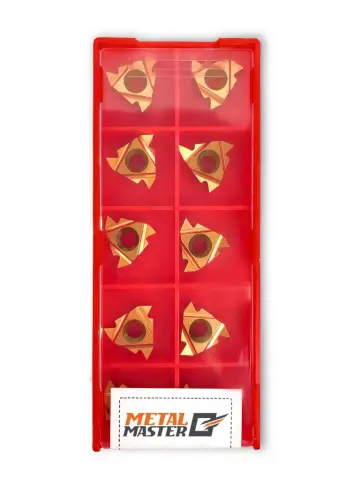

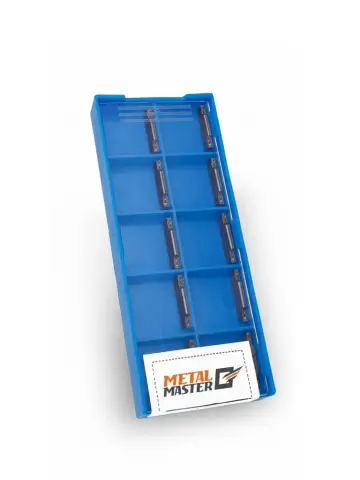

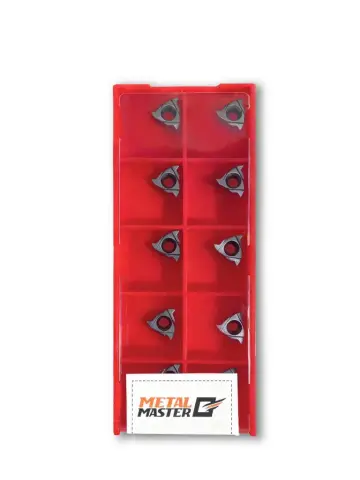

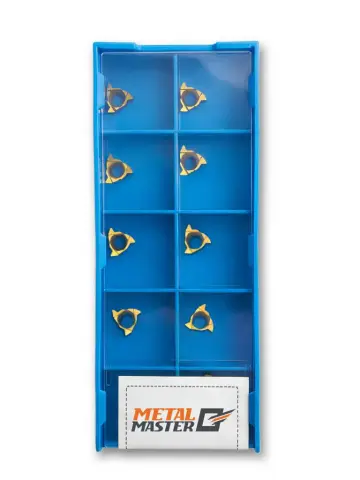

Отрезные и канавочные имеют узкую головку: ими отрезают готовую деталь от прутка и делают канавки под стопорные кольца. Расточные работают внутри отверстия — отдельно для сквозных и глухих. Резьбовые заточены под профиль 60° для метрической резьбы или 55° для дюймовой.

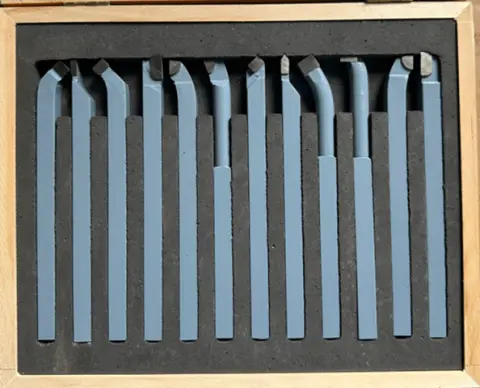

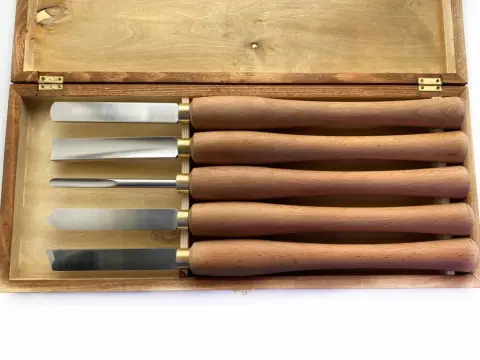

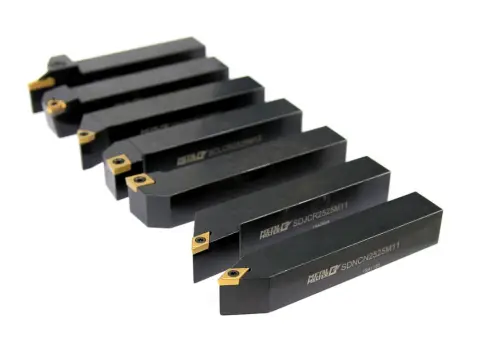

По конструкции режущей части есть два подхода. Напайные резцы несут пластину из твёрдого сплава: Т5К10 и Т15К6 — для стали, ВК8 — для чугуна и цветных металлов. Их точат на заточном станке, а резцы токарные ГОСТ — это как раз напайные резцы по стандартам серии 18877–18885. Второй подход — резцы со сменными пластинами: изношенную кромку поворачивают или меняют пластину, и геометрия остаётся заводской. Цельные твердосплавные резцы используют для малых диаметров, а наборы резцов закрывают основные операции для нового станка. Инструмент для точения древесины собран в разделе резцов по дереву.

Как выбрать токарный резец и пластину

Сечение державки. Вершина резца должна стоять на оси центров, поэтому сечение подбирают под высоту резцедержателя. В каталоге — от 8 до 25 мм. Как правило, настольным станкам подходят резцы 12×12 мм и меньше, станкам среднего класса — 16×16 мм, универсальным токарно-винторезным — 25×25 мм.

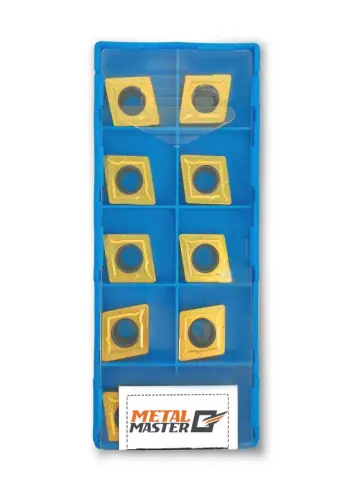

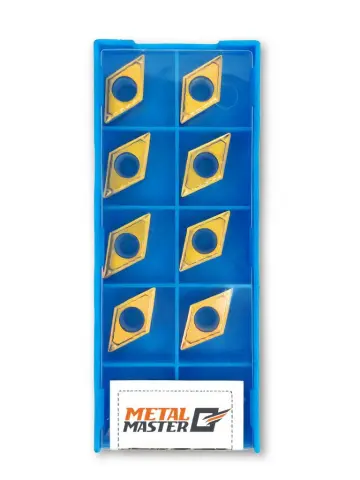

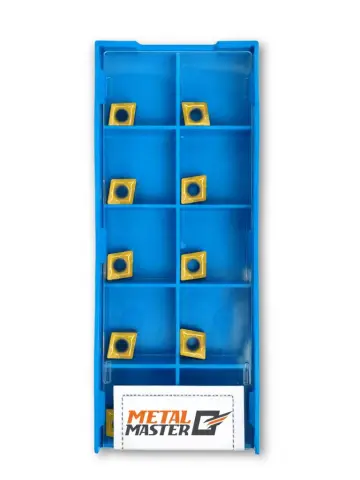

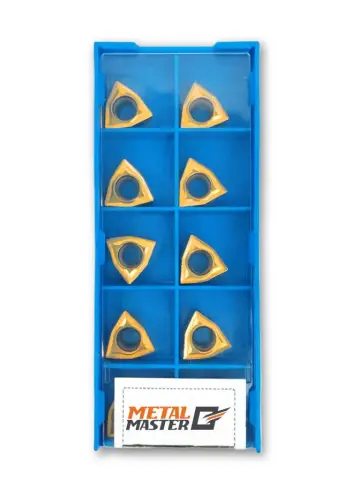

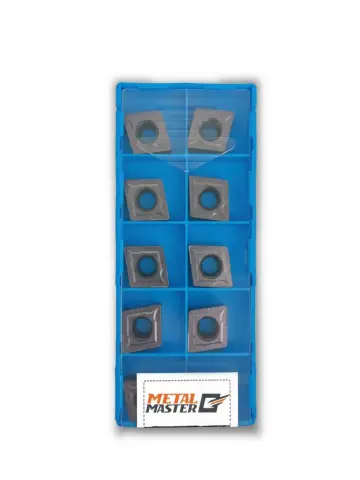

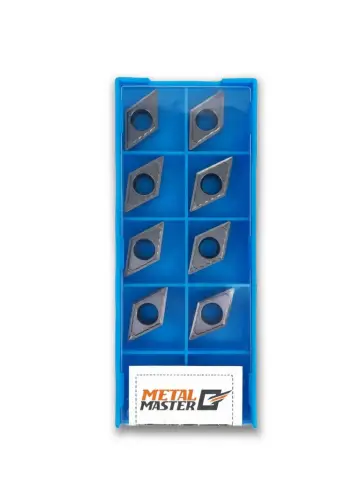

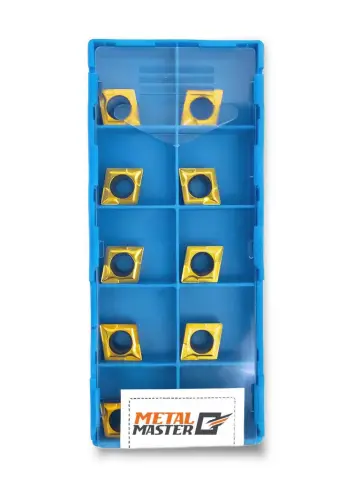

Тип пластины. Код ISO читается по буквам. Первая — форма: C — ромб 80°, D — ромб 55°, T — треугольник, W — тригон. Вторая — задний угол: C — 7°, N — 0°. Позитивные CCMT и DCMT режут с меньшим усилием и подходят для лёгких станков и чистовых проходов. Негативные TNMG и WNMG двусторонние, у них вдвое больше кромок, но им нужны жёсткость и мощность.

Материал обработки. Производители маркируют сплавы по группам ISO: P — сталь, M — нержавейка, K — чугун, N — алюминий и цветные металлы. Для стали берут пластины с покрытием, для алюминия — полированные без покрытия с острой кромкой.

Для каких задач

Резцы для токарного станка по металлу нужны на любом оборудовании — от настольного станка до промышленного и токарного с ЧПУ. Типовые работы: валы и оси, втулки, фланцы, шкивы, резьбовые шпильки, восстановление посадочных мест под подшипник при ремонте техники. Остальная оснастка для токарных станков — патроны, центры, люнеты — собрана в отдельном разделе.

Цены и от чего зависит стоимость

Позиции каталога стоят от 1 617 до 13 798 ₽. Ориентиры по классам:

Цена зависит от сечения, типа крепления пластины, марки сплава и покрытия. На объёме дешевле обходится система со сменными пластинами: переточка не нужна, а режимы повторяются. Позиции с витрины и остатки партий — в разделе уценки.

Типичные ошибки при покупке

1. Промышленные негативные пластины ставят на настольный станок. Не хватает жёсткости, появляется вибрация, кромка выкрашивается.
2. Сечение державки выбирают без замера резцедержателя, и под резец приходится подкладывать стопку пластин.
3. Берут одну марку сплава на всё — для нержавейки и чугуна нужны разные.

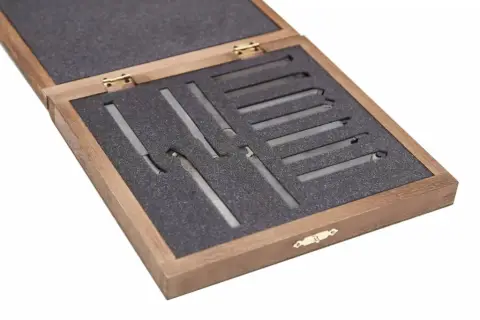

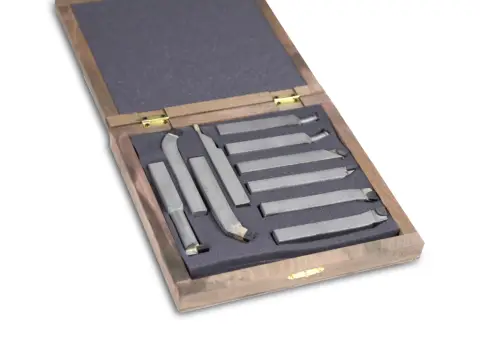

Инженер отвечает. Мы советуем начать с набора напайных резцов и одной державки с позитивными пластинами. Когда станет понятно, какие операции идут чаще, докупайте пластины именно под них.

Бренды в каталоге

Раздел собран из инструмента Metal Master. Если станок той же марки, сечение сверяйте с паспортом резцедержателя; для других станков измерьте расстояние от опорной плоскости резцедержателя до оси центров. Как выбрать резец под операцию, подробно — в статье «Как выбрать токарные резцы», обзор видов — в материале о токарных резцах.
