Цанговые, фрезерные и сверлильные патроны

50 товаров · от 462 ₽

Цанговый патрон зажимает фрезу, сверло или пруток цангой — разрезной втулкой, которая обжимает хвостовик по всей окружности и даёт малое биение. В разделе более 30 моделей от 462 ₽: цанговые патроны ER, фрезерные патроны с хвостовиками BT, ISO и R8, сверлильные быстрозажимные и ключевые патроны, оправки и переходники. Эта оснастка нужна владельцам фрезерных, сверлильных и токарных станков — от настольных машин в мастерской до станков с ЧПУ в цехе.

Не уверены, какая модель подойдёт?

Опишите задачу — материал, толщину или сечение, длину детали и объём. Подберём 2–3 варианта с ценой, сроком и доставкой.

Виды цанговых, фрезерных и сверлильных патронов

Цанговые патроны ER — самый распространённый стандарт (DIN 6499, ISO 15488). Размер цанги задаёт диапазон зажима: ER11 — до 7 мм, ER16 — до 10 мм, ER20 — до 13 мм, ER25 — до 16 мм, ER32 — до 20 мм, ER40 — до 26 мм. Каждая цанга обжимает узкий диапазон — 0,5 или 1 мм, поэтому под разные диаметры собирают набор цанг.

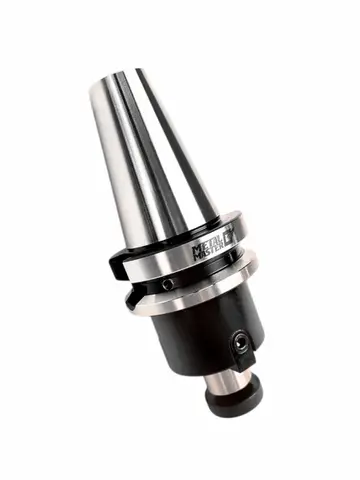

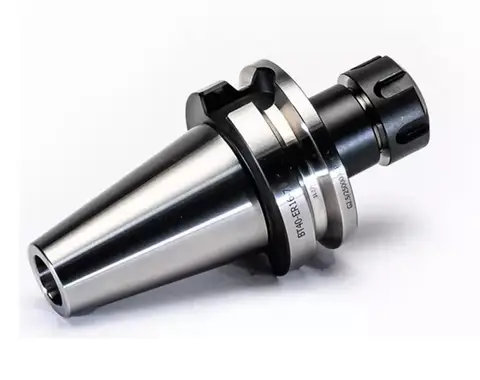

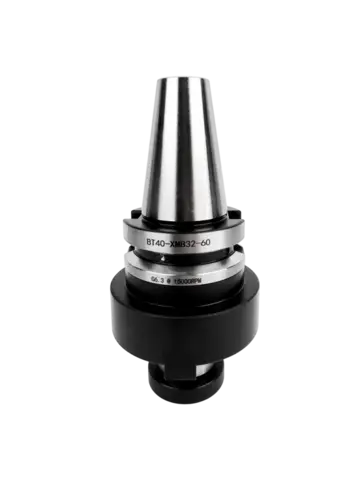

Фрезерные патроны выбирают по хвостовику станка. Цанговые патроны BT30 и BT40 ставят на обрабатывающие центры и фрезерные станки с ЧПУ, ISO 30 и ISO 40 по DIN 2080 — на универсальные фрезерные станки с ручной сменой инструмента и затяжным винтом. R8 распространён на настольных и вертикальных фрезерах, конус Морзе — на сверлильных и сверлильно-фрезерных станках.

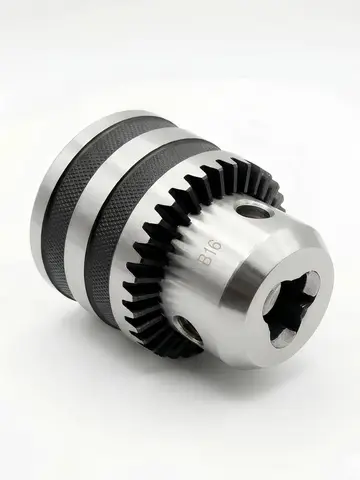

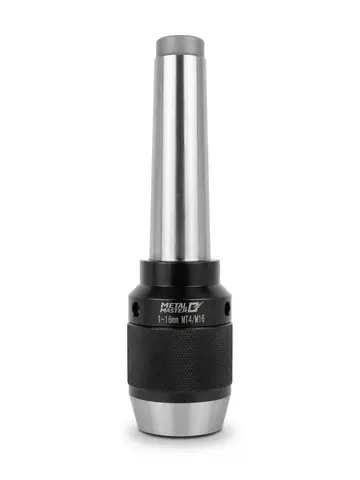

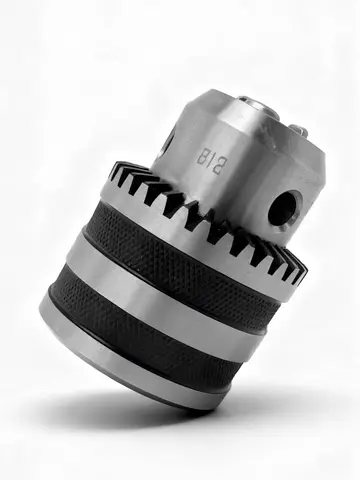

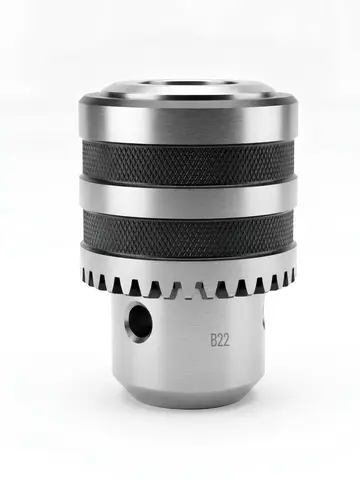

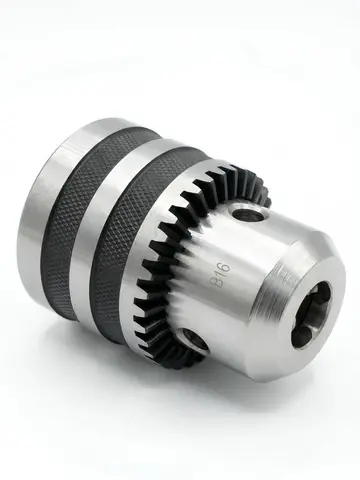

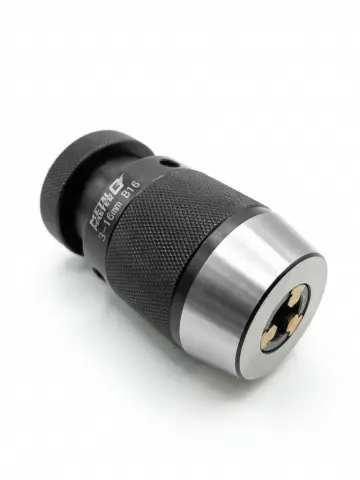

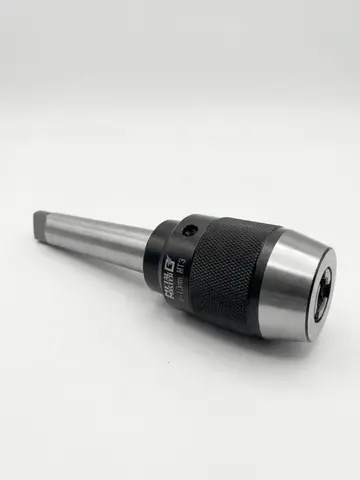

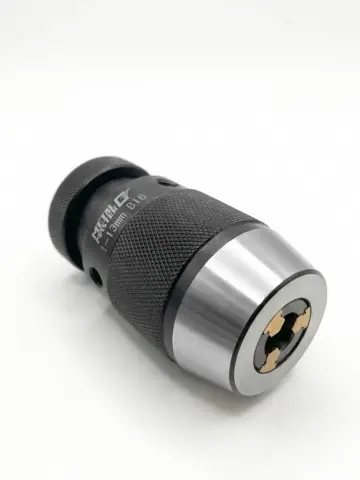

Сверлильные патроны бывают ключевыми, с зубчатым венцом, и быстрозажимными, которые затягивают рукой. Их ставят на конус B16 или B18 через оправку с конусом Морзе. Переходные втулки, оправки для насадных фрез и удлинители собраны в разделе оправок и переходников.

Как выбрать цанговый патрон и хвостовик

Хвостовик. Хвостовик цангового патрона должен совпадать с посадкой шпинделя: BT, ISO, SK, R8 или номер конуса Морзе. BT40 и SK40 внешне похожи, но отличаются фланцем и типом штыря под тягу — сверяйте по паспорту станка.

Диапазон зажима. Под фрезы до 20 мм подходит ER32, под сверла и мелкие фрезы до 10 мм — ER16 или ER20. Для токарного станка удобен токарный цанговый патрон с фланцем под шпиндель: он держит пруток точнее кулачкового.

Биение. Для фрезерования и сверления мелких отверстий нужно малое биение — его указывают в паспорте патрона и цанги. Цанга с высоким классом точности заметно продлевает жизнь твердосплавной фрезы.

Вылет и комплект. Короткий вылет даёт жёсткость, длинный — доступ в глубокие карманы; у патронов каталога, где он указан, вылет — 60 мм. Проверьте, есть ли в комплекте ключ для цангового патрона и нужные цанги. Набор цанговых патронов удобен для старта: в нём сразу есть ходовые размеры цанг.

Для каких задач

Кулачковые патроны для токарных станков, включая четырёхкулачковые, собраны в разделе токарных патронов, а сменные кулачки — в подразделе кулачков.

Цены и от чего зависит стоимость

Позиции каталога стоят от 1 063 до 8 362 ₽, по рынку такая оснастка продаётся за 1,5–30 тыс. ₽.

Класс оснасткиПараметрыЦенаДля кого
Сверлильный патронключевой или быстрозажимной, конус B16 или B18нижняя часть диапазонасверлильные станки, пиноль задней бабки
Патрон ER с набором цангER11–ER40, хвостовик Морзе или R8средняя часть диапазонафрезерные и токарные станки мастерских
Фрезерный патрон под ЧПУBT30, BT40, ISO 40, малое биениеверхняя часть, до 30 тыс. ₽станки с ЧПУ, серийное фрезерование

Цену определяют тип хвостовика, класс точности, материал корпуса и комплектность цангами. Позиции с витрины — в уценке.

Типичные ошибки при покупке

  1. Берут цанги под «примерный» диаметр. Цанга ER32 на 10 мм держит хвостовик 9–10 мм, а инструмент на 10,5 мм уже не зажмёт — нужна соседняя.
  2. Путают BT и SK, конус Морзе 2 и 3 — патрон не встаёт в шпиндель.
  3. Затягивают гайку без ключа или с перетягом, и цанга деформируется.

Инженер отвечает. Мы советуем держать цанги в кассете по размерам и после работы продувать от стружки. Одна стружка в конусе цангового патрона — и биение уже не соответствует паспорту.

Бренды в каталоге

Раздел собран из оснастки Metal Master. Хвостовики подходят к станкам разных марок, если совпадает стандарт посадки. Обзор типов патронов и оправок — в материале о патронах.

Доставка, запуск, сервис, лизинг

Отгружаем со склада в Московской области, обычно в течение 3 рабочих дней после оплаты. Патроны и цанги удобно отправлять СДЭК; если оснастка идёт со станком — Деловыми линиями, ПЭК или Байкалом. Стоимость — по тарифу ТК, подробности на странице доставки.

Если оснастка заказана вместе со станком, наш специалист по договорённости покажет установку патрона и проверку биения при пусконаладке. Гарантия производителя — 1 год, условия на странице гарантии.

Юрлицу выставляем счёт, порядок — в разделе оплаты. Станок вместе с оснасткой можно оформить в лизинг через партнёров.

Вопросы и ответы

Как снять патрон с токарного станка?

Отключите станок и положите на станину деревянный брусок. Сверлильный патрон из пиноли задней бабки выбивают клином или выдвигают пиноль до упора — встроенный винт выталкивает конус. Кулачковый патрон на фланце снимают, открутив гайки, у Camlock ослабляют кулачковые замки. Цанговый патрон на токарном станке снимают так же, как кулачковый, — через его фланец или посадку.

Как выбрать цанговые, фрезерные и сверлильные патроны под задачу и материал?

Сначала определите посадку шпинделя: конус Морзе, R8, ISO, BT или SK. Затем — диаметры инструмента: под концевые фрезы до 20 мм подходит ER32, под сверла до 13 мм — ER20 или сверлильный патрон. Для твёрдых материалов и мелких фрез важнее малое биение: выбирайте цанги повышенной точности. Для сверления на сверлильном станке достаточно быстрозажимного патрона.

Чем отличаются модели по цене в 2–3 раза?

Точностью, материалом и балансировкой. Дешёвый патрон даёт биение, которое подходит для сверления, но быстро съедает твердосплавные фрезы. Дорогой изготовлен из закалённой стали, отшлифован и сбалансирован под высокие обороты — он нужен на станках с ЧПУ. Разница в цене окупается ресурсом инструмента и качеством поверхности.

Какое напряжение и мощность нужны — хватит ли 220 В?

Патрону электропитание не нужно, но от мощности станка зависит, какой инструмент в нём можно использовать. На настольном фрезере на 220 В мощностью около 0,5–1 кВт рационально работать с цангами ER16–ER25 и фрезами до 12–16 мм. Крупные патроны ER40 и фрезы 20–25 мм рассчитаны на станки с мощным шпинделем, как правило, на 380 В.

Что входит в комплект и какая оснастка нужна сразу?

Цанговый патрон обычно поставляется с гайкой, а цанги и ключ бывают в комплекте или отдельно — смотрите карточку модели. Для старта нужны цанги под ваши фрезы и сверла, ключ для гайки и оправка или хвостовик под шпиндель. К сверлильному патрону нужна оправка с конусом Морзе нужного номера. Список под ваш станок составим при подборе.

Как проходят доставка, приёмка и пусконаладка?

Оснастку отгружаем со склада в Московской области, обычно в течение 3 рабочих дней после оплаты, и отправляем через СДЭК, Деловые линии, ПЭК или Байкал. При получении проверьте упаковку и комплектность по накладной. Пусконаладка для патронов не требуется: достаточно очистить конус шпинделя, установить патрон и проверить биение индикатором.

Можно ли купить в лизинг или по счёту с НДС?

Юрлицу выставляем счёт на оплату — вопросы по НДС и реквизитам уточните у менеджера при запросе. Лизинг через наших партнёров имеет смысл при покупке станка вместе с оснасткой: патроны, цанги и оправки включаются в общий договор. Отдельно оснастку обычно оплачивают по счёту. Порядок оплаты описан на странице оплаты.
