Цанговые патроны ER

27 товаров · от 14 322 ₽

Цанговый патрон ER32 — самый ходовой размер системы ER: одна цанга зажимает хвостовик в диапазоне 1 мм, а весь ряд цанг закрывает диаметры от 2 до 20 мм. Цанговые патроны ER ставят на фрезерные, сверлильно-фрезерные, токарные станки и станки с ЧПУ, когда нужно малое биение концевой фрезы, сверла или метчика. В каталоге позиции системы ER от 14 322 ₽.

Не уверены, какая модель подойдёт?

Опишите задачу — материал, толщину или сечение, длину детали и объём. Подберём 2–3 варианта с ценой, сроком и доставкой.

Параметры выбора цангового патрона ER

РазмерДиапазон зажимаГде применяют
ER110,5–7 ммгравировка, малые фрезы

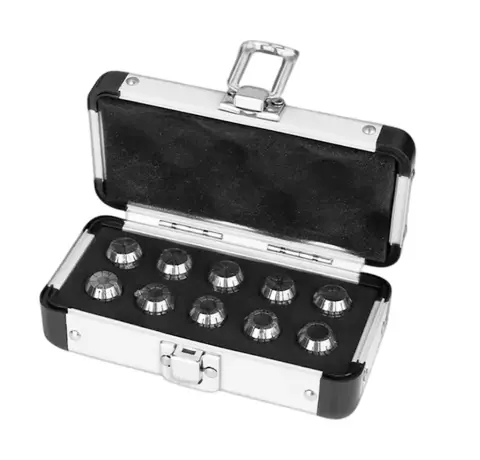

ER160,5–10 ммнастольные станки, мелкие свёрла

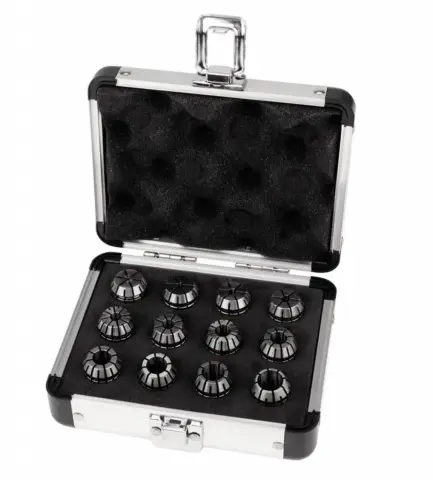

ER201–13 ммлёгкие фрезерные станки и ЧПУ

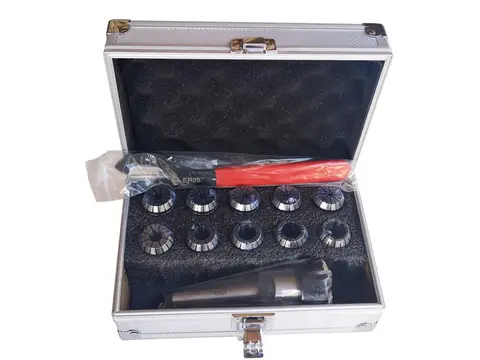

ER251–16 ммуниверсальная работа

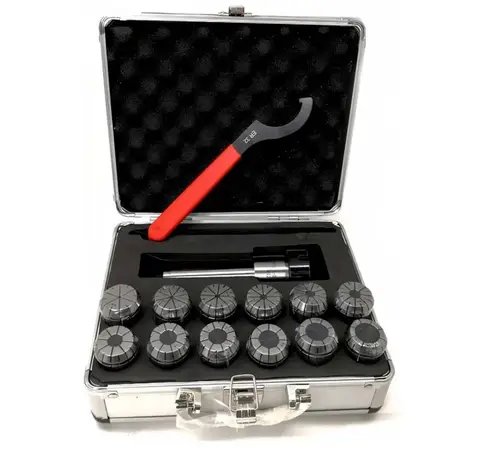

ER322–20 ммфрезерные и сверлильно-фрезерные станки

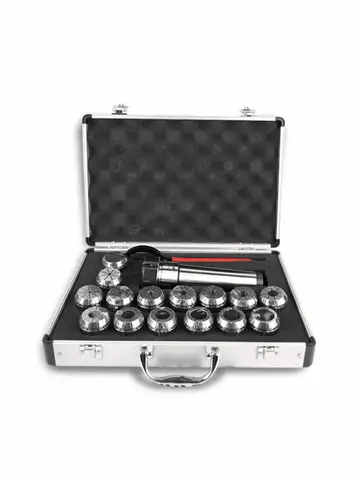

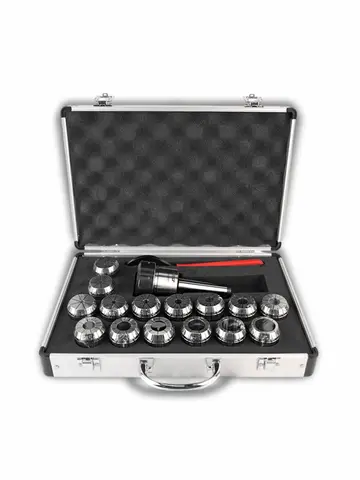

ER403–26 ммкрупные фрезы и свёрла

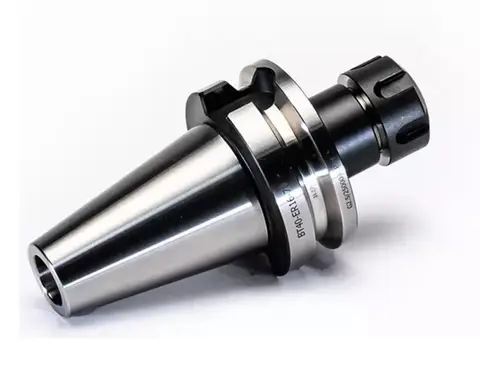

  • Хвостовик. Должен совпадать со шпинделем: конус Морзе МТ2–МТ4, R8, ISO30 и ISO40, BT30 и BT40 или цилиндр. Для конусов с тягой нужен штревель или резьба под шомпол.
  • Диапазон цанги. Каждая цанга держит диапазон 1 мм, мелкие — 0,5 мм. Цангу маркируют верхним размером диапазона.
  • Биение. У точных цанг и патронов оно измеряется сотыми долями миллиметра. Проверяйте его индикатором на оправке на рабочем вылете.
  • Гайка. Простая гайка или гайка с подшипником: вторая даёт большее усилие зажима при меньшем моменте на ключе.
  • Комплектность. Уточните, входят ли в поставку цанги и ключ или их нужно брать отдельно.

Кому подходит и когда лучше другой тип

Цанговый патрон ER — стандарт для концевых фрез, свёрл и метчиков с цилиндрическим хвостовиком. Когда нужен другой патрон:

Весь раздел — цанговые, фрезерные и сверлильные патроны.

Цены

Ориентир рынка для цанговых патронов — от 1,5 до 30 тыс. ₽: простые патроны с конусом Морзе — в начале диапазона, балансированные патроны для ЧПУ — в конце. Позиции системы ER в нашем каталоге стоят от 1 432 до 1 987 ₽. Цена зависит от размера системы, типа хвостовика, точности и комплекта цанг. Уценённые позиции — в разделе уценка патронов. Как подобрать патрон к шпинделю, разбираем в статье патроны: устройство и выбор, о самодельных оправках — в материале патроны своими руками.

Вопросы и ответы

Как снять патрон с токарного станка?

Цанговый патрон с конусом Морзе в пиноли задней бабки снимают, втянув пиноль до упора: хвостовик упирается в винт и выходит сам. Из шпинделя конус выбивают прутком через отверстие шпинделя, придерживая патрон рукой. Если патрон стянут тягой, сначала ослабьте её на пару оборотов и лёгким ударом по торцу освободите конус. Патрон на фланце снимают, открутив крепёж.

Кому подходит цанговый патрон ER и когда лучше взять другой тип?

Патрон ER нужен, когда важны малое биение и универсальность: один патрон и набор цанг закрывают весь ряд фрез, свёрл и метчиков с цилиндрическим хвостовиком. Для свёрл на сверлильном станке проще ключевой или быстрозажимной сверлильный патрон. Для тяжёлого фрезерования фрезами с лыской надёжнее патрон Weldon — фрезу не вытянет из зажима.

Какие параметры цангового патрона проверить перед покупкой?

Сначала хвостовик — он должен совпасть с конусом шпинделя и системой тяги. Затем размер системы ER по максимальному диаметру инструмента: для фрез до 20 мм подойдёт ER32, для мелкого инструмента удобнее ER16 или ER20. Посмотрите заявленное биение, тип гайки и вылет патрона: чем он короче, тем жёстче система. Уточните, какие цанги входят в комплект.

Что докупить к цанговому патрону ER?

Набор цанг нужного размера — по одной цанге на каждый диаметр хвостовика. Ключ для гайки, если его нет в комплекте. Для конусов ISO и BT — штревель под систему крепления станка, для конуса Морзе — шомпол с подходящей резьбой. Подставку для хранения цанг: забитые стружкой цанги дают биение. Контрольную оправку и индикатор для проверки биения.
